PR430170
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 331,40 € | – |
| 5 | 321,46 € | 3% / 9,94 € |
| 10 | 314,83 € | 5% / 16,57 € |
| 20 | 304,89 € | 8% / 26,51 € |
| 50 | 291,63 € | 12% / 39,77 € |
Disponible
Sensor láser, reflex, 15x32x43mm, diodo láser, luz roja, punto, teach-in, Sn: 10000, 10-30V DC, PNP NO, conector M8 de 4 polos, IP67, plástico+PMMA, con filtro de polarización
Comparar
Sensores láser - Fotocélulas reflexivas
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Clase de láser
- Clase 1
- Tipo de luz
- Luz roja polarizada
- Forma del haz de luz
- Punto
- Mín. tamaño de objeto
- 0,1mm
- Longitud de onda del sensor
- 650nm
- enfoque
- 400mm
Datos eléctricos
- Tiempo de respuesta/caída
- 0,25ms
- Resolución
- 0,1mm
- Tipo de función de conmutación
- Contacto NA

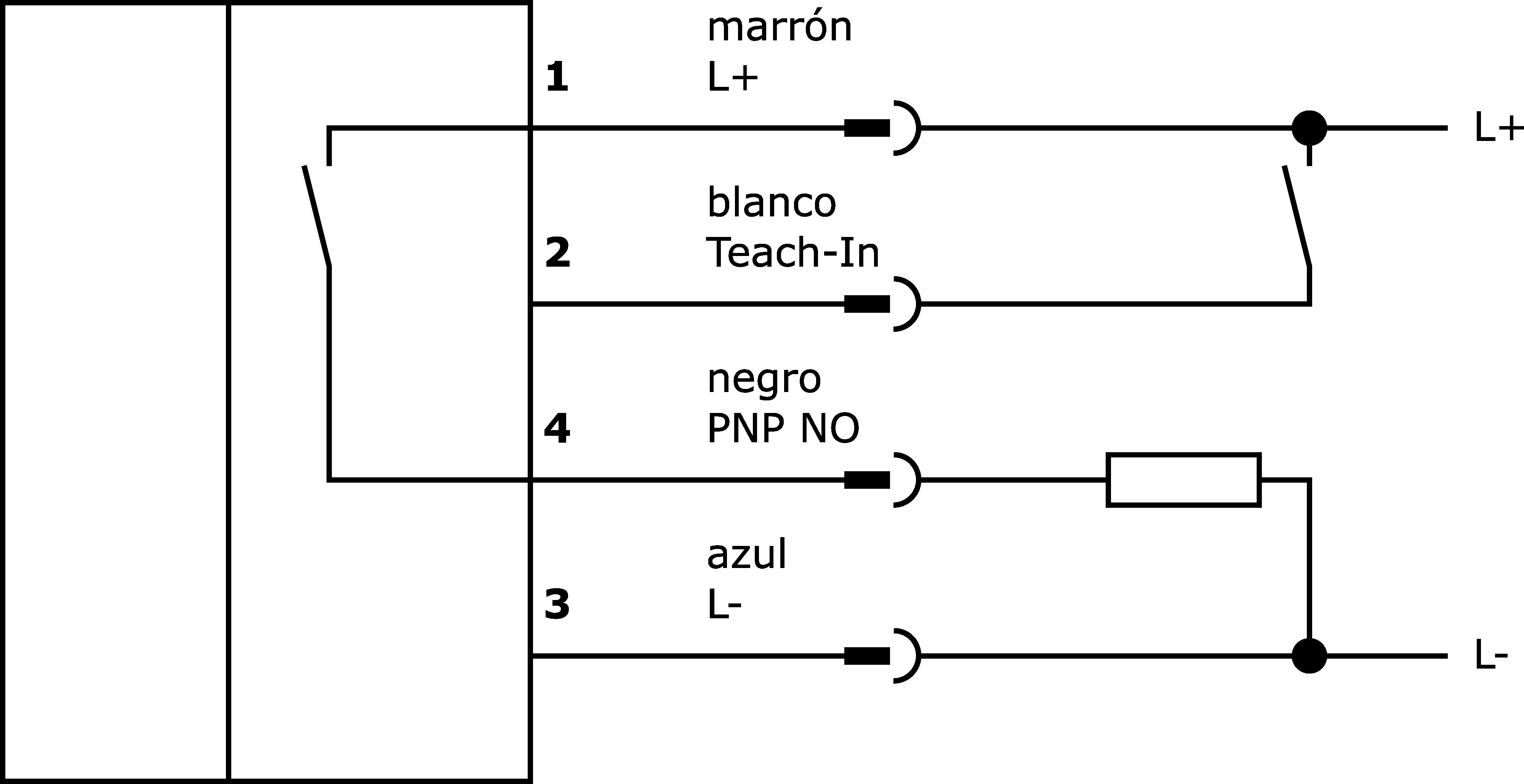

- Tipo de conexión eléctrica
- Conector M8
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 100mA
- Procedimiento de ajuste
- Teach-In
- Potencia del láser
- 0,4mW
- Corriente en vacío
- 35mA
- Número de polos
- 4
- Distancia de conmutación
- 0 - 10.000mm
- Frecuencia de conmutación
- 2.000Hz
- Caída de tensión
- 2,2V
- Función de escaneo
- de conmutación oscuridad
- Tiempo de caída
- 0,25ms
- Repetibilidad absoluta
- 0,1mm
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- Cubo
- Ancho
- 43mm
- Altura
- 14,8mm
- Longitud
- 32,5mm
- Máximo par de apriete
- 0,8Nm
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Plástico (PMMA)
- Material de la carcasa
- Plástico
Otros datos
- Temperatura ambiente
- -10 - 50°C
