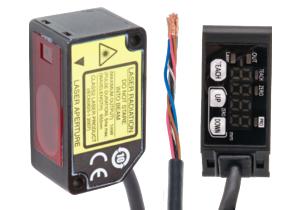

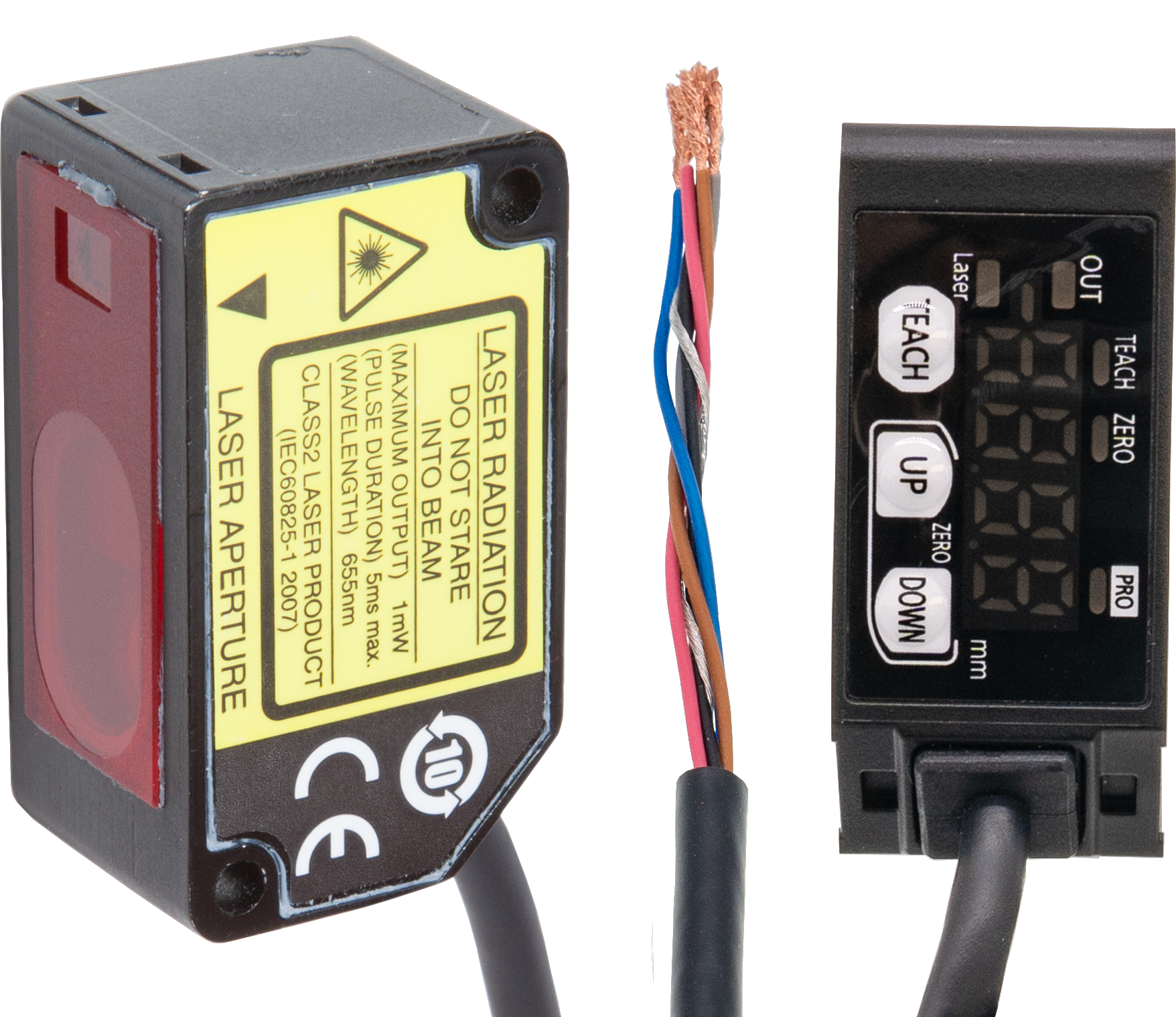

激光传感器 - 具有背景抑制功能的漫反射传感器

PT440300

PT440300
列表价格
553,80 €
数量 价格 储蓄
1 553,80 € –
5 537,19 € 3% / 16,61 €
10 526,11 € 5% / 27,69 €
20 509,50 € 8% / 44,30 €
50 487,34 € 12% / 66,46 €
库存稀少
激光传感器，探头，44×25×20毫米，检测范围：25-35毫米， 分辨率 10微米，三角测量，12-24V 直流，1路 PNP 常闭/常开，0-5V/4-20mA，2米电缆，IP67，铝合金+亚克力玻璃，激光二极管，红光，点状光斑，参数设置
连接图

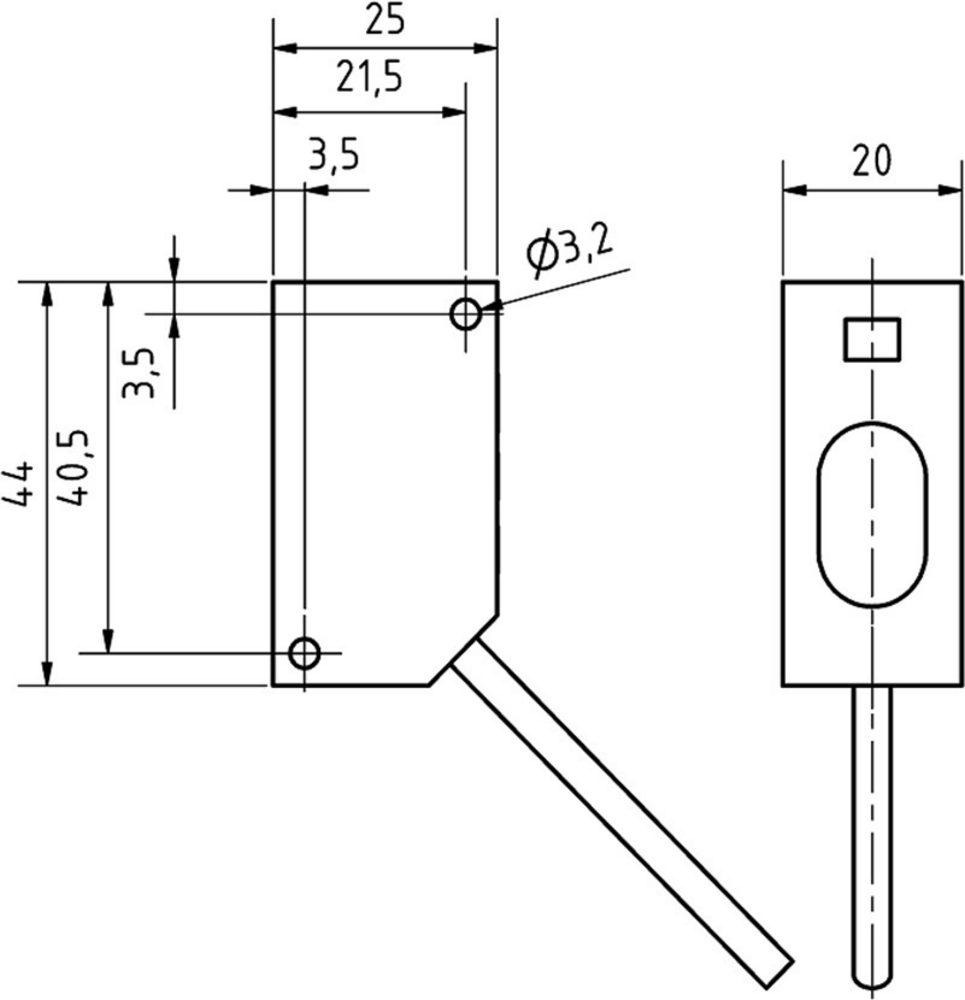

尺寸草图
3D模型
比较

激光传感器 - 具有背景抑制功能的漫反射传感器

光电传感器采用非接触式工作原理。它们能够检测各种物体，无论其特性如何（例如形状、颜色、表面结构、材质）。其基本工作原理基于光的发射与接收。 光学传感器主要分为三种类型：1. 单向光电开关由两个独立的装置组成，即发射器和接收器，二者需相互对准。当两装置之间的光束被阻断时，接收器内置的开关输出状态会发生变化。 2. 反射式光电开关的发射器和接收器集成在同一设备中。发射的光束经由对面安装的反射器反射至接收器。一旦光束被阻断，设备内置的开关输出状态即发生变化。 3. 在光电开关中，发射器和接收器集成在同一台设备内。发射的光束被待检测物体反射。一旦接收器检测到反射光，设备内置的开关输出状态就会发生变化。

主要特点

功能范围
时间功能
环境温度
-10 - 45°C
开关触点
具有90%反射率的材料

光学特性

激光类
第2类
光源
激光二极管，红光
光束形式
观点
传感器的波长
655nm
焦点处的光斑直径
0.03mm

机械特性

导线截面
0.2mm²
核心数量
5
设计
长方体
宽度
20mm
高度
44mm
电缆长度
2m
长度
25mm
储存温度
-20 - 60°C
保护程度（IP）
IP67
传感器的有效区域材料
丙烯酸玻璃
外壳材料
铝合金

电气性能

响应/衰减时间
5ms
开关输出的数量
1
决议
0.01mm
开关功能类型
常闭触点/常开触点
模拟输出类型
0V ...5V, 4-20mA
电气连接类型
电缆
开关输出的类型
PNP
额定开关电流
50mA
设置程序
参数化
激光功率
1mW
空载电流
60mA
相对线性度偏差
0.1%
相对的重复精度
0.1%
残余纹波
10%
扫描功能
光照/暗照模式
衰减时间
5ms
绝对线性偏差
0.1mm
测量原理
三角测量
测量范围
25 - 35mm
显示
LED显示屏
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
