Czujniki laserowe - Przycisk z funkcją tłumienia tła
PT440300
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 553,80 € | – |
| 5 | 537,19 € | 3% / 16,61 € |
| 10 | 526,11 € | 5% / 27,69 € |
| 20 | 509,50 € | 8% / 44,30 € |
| 50 | 487,34 € | 12% / 66,46 € |
Niedobór zapasów
Czujnik laserowy, czujnik dotykowy, 44x25x20 mm, zakres pomiarowy: 25–35 mm, rozdzielczość 10 µm, triangulacja, 12–24 V DC, 1x PNP NC/NO, 0–5 V/4–20 mA, kabel 2 m, IP67, aluminium + szkło akrylowe, dioda laserowa, światło czerwone, punkt, konfiguracja parametrów
Porównaj
Czujniki laserowe - Przycisk z funkcją tłumienia tła
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Ich podstawowa zasada działania opiera się na wysyłaniu i odbieraniu światła. Wyróżnia się trzy rodzaje czujników: 1. Czujnik światłowodowy jednokierunkowy składa się z dwóch oddzielnych urządzeń – nadajnika i odbiornika – które są ustawione naprzeciwko siebie. Gdy wiązka światła między tymi urządzeniami zostanie przerwana, wyjście przełączające wbudowane w odbiorniku zmienia swój stan. 2. W fotokomórce odbiciowej nadajnik i odbiornik znajdują się w jednym urządzeniu. Wysyłana wiązka światła jest odbijana przez reflektor, który należy zamontować naprzeciwko, i trafia do odbiornika. Gdy tylko wiązka światła zostanie przerwana, wbudowane w urządzenie wyjście przełączające zmienia swój stan. 3. W przypadku czujnika światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Wysyłana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy tylko odbiornik wykryje odbite światło, wbudowane w urządzenie wyjście przełączające zmienia swój stan.
Inne właściwości
- Zakres funkcji
- Funkcja czasu
- Temperatura otoczenia
- -10 - 45°C
- Nośnik odniesienia / obiekt
- Materiał o współczynniku odbicia 90%
Właściwości elektryczne
- Czas reakcji
- 5ms
- Liczba wyjść przełączających
- 1
- Rozdzielczość
- 0,01mm
- Rodzaj funkcji przełączania
- Styk normalnie zamknięty/normalnie otwarty
- Typ wyjścia analogowego
- 0 - 5V, 4 - 20 mA

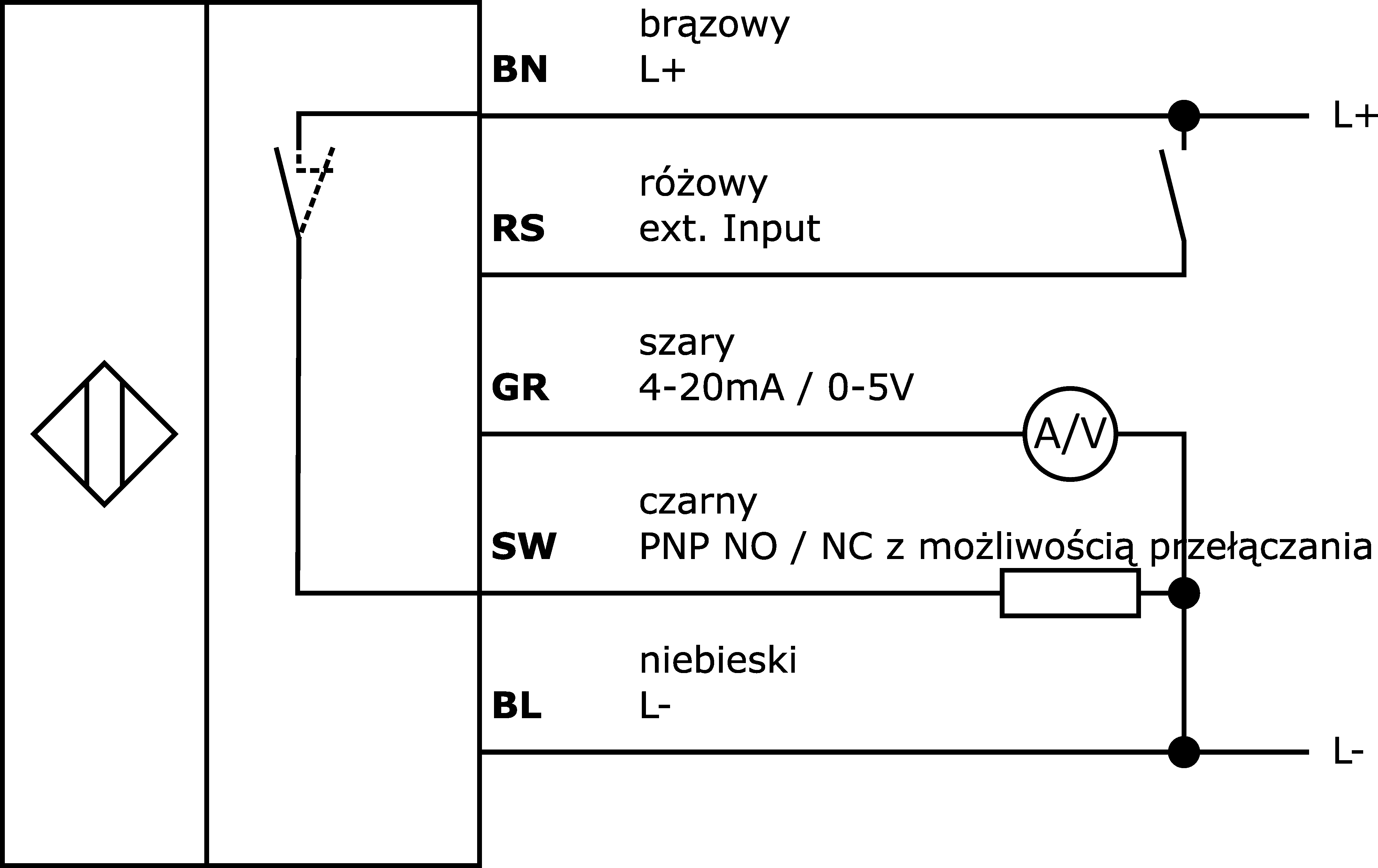

- Rodzaj połączenia elektrycznego
- Kable
- Konstrukcja wyjścia przełączającego
- PNP
- Znamionowy prąd przełączania
- 50mA
- Procedura ustawiania
- Parametryzacja
- Moc lasera
- 1mW
- Prąd bez obciążenia
- 60mA
- Względne odchylenie liniowości
- 0,1%
- Względna powtarzalność
- 0,1%
- Ripple
- 10%
- Funkcja dotykowa
- Przełączanie światło/ciemność
- Marnowanie czasu
- 5ms
- Bezwzględne odchylenie liniowości
- 0,1mm
- Zasada pomiaru
- triangulacja
- Zakres pomiarowy
- 25 - 35mm
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Przekrój przewodu
- 0,2mm²
- Liczba rdzeni
- 5
- Projekt
- Prostopadłościan
- Szerokość
- 20mm
- Wysokość
- 44mm
- Długość kabla
- 2m
- Długość
- 25mm
- Temperatura przechowywania
- -20 - 60°C
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- Szkło akrylowe
- Materiał obudowy
- Aluminium
Właściwości optyczne
- Klasa lasera
- Klasa 2
- Rodzaj światła
- Dioda laserowa, światło czerwone
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 655nm
- Średnica plamki świetlnej w punkcie centralnym
- 0,03mm
