编码器 - 绝对的

VD58F001

VD58F001
列表价格
703,70 €
数量 价格 储蓄
1 703,70 € –
5 682,59 € 3% / 21,11 €
10 668,52 € 5% / 35,19 €
20 647,40 € 8% / 56,30 €
50 619,26 € 12% / 84,44 €
根据要求
绝对式旋转编码器，长 Ø60mm 68，实心轴，10-30V DC，-10-70°C，推/拉，电缆 15 针 2 米，IP65，铝质

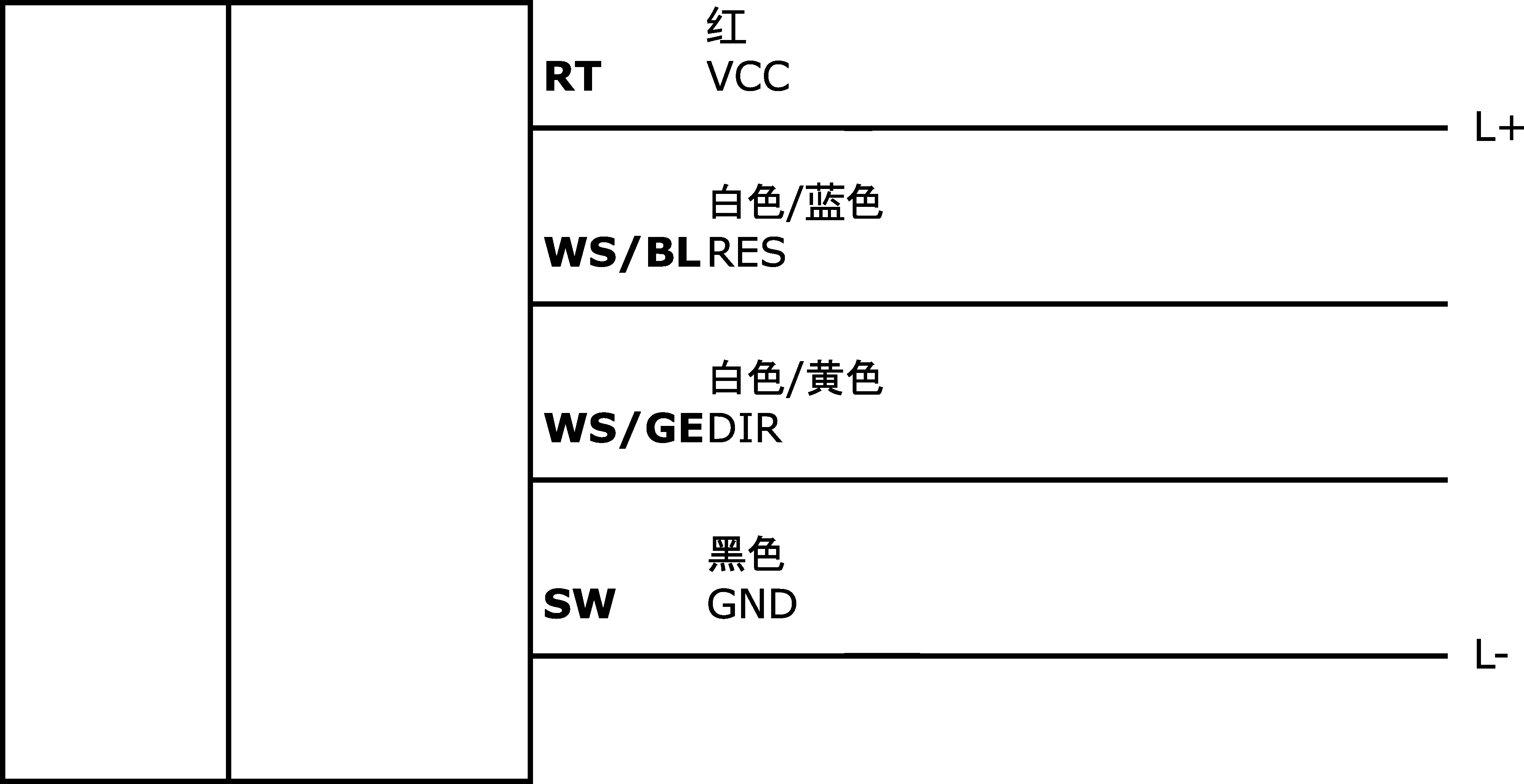

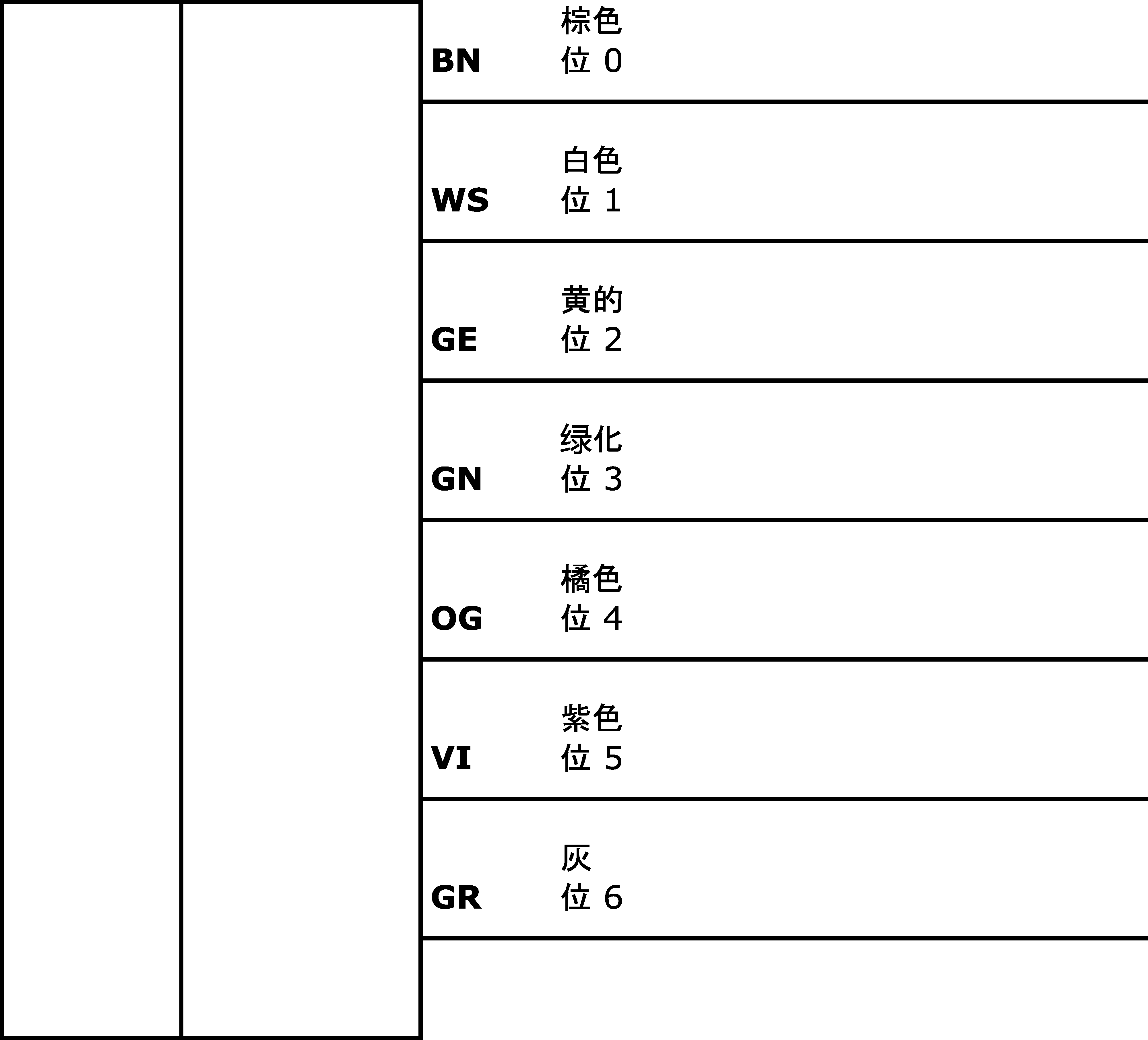

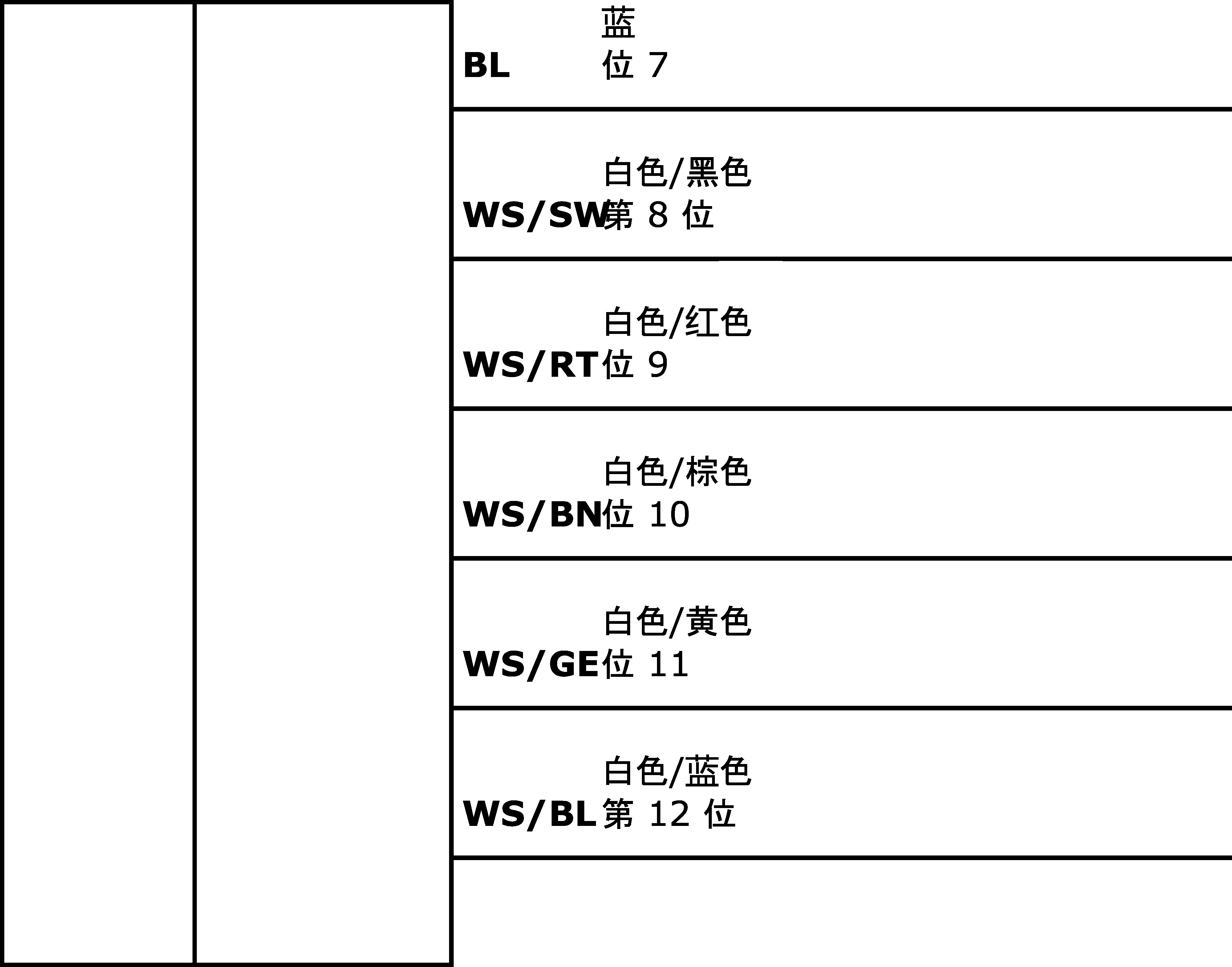

连接图
尺寸草图
3D模型
比较

编码器 - 绝对的

旋转编码器是一种将旋转运动转换为数字输出信号的装置，可由下游评估电子设备进行处理。我们的旋转编码器均采用光学扫描原理。设备内部有一个脉冲圆盘，根据编码器的不同，圆盘上有一个唯一（绝对）或重复（增量）的线刻度，该线刻度由光学系统扫描。转动编码器轴可使脉冲盘旋转，从而使光学系统产生相应的扫描信号。然后通过集成电子装置将其转换为编码器专用输出信号（如多圈、RS422 等）。轴联轴器、自动调节安装支架或法兰可用于多种应用中的专业安装。此外，编码器轴上还可安装各种设计和尺寸的测量轮或小齿轮。典型的应用实例包括折弯机上的角度测量、输送系统上的长度测量或卷绕系统上的速度测量。

主要特点

环境温度
-10 - 70°C

机械特性

启动扭矩
0.02
编码器轴的类型
全轴
轴的轴向负载能力
40N
编码器尺寸
58
轴的直径
6mm
重量
40g
电缆长度
2m
电缆进线
径向
长度
98mm
最大旋转速度
6,000UpM
轴的径向负载能力
60N
抗冲击性，加速性
1,000g
抗冲击性，脉冲时间
6ms
保护程度（IP）
IP65
惯性矩
30gcm²
抗震性，加速度
100g
法兰盘材料
铝合金
外壳材料
铝合金
轴轴承
滚珠轴承
轴承寿命
10,000,000,000Umdrehungen
抗振频率
16 - 2,000Hz
直径
60mm

电气性能

电气连接的类型
电缆
开关输出的类型
推拉式
额定开关电流
30mA
每转增量
1,024
轴线长度
20
空载电流
100mA
线性度偏差
1 - 2mm
引脚数量
15
开关频率
200,000Hz
绝对位置值的收集
卫星导航
测量原理
光学
支持的通信接口
灰色代码
焦点处的光斑宽度
13Bit
种类 级别
eClass-7.0 27270590
eClass-7.1 27270590
eClass-8.0 27270590
eClass-9.0 27270590
eClass-9.1 27270590
ETIM-6.0 EC001486
ETIM-7.0 EC001486
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 520编码器
包装尺寸 130 x 117 x 141mm
总重量 644g
二氧化碳足迹 4,61kg CO₂e
海关税号 90318020
WEEE编号 40951076
