连接技术 - 自行组装的电缆插座/连接器
ipf 电缆插座主要用于建立传感器的电气连接。其特点是设计坚固，具有最高防护等级（IP67 | IP68 | IP69K），并可根据要求进行 360° 屏蔽。电缆插座具有以下特性：与总线兼容、适用于拖链和机器人、耐油和耐化学品、耐焊接火花、耐清洁剂或高压和蒸汽喷射清洁、温度范围扩展至 +230°C、快速连接技术或特殊数据传输特性，可满足所有自动化技术要求。
主要特点
- 环境温度
- -40 - 85°C
机械特性
- 电缆进线
- 直
- 保护程度（IP）
- IP67
- 接触涂层材料
- 金色
- 外壳材料
- PA 6 (合成)
- 接触体材料
- 黄铜
- 允许的电缆直径
- 8 - 10mm
电气性能

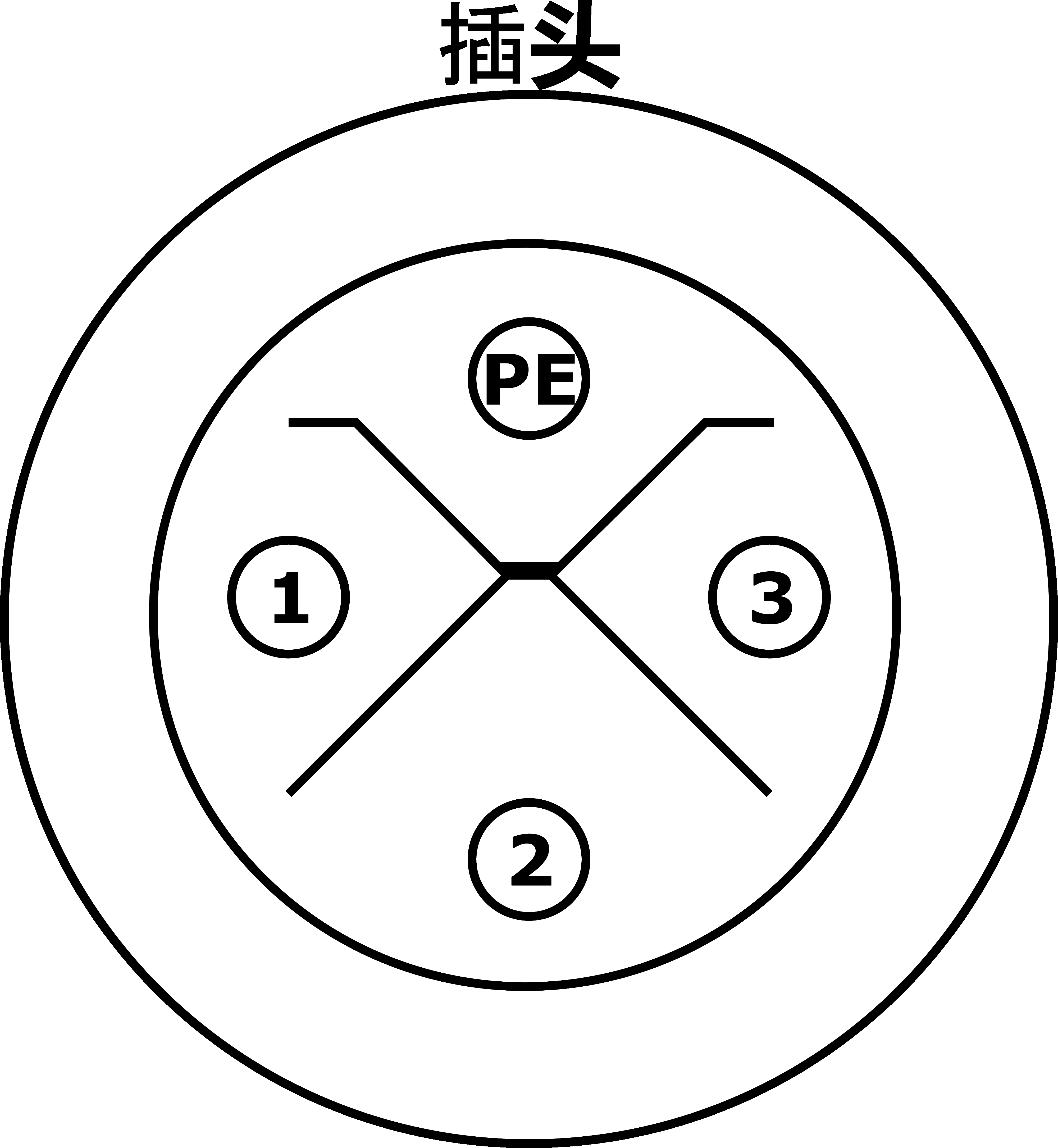

- 插入式触点的类型，A连接
- 雄性 (连接器)
- A型电气连接的类型
- M12
- B型电气连接的类型
- 螺钉连接
- A连接的引脚数
- 4
- 容量
- 12A
- 连接A的编码
- S
- 工作电压
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27440102 |
| eClass-7.1 | 27440102 |
| eClass-8.0 | 27440102 |
| eClass-9.0 | 27440102 |
| eClass-9.1 | 27440102 |
| ETIM-6.0 | EC002062 |
| ETIM-7.0 | EC002062 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 852电缆插座/连接器(自行组装) |
| 包装尺寸 | 120 x 20 x 100mm |
| 总重量 | 25g |
| 二氧化碳足迹 | 0,14kg CO₂e |
| 海关税号 | 85369010 |
| WEEE编号 | 40951076 |
