已停产产品

VL610308

后续文章: VL610328

扩展 IO-Link 功能

比较

逻辑模块，42x172x60mm，AND/OR，8 孔，10-30V DC，传感器侧 4 针 M12 插座，控制侧 4 针 M12 插头，IP67，塑料，IO-Link

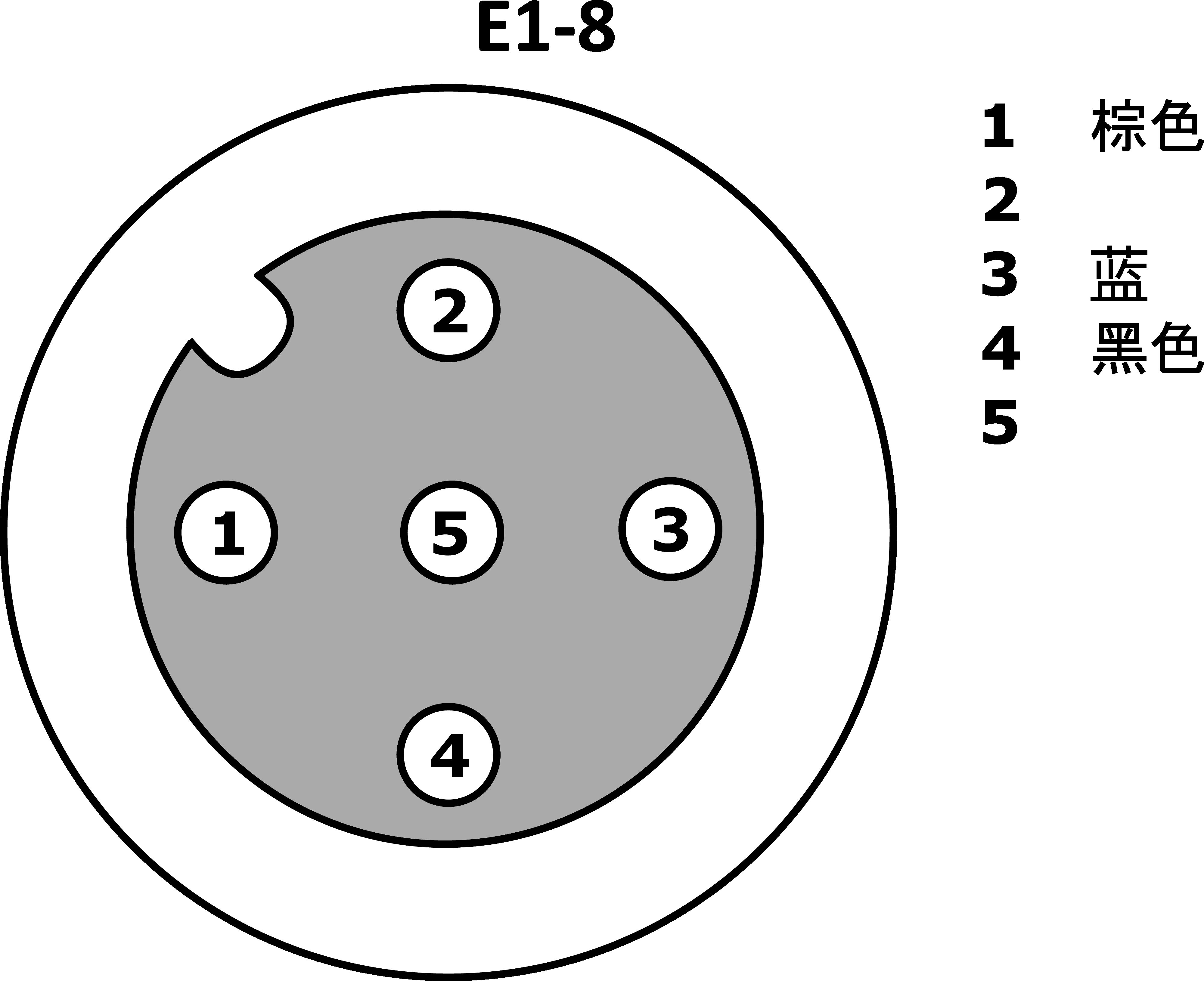

连接图

尺寸草图

3D模型

比较

逻辑模块 - 逻辑模块

在机器上直接连接数字信号有助于大大降低成本和工作量。一个典型的应用是在现场直接连接不同的信号。这就避免了许多单独设备之间的长电缆连接，大大降低了布线成本，并减少了对控制输入的需求。逻辑模块上的所有输入信号都通过集成的 LED 显示，并且相互之间没有电气耦合。这就可靠地防止了一个设备对另一个设备的影响。模块的输出端具有过载保护，待处理信号也通过 LED 显示。除了 AND 或 OR 等逻辑输入信号链路外，还提供带信号变化控制的版本。ipf 逻辑模块可安装在顶部导轨上，也可作为现场模块使用。我们的设备可用于机器、系统和工具的各个领域，这要归功于其坚固耐用的外壳（具有高度的防尘防水功能）。

主要特点

环境温度: -20 - 70°C

IO-Link版本: V1.1

机械特性

宽度: 60mm

高度: 41.5mm

长度: 172mm

安装方法: 螺钉安装

保护程度（IP）: IP67

外壳材料: 塑胶

尺寸

电气性能

每个逻辑单元的输入数: 8

电气连接的数量，A连接: 8

电气连接的数量，B连接: 1

逻辑单元的数量: 2

A型电气连接的类型: 连接器M12

B型电气连接的类型: 连接器M12

额定开关电流: 100mA

逻辑: 和/或

A连接的引脚数: 4

B连接的引脚数: 4

支持的通信接口: IO-Link

输出逻辑: A1 = E1 ∧ E2 ∧ E3 ∧ E4 ∧ E5 ∧ E6 ∧ E7 ∧ E8, a2 = e1 ∨ e2 ∨ e3 ∨ e4 ∨ e5 ∨ e6 ∨ e7 ∨ e8

显示: LED显示屏

工作电压

寻找配件 VL610308 在这些产品组中。

连接技术

编程/参数设置

IO-Link主站

VY000005

IO-Link 主站, 41x24x67mm, IO-Link, M12, 带 USB 接口

615,00 €
您的价格

库存稀少

连接技术

电缆插座 M12-插座 M12-连接器 4线制

VK030F21

连接电缆，0.3 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

14,90 €
您的价格

有库存

VK030F25

连接电缆，0.3 米，M12 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

14,90 €
您的价格

有库存

VK060F21

连接电缆，0.6 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,50 €
您的价格

有库存

VK060F25

连接电缆，0.6 米，M12 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,50 €
您的价格

有库存

VK060F65

连接电缆，0.6 米，M12 插口（4 针）直式，M8 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,20 €
您的价格

有库存

VK065F25

连接电缆，0.6 米，M12 插座 4 针直插，M12 插头 4 针直插，4 芯，PUR（聚氨酯），屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

35,60 €
您的价格

库存稀少

VK100F21

连接电缆，1 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,90 €
您的价格

有库存

VK100F25

连接电缆，1 米，M12 插口（4 针）直式，M12 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），240 伏，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

15,90 €
您的价格

有库存

VK100F65

连接电缆，1 米，M12 插口（4 针）直式，M8 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

20,00 €
您的价格

库存稀少

VK150F21

连接电缆，1.5 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,30 €
您的价格

有库存

VK150F25

连接电缆，1.5 米，M12 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,30 €
您的价格

有库存

VK200F21

连接电缆，2 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,70 €
您的价格

有库存

VK200F25

连接电缆，2 米，M12 插口（4 针）直式，M12 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

16,70 €
您的价格

有库存

VK300F21

连接电缆，3 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

17,90 €
您的价格

有库存

VK300F25

连接电缆，3 米，M12 插口（4 针）直式，M12 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

17,90 €
您的价格

有库存

VK500F21

连接电缆，5 米，M12 插口 4 针斜面，M12 插头 4 针直面，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,60 €
您的价格

有库存

VK500F25

连接电缆，5 米，M12 插座 4 针直插，M12 插头 4 针直插，4x0.34mm²，PUR（聚氨酯），240V，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

21,60 €
您的价格

有库存

VK800F25

连接电缆，8 米，M12 插口（4 针）直式，M12 插头（4 针）直式，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

25,00 €
您的价格

库存稀少

VKA00F21

连接电缆，10 米，M12 插座 4 针斜角型，M12 插头 4 针直型，4 芯，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

27,40 €
您的价格

根据要求

VKA0L325

连接电缆，10米，M12母型（插座）4针直通，自由导体端，4x0.34mm²，其他灰色，Ø5.1mm，250V，-40-105°C，IP67，4A，适用于拖链和抗扭，油和冷却润滑剂

39,80 €
您的价格

有库存

电缆插座M12 3线制

VK200021

连接电缆，2 米，M12 插口 3 针斜角，自由电缆终端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

11,60 €
您的价格

有库存

VK200025

连接电缆，2 米，M12 插座 3 针直插，自由电缆端头，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

11,60 €
您的价格

有库存

VK500021

连接电缆，5 米，M12 插口 3 针斜角，自由电缆终端 3 针，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,70 €
您的价格

有库存

VK500025

连接电缆，5 米，M12 插座 3 针直插，自由电缆终端 3 针，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,70 €
您的价格

有库存

VKA00021

连接电缆，10 米，M12 插口 3 针斜角，自由电缆终端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,70 €
您的价格

有库存

VKA00025

连接电缆，10 米，M12 插口 3 针直通，自由电缆终端，3x0.34mm²，PUR（聚氨酯），Ø4.3mm，250V，-30-90°C，IP67，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

19,70 €
您的价格

有库存

VKAE0021

连接电缆，15 米，M12 插口 3 针斜角，电缆自由端，3x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

24,90 €
您的价格

库存稀少

VKAE0025

连接电缆，15 米，M12 插座 3 针直头，自由电缆端头，3x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

24,90 €
您的价格

库存稀少

VKBE0021

连接电缆，25 米，M12 插口 3 针斜角，电缆自由端，3x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

35,60 €
您的价格

库存稀少

电缆插座M12 4线制

VK200321

连接电缆，2 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-40-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,90 €
您的价格

有库存

VK200325

连接电缆，2 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-40-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

13,90 €
您的价格

有库存

VK500321

连接电缆，5 米，M12 插口 4 针斜角，自由电缆终端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,20 €
您的价格

有库存

VK500325

连接电缆，5 米，M12 插口 4 针直电缆，4 针自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

18,20 €
您的价格

有库存

VKA00321

连接电缆，10 米，M12 插口 4 针斜角，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

26,30 €
您的价格

有库存

VKA00325

连接电缆，10 米，M12 插口 4 针直通，自由电缆终端，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，250V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

26,30 €
您的价格

有库存

VKAE0321

连接电缆，15 米，M12 插口 4 针斜角，自由电缆终端，4 芯，PUR（聚氨酯），Ø4.7 毫米，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

34,00 €
您的价格

有库存

VKAE0325

连接电缆，15 米，M12 插口 4 针直电缆，自由电缆端，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

34,00 €
您的价格

根据要求

VKB00321

连接电缆，20 米，M12 插口 4 针斜角，自由电缆端头，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

37,60 €
您的价格

有库存

VKBE0321

连接电缆，25 米，M12 插口（4 针），带角度，自由电缆端头，4 芯，PUR（聚氨酯），Ø4.7 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

41,30 €
您的价格

库存稀少

VKC00321

连接电缆，30 米，M12 插口 4 针斜角，电缆自由端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂

46,90 €
您的价格

库存稀少

电缆连接器M12 4针，可现场安装

VK003026

电缆连接器，成角度，适合自行组装，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12公型（连接器）4针，IP67，PBT

10,10 €
您的价格

有库存

VK003028

电缆连接器，直型，适合自行组装，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12公型（连接器）4针，IP67，PBT

10,50 €
您的价格

有库存

VK003828

电缆连接器，直型，适合自行组装，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12公型（连接器）4针，IP67，PBT

14,70 €
您的价格

根据要求

VK003C28

电缆连接器，直型，适合自行组装，螺钉连接，Ø4-8mm，4A，240V，-25-90°C，M12公型（连接器）4针，IP67，PBT

12,50 €
您的价格

有库存

VK003D26

电缆连接器，成角度，适合自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12公头（连接器）4针，IP67

15,30 €
您的价格

有库存

VK003D29

电缆连接器，直型，适合自行组装，快速连接，Ø5.5-8mm，6A，50V，-25-85°C，M12公型（连接器）4针，IP67

16,60 €
您的价格

有库存

VK003E28

电缆连接器，直型，适合自行组装，螺钉连接，Ø4-5mm，4A，250V，-25-90°C，M12公型（连接器）4针，IP67，黄铜

17,40 €
您的价格

有库存

VK003S28

电缆连接器，直型，适合自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12公型（连接器）4针，IP67

12,60 €
您的价格

有库存

可现场安装的M12 4针电缆插座

VK003020

电缆插座，带角度，自动装配，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12 插座 4 针，IP67，PBT

10,10 €
您的价格

有库存

VK003024

电缆插座，直型，适合自行组装，螺钉连接，Ø3-6.5mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

10,50 €
您的价格

有库存

VK003520

电缆插座，带角度，适合自行组装，螺丝连接，Ø4-8mm，7.5A，250V，-30-130°C，M12母（插座）4针，IP67，PA 6（合成）。

13,40 €
您的价格

有库存

VK003820

电缆插座，有角度，适合自行组装，螺丝连接，Ø3-6.5mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

14,70 €
您的价格

有库存

VK003C20

电缆插座，带角度，自动装配，螺钉连接，Ø4-8mm，4A，240V，-25-90°C，M12 插座 4 针，IP67

12,50 €
您的价格

有库存

VK003C24

电缆插座，直型，适合自行组装，螺丝连接，Ø4-8mm，4A，240V，-25-90°C，M12母（插座）4针，IP67，PBT

12,50 €
您的价格

有库存

VK003D20

电缆插座，有角度，适合自装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12母（插座）4针，IP67

15,30 €
您的价格

有库存

VK003D25

电缆插座，直形，适合自装，快速连接，Ø6-8mm，6A，50V，-25-85°C，M12母（插座）4针，IP67

16,60 €
您的价格

有库存

VK003S24

电缆插座，直形，适合自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M12母（插座）4针，IP67

12,60 €
您的价格

有库存

可现场安装的M12 5针电缆插座

VK003021

电缆插座，有角度，适合自行组装，螺丝连接，Ø3-6.5mm，4A，60V，-25-90°C，M12母（插座）5针，IP67，PBT

14,90 €
您的价格

有库存

VK003025

电缆插座，直型，适合自行组装，螺钉连接，Ø3-6.5mm，4A，60V，-25-90°C，M12母（插座）5针，IP67，PBT

14,90 €
您的价格

有库存

VK003C25

电缆插座，直型，适合自行组装，螺丝连接，Ø4-8mm，4A，60V，-25-90°C，M12母（插座）5针，IP67，PBT

13,10 €
您的价格

有库存

其他传感器

M12螺纹插头

VK000004

螺丝插头，M12x1.5，塑料，黑色

1,40 €
您的价格

有库存

数据表

pdf

个人数据表

PDF-文件, 1.6 MB

图纸

接口

zip

IODD

ZIP-文件, 670 KB

产品合规性

产品宣传单

白皮书

应用

种类	级别
eClass-7.0	27242216
eClass-7.1	27242216
eClass-8.0	27242216
eClass-9.0	27242216
eClass-9.1	27242216
ETIM-6.0	EC001417
ETIM-7.0	EC001417

特点	价值
符合RoHS标准	是
适应性强	是
符合TSCA标准	是
IPF产品组	800杂项
包装尺寸	138 x 95 x 210mm
总重量	418g
二氧化碳足迹	1,97kg CO₂e
海关税号	85365005
WEEE编号	40951076
