VL610308
Módulo lógico, 42x172x60mm, AND/OR, 8gang, 10-30V DC, conector M12 de 4 pines en el lado del sensor, conector M12 de 4 pines en el lado de control, IP67, plástico, IO-Link
Comparar
Módulos lógicos - Módulos lógicos
El enlace de señales digitales directamente en la máquina puede ayudar a minimizar considerablemente los costes y el esfuerzo. Una aplicación clásica es la conexión de diferentes señales directamente sobre el terreno. De este modo se evitan largos tendidos de cables entre muchos dispositivos individuales, se minimiza considerablemente el esfuerzo de cableado y se reduce la necesidad de entradas de control. Todas las señales de entrada de los módulos lógicos se visualizan mediante LED integrados y están desacopladas eléctricamente entre sí. De este modo se evitan de forma fiable las influencias de unos dispositivos sobre otros. Las salidas de los módulos están protegidas contra sobrecargas y la señal pendiente también se indica mediante un LED. Además de enlaces lógicos de señales de entrada como AND u OR, también hay disponibles versiones con control de cambio de señal. Los módulos lógicos ipf están disponibles para montaje en carril DIN o como módulos de campo. Gracias a ello y a su robusta carcasa, caracterizada por un alto grado de protección contra la entrada de polvo y agua, nuestros dispositivos pueden utilizarse en todos los ámbitos de máquinas, sistemas y herramientas.
Datos eléctricos
- Cantidad de entradas por unidad lógica
- 8
- Cantidad de conexiones eléctricas, conexión A
- 8
- Cantidad de conexiones eléctricas, conexión B
- 1
- Cantidad de unidades lógicas
- 2

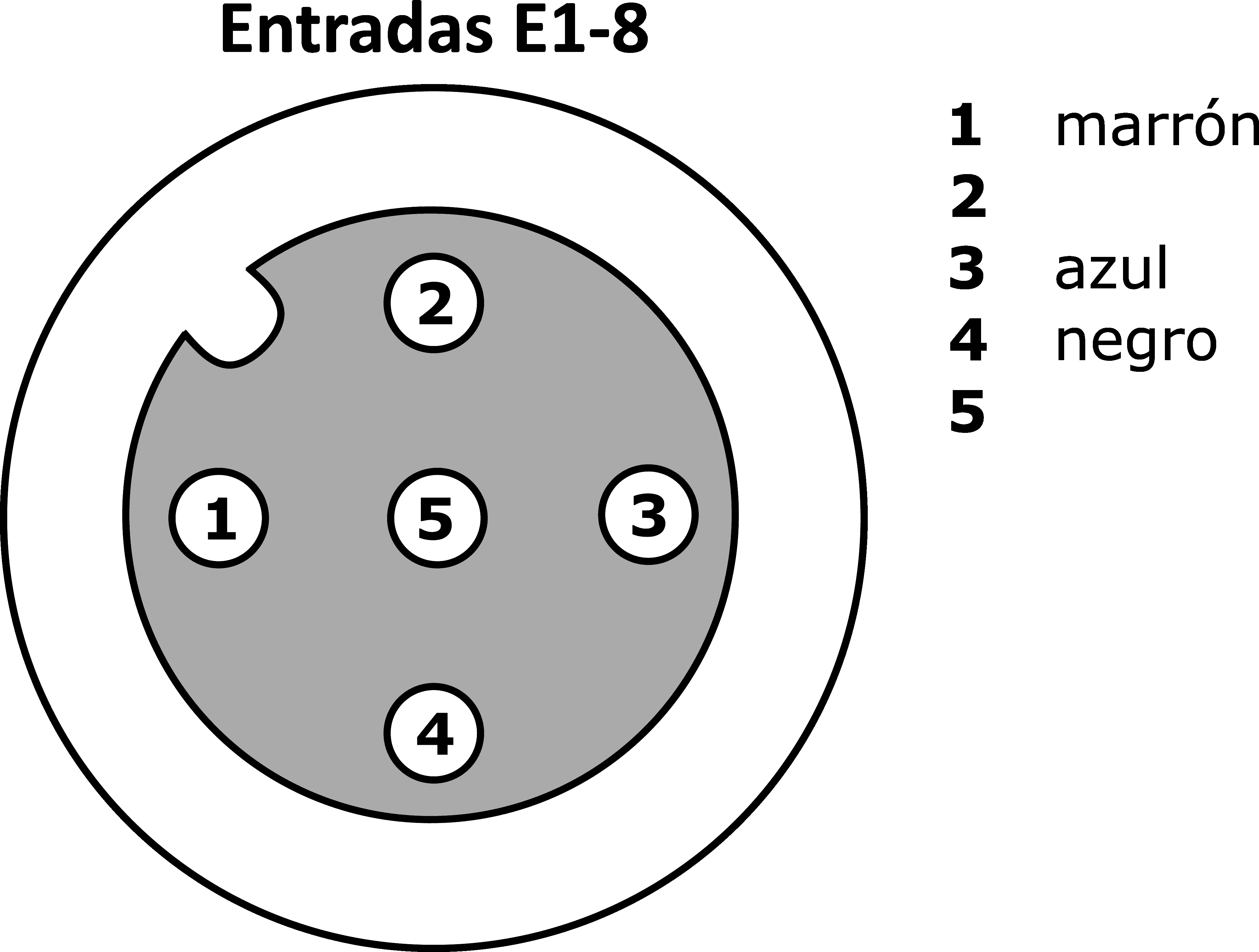

- Versión de la conexión eléctrica A
- Conector M12
- Versión de la conexión eléctrica B
- Conector M12
- Corriente de conmutación asignada
- 100mA
- Lógica
- Y/O
- Número de polos de la conexión A
- 4
- Número de polos de la conexión B
- 4
- Interfaz de comunicación admitida
- IO-Link
- Lógica de salida
- A1 = E1 ∧ E2 ∧ E3 ∧ E4 ∧ E5 ∧ E6 ∧ E7 ∧ E8, A2 = E1 ∨ E2 ∨ E3 ∨ E4 ∨ E5 ∨ E6 ∨ E7 ∨ E8
- Pantalla
- pantalla LED
- Tensión de servicio
Datos mecánicos
- Ancho
- 60mm
- Altura
- 41,5mm
- Longitud
- 172mm
- Tipo de montaje
- Fijación con tornillos
- Grado de protección (IP)
- IP67
- Material de la carcasa
- Plástico
- dimensiones
Otros datos
- Temperatura ambiente
- -20 - 70°C
- Versión IO-Link
- V1.1
Encuentre accesorios para VL610308
en estos grupos de productos:
Otros sensores
Tornillo de cierre M12
Programación / parametrización
Maestro IO-Link
Limitado
Tecnología de conexión
Caja de conexiones M12, de 4 polos, confeccionable
Cajas de conexiones M12, de 3 hilos
Cajas de conexiones M12, de 4 hilos
Cajas de conexiones M12, de 5 polos, confeccionables
Cajas de conexiones, toma M12, conector M12, de 4 hilos
Conectores de cable M12, de 4 polos, confeccionables
Hojas técnicas
Dibujos
Interfaces
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 480 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 254 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 243 KB
Folleto del producto
-
pdfFlyer IO-LinkPDF-archivo, 8.2 MB
-
pdfFlyer logic modulesPDF-archivo, 2.2 MB
-
pdfProductos que inspiranPDF-archivo, 8.5 MB
Libro Blanco
Aplicaciones
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27242216 |
| eClass-7.1 | 27242216 |
| eClass-8.0 | 27242216 |
| eClass-9.0 | 27242216 |
| eClass-9.1 | 27242216 |
| ETIM-6.0 | EC001417 |
| ETIM-7.0 | EC001417 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 800 Varios |
| dimensiones de embalaje | 138 x 95 x 210mm |
| Peso bruto | 418g |
| 1,97kg CO₂e | |
| Código arancelario | 85365005 |
| WEEE número | 40951076 |
