个人数据表
PDF-文件, 872 KB
延时继电器 - 冲动/停顿
主要特点
- 功能范围
- 时钟发生器（正边或负边动态启动）
- 环境温度
- -40 - 60°C
机械特性
- 宽度
- 22.5mm
- 高度
- 90mm
- 长度
- 97mm
- 最大紧固扭矩
- 0.8Nm
- 安装方法
- 高帽轨道
- 保护程度（IP）
- IP20
- 外壳材料
- 塑胶
- 尺寸
电气性能
- 作为转换触点的触点数量
- 2
- 开关输出的数量
- 2
- 时间范围的数量
- 8
- 开关功能的类型
- 转换触点（NO/NC）
- 电气连接的类型
- 夹持式终端连接
- 开关输出的类型
- 继电器触点
- 额定开关电流
- 3,000mA
- 准备就绪的延迟
- 80ms
- 设置程序
- 手动调整, 电位器（外部）
- 消耗功率
- 3VA
- 引脚数量
- 14
- 相对的重复精度
- 0.5%
- 切换电压
- 250V
- 执行的电压类型
- AC/DC
- 时间范围
- 0.05 - 1,080,000s
- 衰减时间
- 10ms
- 显示
- LED显示屏
- 工作电压

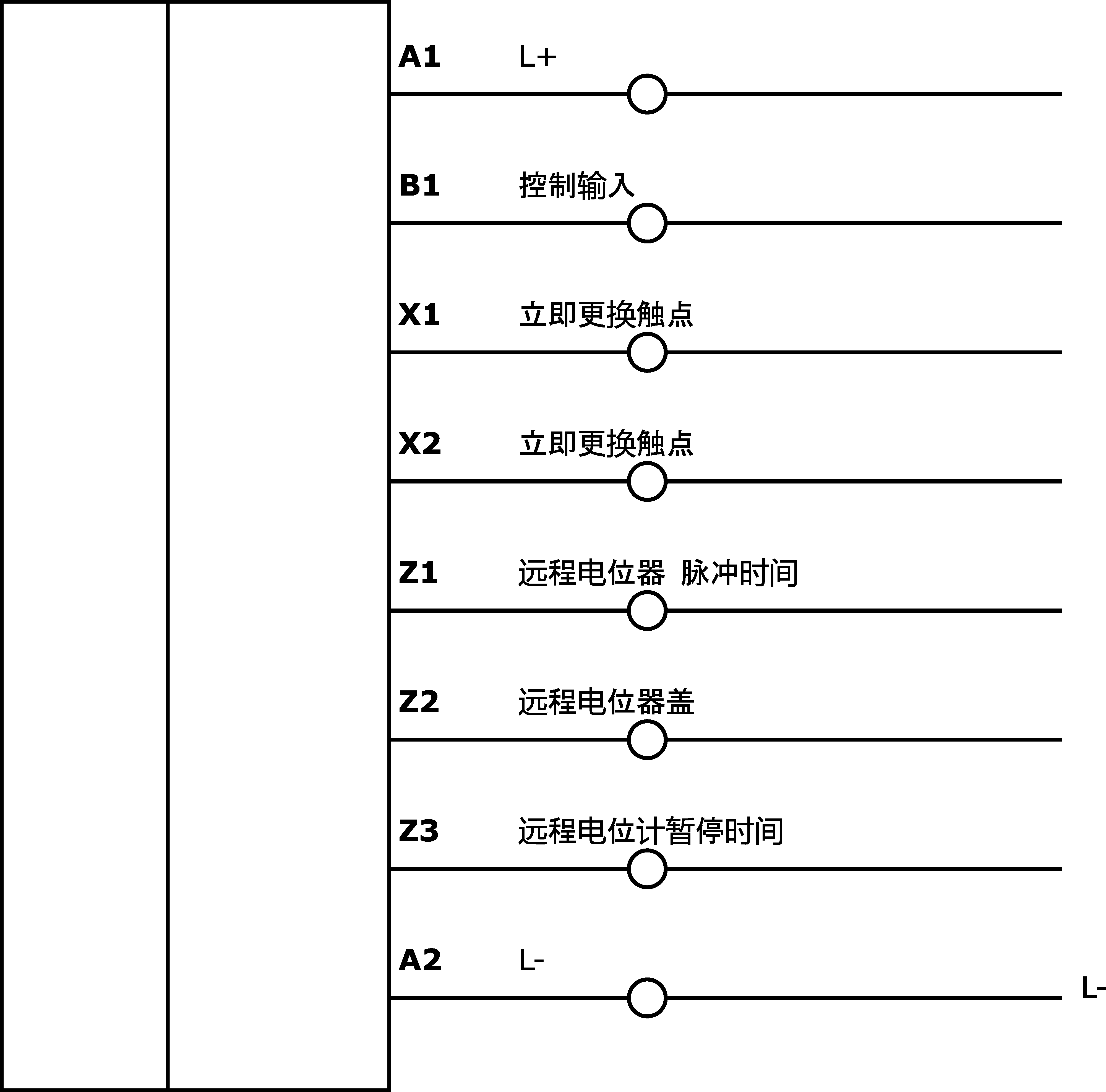

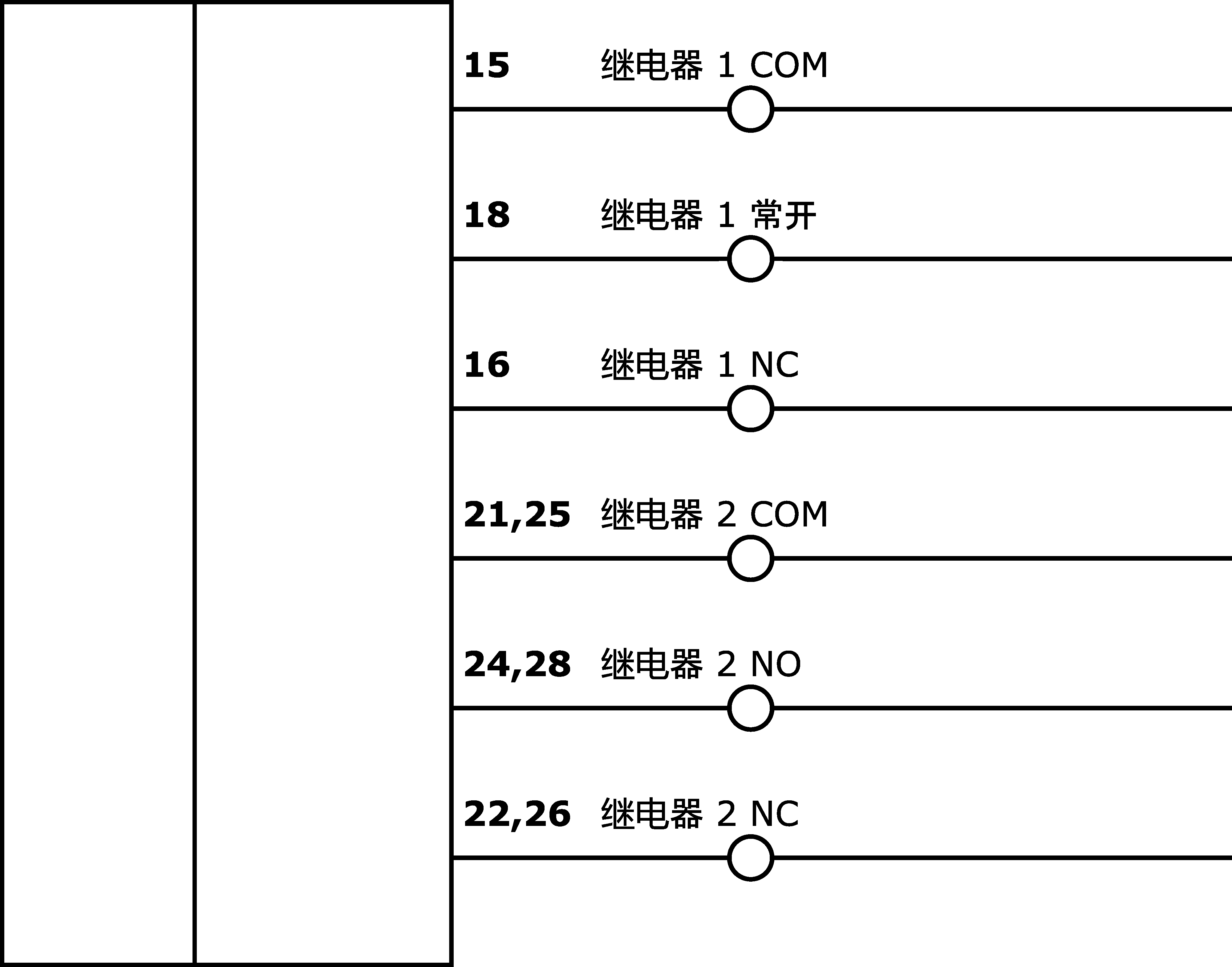

- 电气连接
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27371790 |
| eClass-7.1 | 27371790 |
| eClass-8.0 | 27371605 |
| eClass-9.0 | 27371605 |
| eClass-9.1 | 27371605 |
| ETIM-6.0 | EC001439 |
| ETIM-7.0 | EC001439 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 600延时继电器 |
| 包装尺寸 | 145 x 45 x 170mm |
| 总重量 | 223g |
| 二氧化碳足迹 | 3,97kg CO₂e |
| 海关税号 | 85364900 |
| WEEE编号 | 40951076 |
