激光传感器 - 穿透式传感器

PY310370

PY310370
列表价格
159,00 €
数量 价格 储蓄
1 159,00 € –
5 154,23 € 3% / 4,77 €
10 151,05 € 5% / 7,95 €
20 146,28 € 8% / 12,72 €
50 139,92 € 12% / 19,08 €
有库存
激光传感器，光电传感器，42x20x11mm，Sn：30m，10-30V DC，PNP 可编程/可配置，M8 插入式连接器 4 针，IP67，塑料，ABS+PMMA，激光二极管，红光，点，手动设置

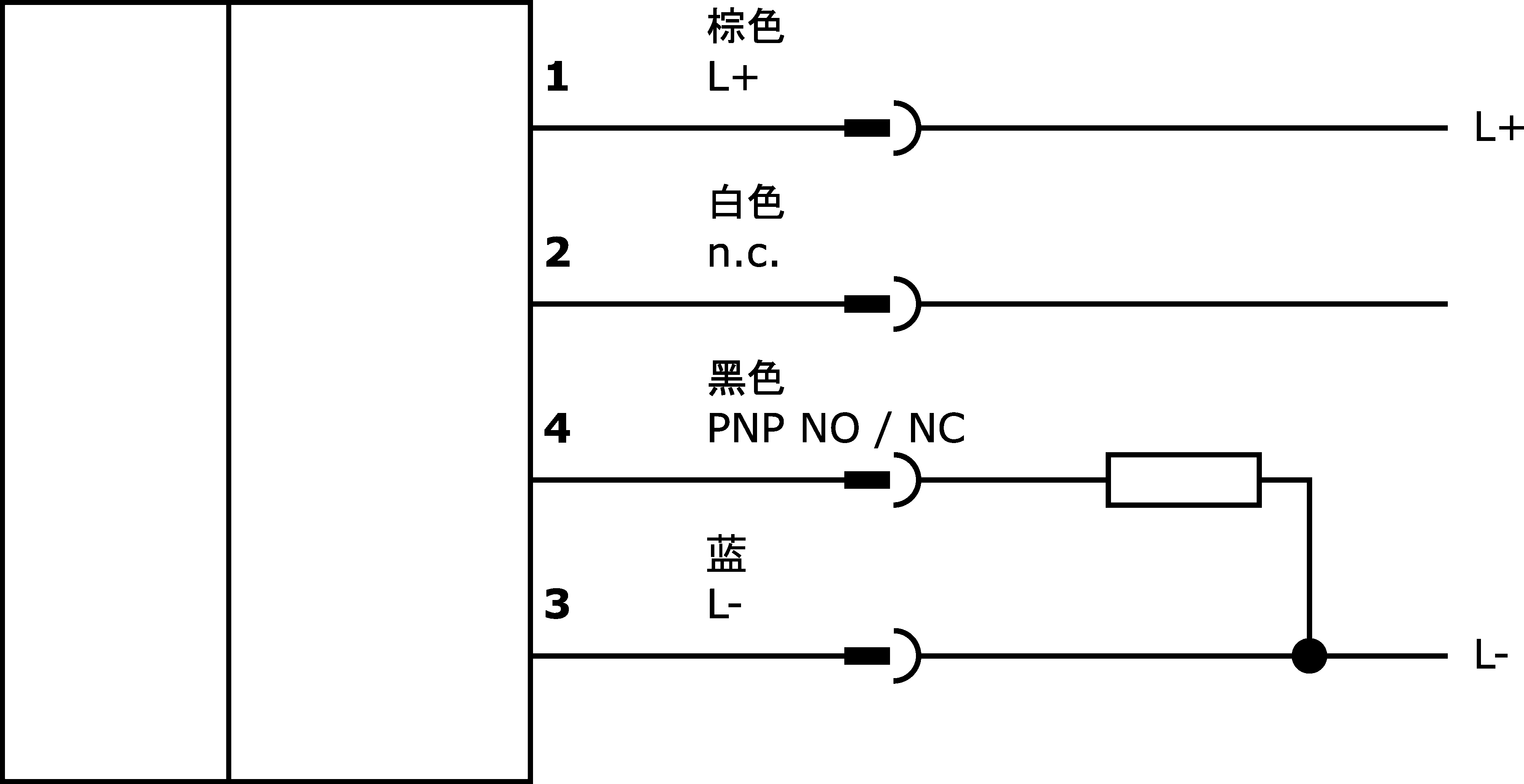

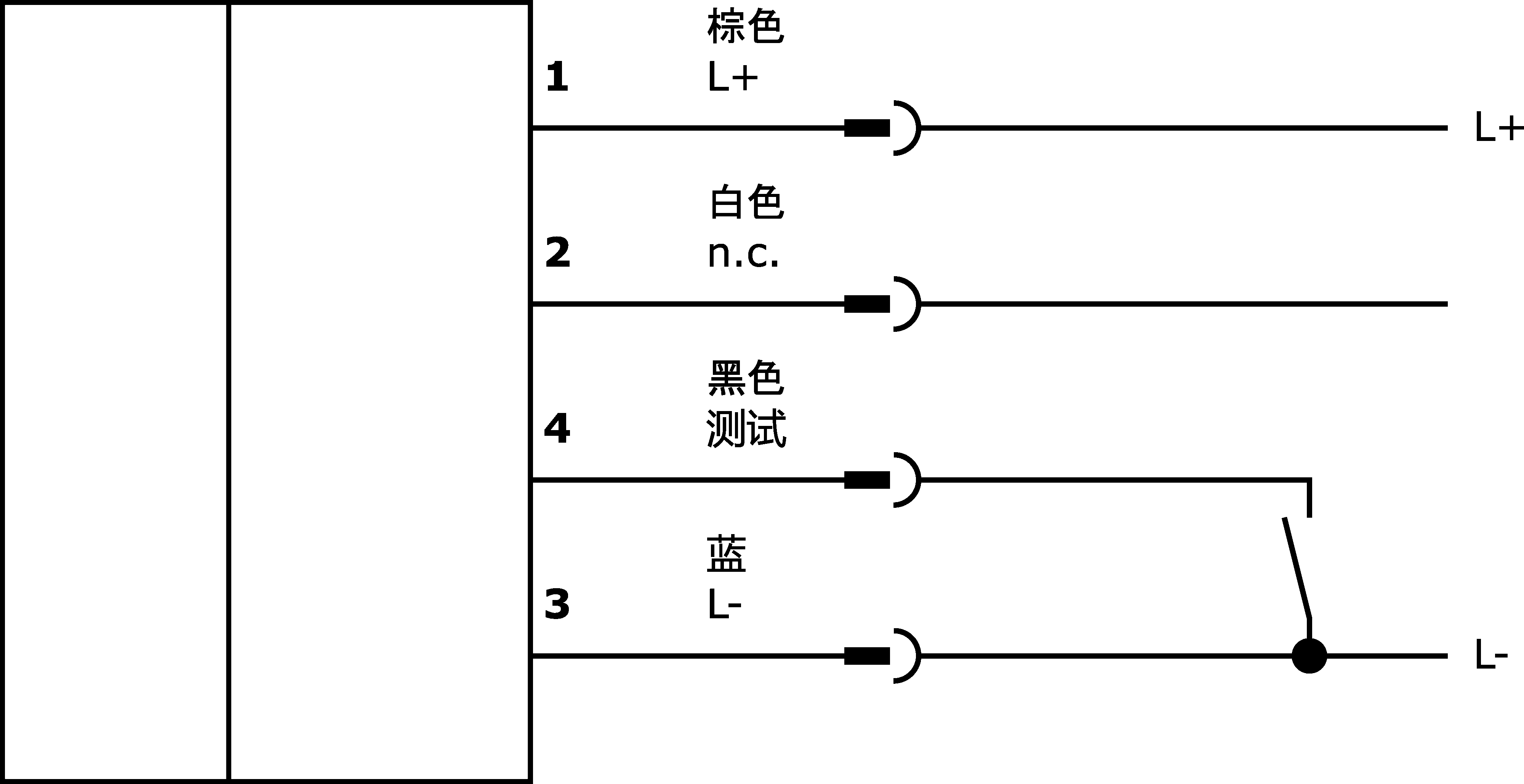

连接图
尺寸草图
3D模型
比较

激光传感器 - 穿透式传感器

光学传感器是非接触式的。它们能检测物体的任何性质（如形状、颜色、表面结构、材料）。其基本工作模式是基于光的发射和接收。这种传感器有三种类型：1.穿透式传感器由两个独立的装置（发射器和接收器）组成，这两个装置相互对准。当两个装置之间的光束中断时，集成在接收器中的开关输出会改变其状态。在反射式光栅中，发射器和接收器位于一个装置中。透射光束通过安装在对面的反射器反射到接收器上。一旦光束中断，集成在设备中的开关输出就会改变其状态。使用漫反射传感器时，发射器和接收器位于一个设备中。发射的光束被要检测的物体反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。

主要特点

环境温度
-25 - 55°C
型号
光屏障

光学特性

激光类
第1类
光源
激光二极管，红光
光束形式
观点
传感器的波长
650nm

机械特性

设计
长方体
宽度
10.8mm
高度
42.3mm
长度
19.5mm
储存温度
-40 - 70°C
最大紧固扭矩
0.4Nm
抗冲击性，加速性
30g
抗冲击性，脉冲时间
11ms
保护程度（IP）
IP67
传感器的有效区域材料
塑料（PMMA）
外壳材料
塑料（ABS）
振动阻力振幅
0.5mm
抗振频率
10 - 55Hz

电气性能

响应/衰减时间
0.25ms
开关输出的数量
1
开关功能的类型
可编程/可配置
电气连接的类型
连接器M8
开关输出的类型
PNP
额定开关电流
100mA
设置程序
手动调整, 电位器
空载电流
70mA
空载电流，接收器
35mA
空载电流，发射器
35mA
引脚数量
4
反应时间
0.25ms
残余纹波
10%
切换距离
0 - 30,000mm
开关频率
2,000Hz
电压下降
2V
扫描功能
光照/暗照模式
衰减时间
0.25ms
显示
LED显示屏
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
寻找配件 PY310370 在这些产品组中。

连接技术

电缆插座M8 4线

VK200371
VK200371
连接电缆，2 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,80 €
您的价格
有库存
VK200375
VK200375
连接电缆，2 米，M8 插口 4 针直通，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
14,80 €
您的价格
有库存
VK300375
VK300375
连接电缆，3 米，M8 4 针，自由电缆末端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
16,60 €
您的价格
有库存
VK500371
VK500371
连接电缆，5 米，M8 插口 4 针斜角，电缆自由端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
18,70 €
您的价格
有库存
VK500375
VK500375
连接电缆，5米，M8母型（插座）4针直通，自由导体端4针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。
18,70 €
您的价格
有库存
VKA00371
VKA00371
连接电缆，10 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,30 €
您的价格
有库存
VKA00375
VKA00375
连接电缆，10 米，M8 插口 4 针直通，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，30V，-30-90°C，IP67，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,30 €
您的价格
有库存
VKAE0371
VKAE0371
连接电缆，15 米，M8 插口 4 针斜角，电缆自由端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存
VKAE0375
VKAE0375
连接电缆，15 米，M8 插口 4 针直电缆，自由电缆终端，4x0.34mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
34,00 €
您的价格
有库存

电缆插座M8 4针，可现场安装

VK003071
VK003071
电缆插座，有角度，适合自行组装，焊接连接，Ø3.5-5mm，4A，30V，-40-85°C，M8母（插座）4针，IP67，黄铜
13,70 €
您的价格
库存稀少
VK003075
VK003075
电缆插座，直形，适合自行组装，焊接连接，Ø3.5-5mm，4A，30V，-40-85°C，M8母（插座）4针，IP67，黄铜
13,50 €
您的价格
库存稀少
VK003171
VK003171
电缆插座，有角度，适合自行组装，螺丝连接，Ø5mm，4A，60V，-40-85°C，M8母（插座）4针，IP67，聚酰胺PA
26,70 €
您的价格
有库存
VK003175
VK003175
电缆插座，直形，适合自行组装，螺丝连接，Ø3.5-5mm，4A，30V，-40-85°C，M8母（插座）4针，IP67，黄铜
12,50 €
您的价格
有库存
VK003275
VK003275
电缆插座，直形，适合自行组装，螺丝连接，Ø13.7mm，屏蔽，4A，30V，-30-85°C，M8母（插座）4针，IP67，黄铜镀镍
39,00 €
您的价格
有库存
VK003S75
VK003S75
电缆插座，直形，适合自行组装，快速连接，Ø4-5.1mm，4A，32V，-25-85°C，M8母（插座）4针，IP67
14,60 €
您的价格
有库存

电缆插座M8-插座4线带LED

VK200471
VK200471
连接电缆，2 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，-30-90°C，IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
20,20 €
您的价格
有库存
VK500471
VK500471
连接电缆，5 米，M8 插口 4 针斜角，电缆自由端 4 针，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，-30-90°C，IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
24,30 €
您的价格
有库存
VKA00471
VKA00471
连接电缆，10 米，M8 插口 4 针斜角，自由电缆端头，4x0.34mm²，PUR（聚氨酯），Ø4.7mm，-30-90°C，IP67，LED，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
31,20 €
您的价格
库存稀少

装配

安装激光传感器设计 31

AO000474
AO000474
附件 光学, 安装角架, 43x13x22mm, 传感器的安装材料, 支架, 钢铁
7,50 €
您的价格
有库存
AY000118
AY000118
附件传感器，夹具套件，金属，球状接头
32,20 €
您的价格
有库存
种类 级别
eClass-7.0 27270901
eClass-7.1 27270901
eClass-8.0 27270901
eClass-9.0 27270901
eClass-9.1 27270901
ETIM-6.0 EC002716
ETIM-7.0 EC002716
特点 价值
符合RoHS标准 是
适应性强 是
UL / CSA 认证编号 E486083
符合POP要求 是
符合TSCA标准 是
IPF产品组 160个激光传感器
包装尺寸 125 x 12 x 160mm
总重量 23g
二氧化碳足迹 0,2kg CO₂e
海关税号 85365019
WEEE编号 40951076
