激光焊接的无缝质量

使用 ipf 高速摄像系统进行实时监控

可靠的工艺是始终保持高质量产品的保证。这同样适用于使用各种焊接工艺加工金属部件。该领域的一家专业公司面临着实时监控特定焊接工艺的挑战。

为了评估激光焊接过程中的熔化情况，需要用照相机记录焊接过程，然后进行分析和记录。实践证明，这并非易事。焊接过程中等离子体发出的光会导致图像交叉褪色。由于曝光过度，用于质量控制的大部分图像信息都会丢失。

所需的系统应能避免这些问题，并能连续捕捉高速激光焊接过程，以便对焊接结果的每个细节进行评估。由于包括照明在内的摄像机安装空间非常有限，因此解决方案必须紧凑。

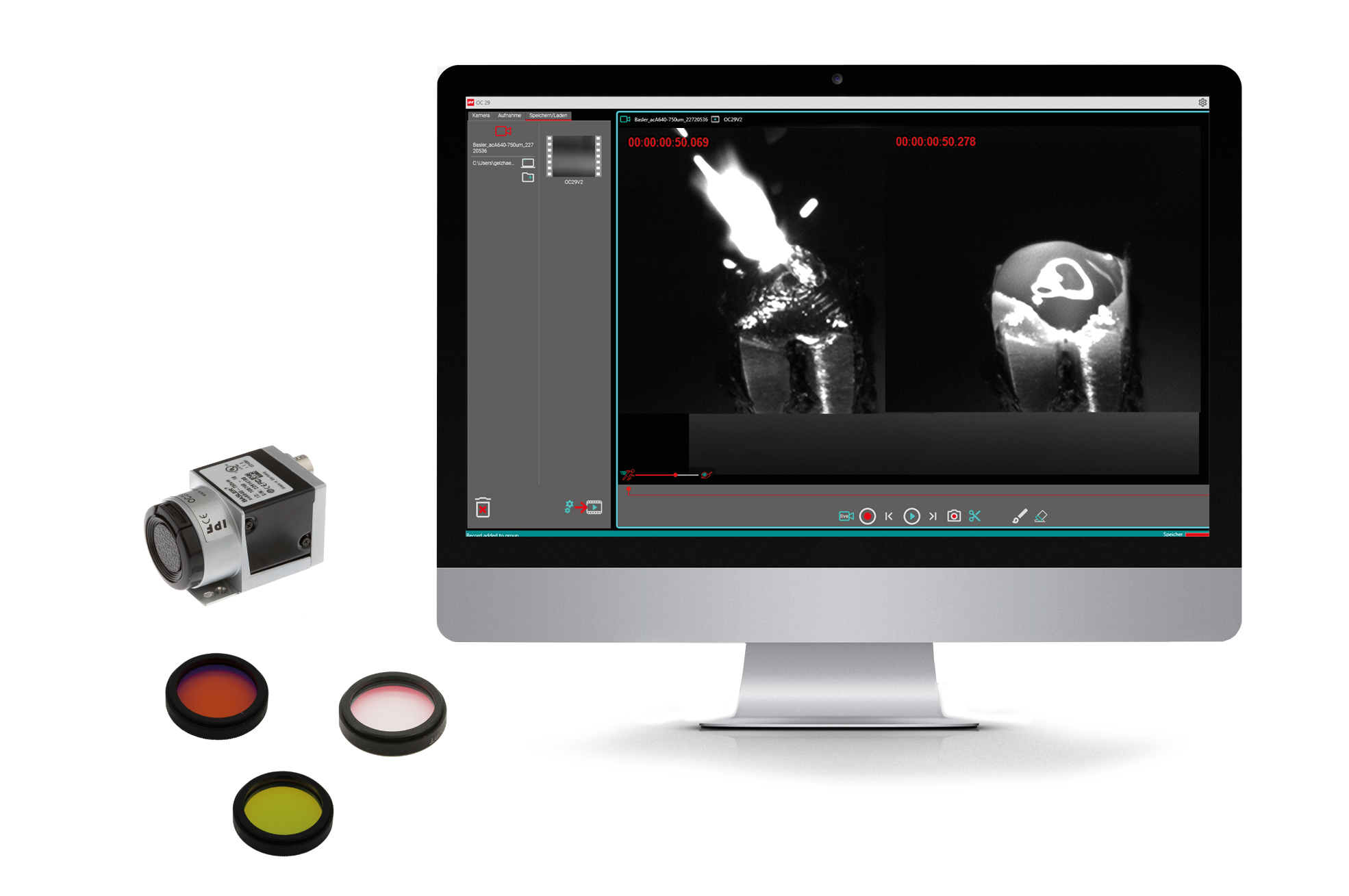

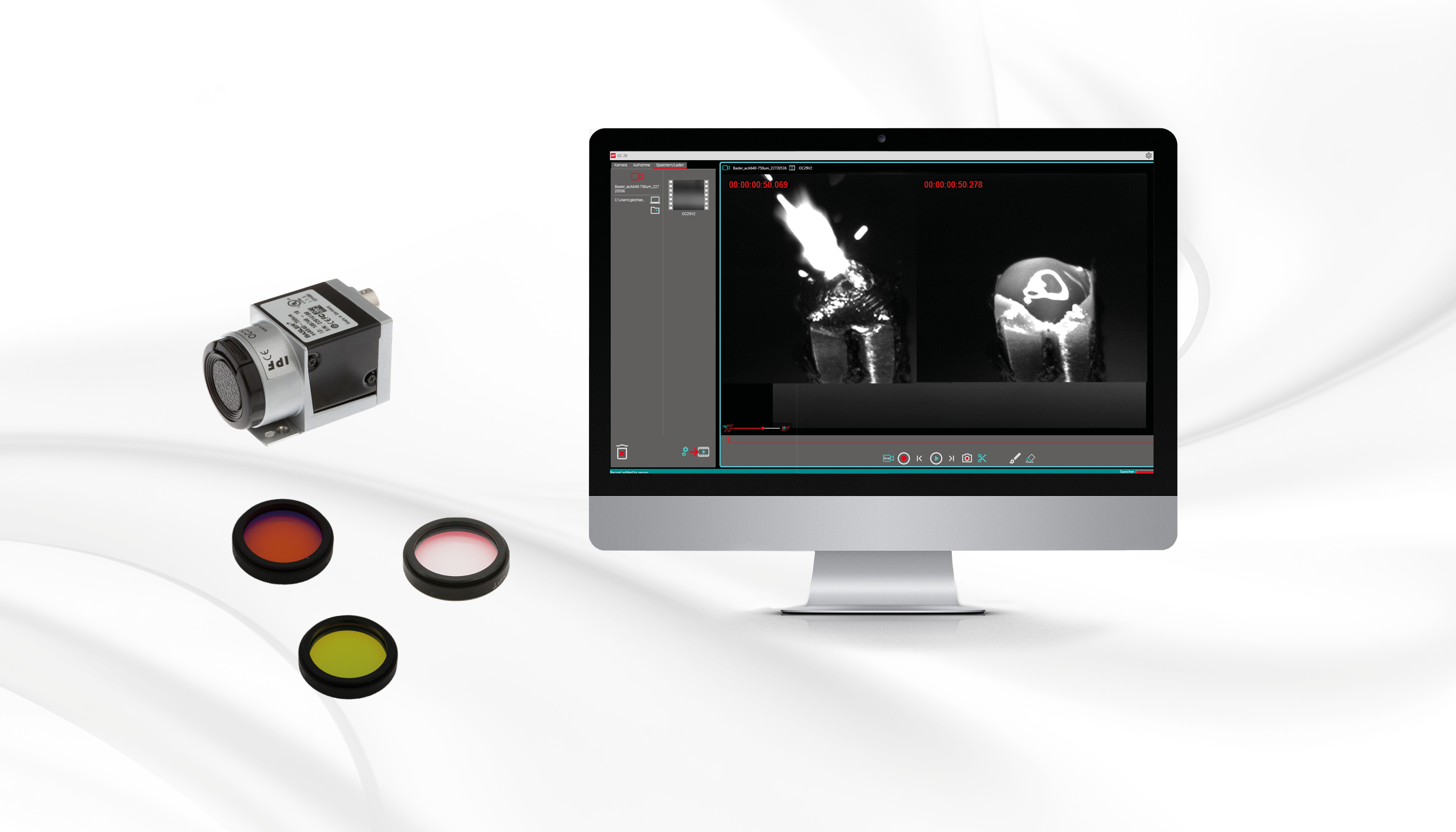

高速摄像系统 OC29ipf electronic 的高速摄像系统满足了所有这些要求，并与免费软件相结合，能够以极高的帧频（每秒图像）记录、保存和分析快速运行的工业过程。

为避免图像重叠问题，本应用选择了单色摄像机 OC299725OC299725 型单色照相机和几个镜头滤光片只能透过图像记录所需的光波。额外的照明也提供了可用图像记录所需的光线。

有了 ipf electronic 的高速摄像系统，公司现在可以精确地记录和分析激光焊接过程。这样就能迅速发现可能存在的问题，从而有针对性地优化焊接过程。系统还将所有图像存档，以确保完整记录焊接质量。
