Měřicí převodníky - Elektroměr
CS720001
Na vyžádání
Aktivní elektroměr, 100x72x66mm, 320-480V AC, 3-fázový, přímý, 100A, 2x pulzní výstupy, komunikace RS485, MID, šroubové připojení, IP20
Porovnat
Měřicí převodníky - Elektroměr
Řada CS72 jsou třífázové modulární elektroměry pro zobrazení různých spotřebovaných a vyrobených energií, jakož i výkonu a dalších měřených hodnot přímo na podsvíceném LCD displeji. Lze je přímo připojit až do 100 A
a díky certifikaci MID jsou vhodné pro použití v podružných vyúčtováních.
Elektrické vlastnosti
- Počet výstupů
- 2
- Provedení elektrické přípojky
- Připojení svorkou
- Provozní frekvence
- 45 - 65Hz
- Postup nastavení
- Parametrizace
- Příkon
- 3VA
- Max. trvalý proud
- 100A
- Max. spínací proud
- 0,04A
- Min. zatěžovací proud
- 500mA
- Podporované komunikační rozhraní
- Modbus RTU, RS485
- Rozsah měření proudu
- 0,5 - 100A
- Zobrazení
- LCD displej, LED displej
- Přesnost
- Provozní napětí
- 320-480VAC(50Hz) | 320-480VAC(60Hz)

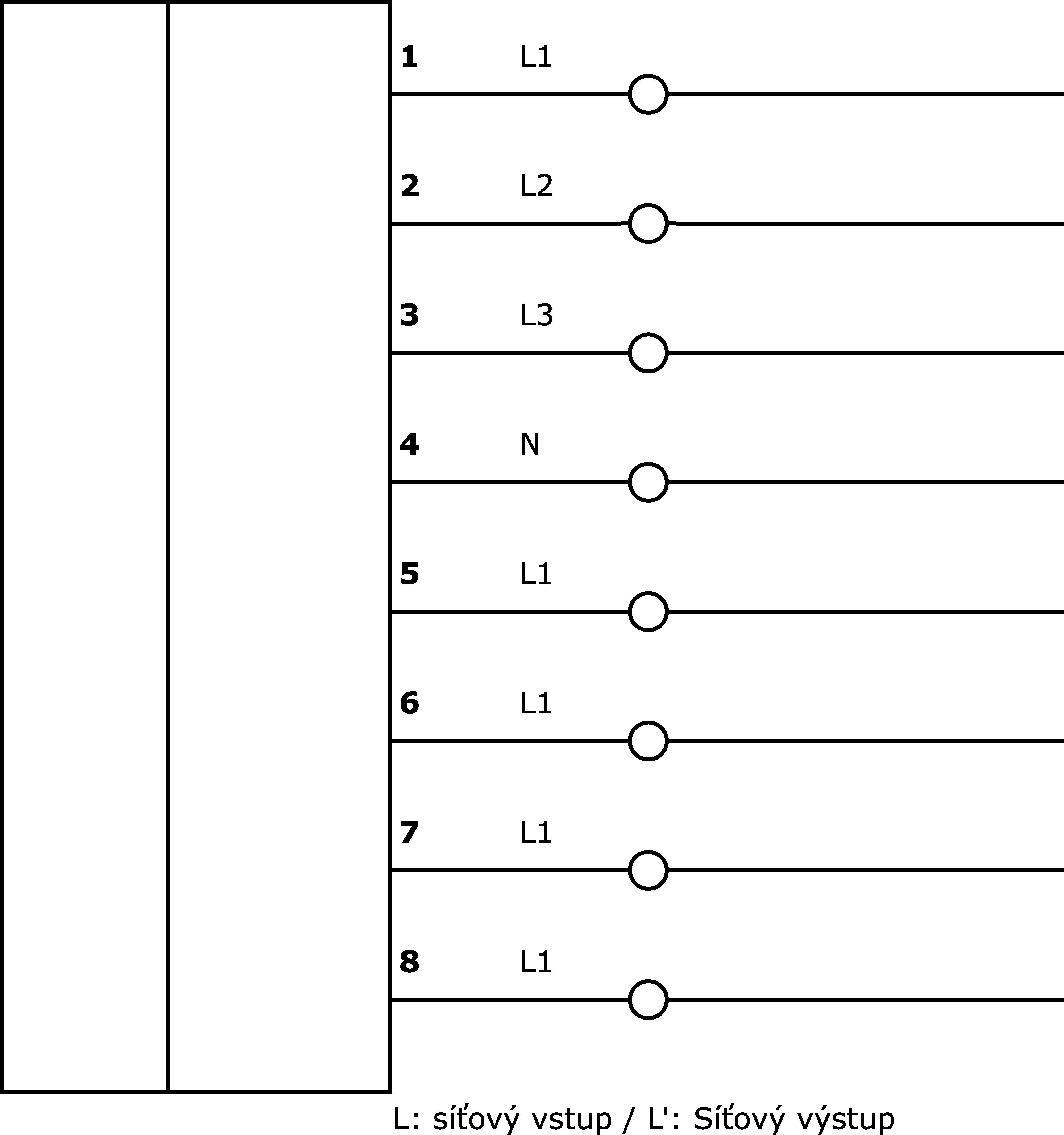

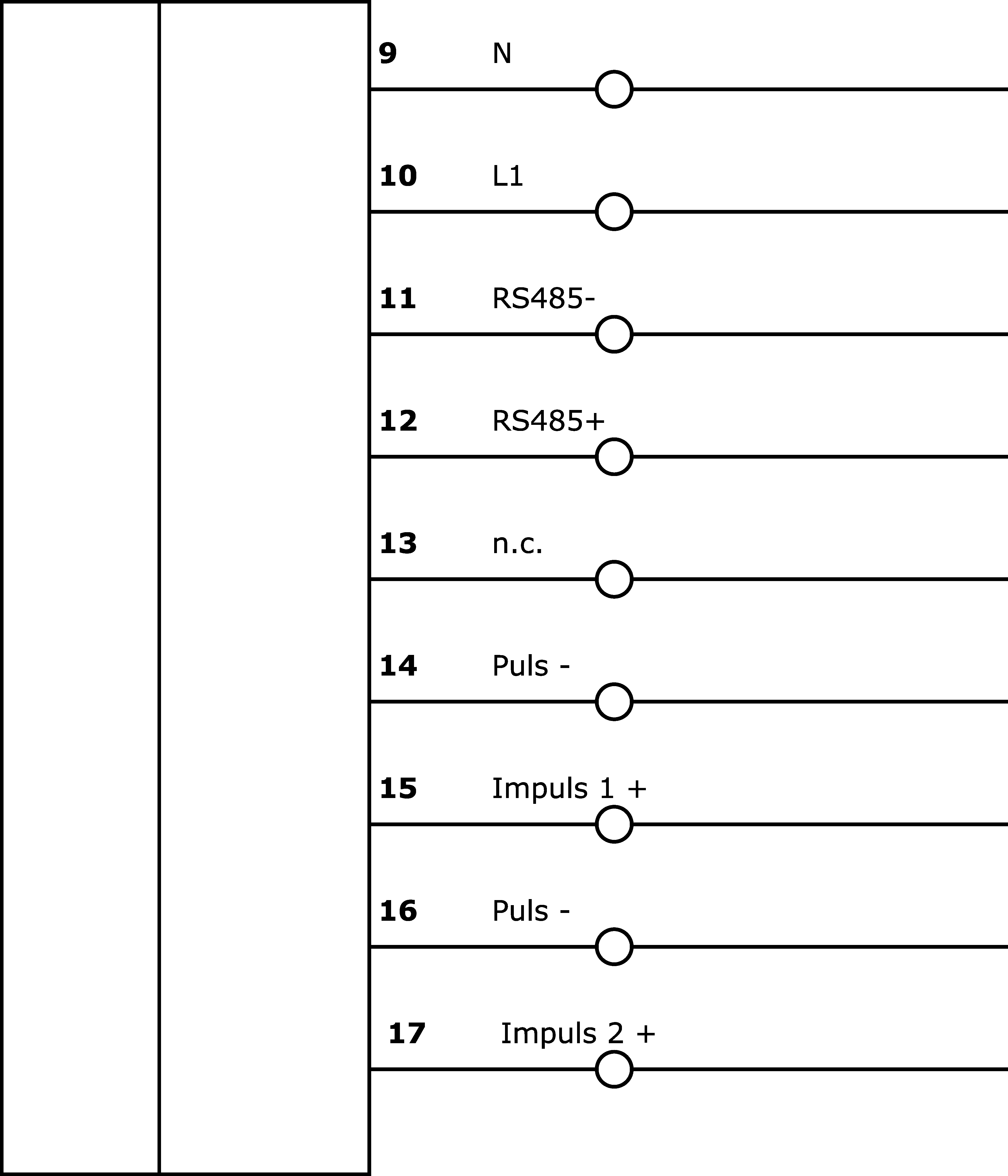

- Elektrické připojení
- Připojení terminálu
Mechanické vlastnosti
- Šířka
- 72mm
- Výška
- 66mm
- Délka
- 100mm
- Skladovací teplota
- -40 - 75°C
- Druh montáže
- Montážní lišta
- Druh krytí (IP)
- IP20
- Materiál krytu
- Plast
- 4 - 25mm²
- 2,5Nm
- rozměry
- 100x72x66mm
Ostatní vlastnosti
- Relativní vlhkost (nekondenzující)
- 0 - 95%
- Okolní teplota
- -40 - 70°C
- Důležité upozornění
Katalogové listy
Software
Shoda výrobku
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 730 Speciální zařízení (různé) |
| Rozměry balení | 80 x 77 x 115mm |
| Hrubá váha | 385g |
| 0,65kg CO₂e | |
| Číslo zboží | 90283019 |
| WEEE číslo | 40951076 |
| 2,5Nm |
