Nadajnik - Licznik energii elektrycznej
CS720001
Na żądanie
Licznik energii czynnej, 100x72x66mm, 320-480V AC, 3-fazowy, bezpośredni, 100A, 2x wyjścia impulsowe, komunikacja RS485, MID, złącze śrubowe, IP20
Porównaj
Nadajnik - Licznik energii elektrycznej
Seria CS72 to trójfazowe modułowe liczniki energii do wyświetlania różnych zużywanych i generowanych energii, a także mocy i innych mierzonych wartości bezpośrednio na podświetlanym wyświetlaczu LCD. Mogą być bezpośrednio podłączone do 100 A
i nadają się do użytku w aplikacjach sub-rozliczeniowych dzięki certyfikacji MID.
Inne właściwości
- Wilgotność względna (bez kondensacji)
- 0 - 95%
- Temperatura otoczenia
- -40 - 70°C
- Ważna uwaga
- Przekrój przewodu 0,5-1,5 mm² dla zacisków S0 i COM. Moment dokręcania 0,2 Nm., Za pośrednictwem interfejsu komunikacyjnego można zarządzać czterema taryfami
Właściwości elektryczne
- Liczba wyjść
- 2

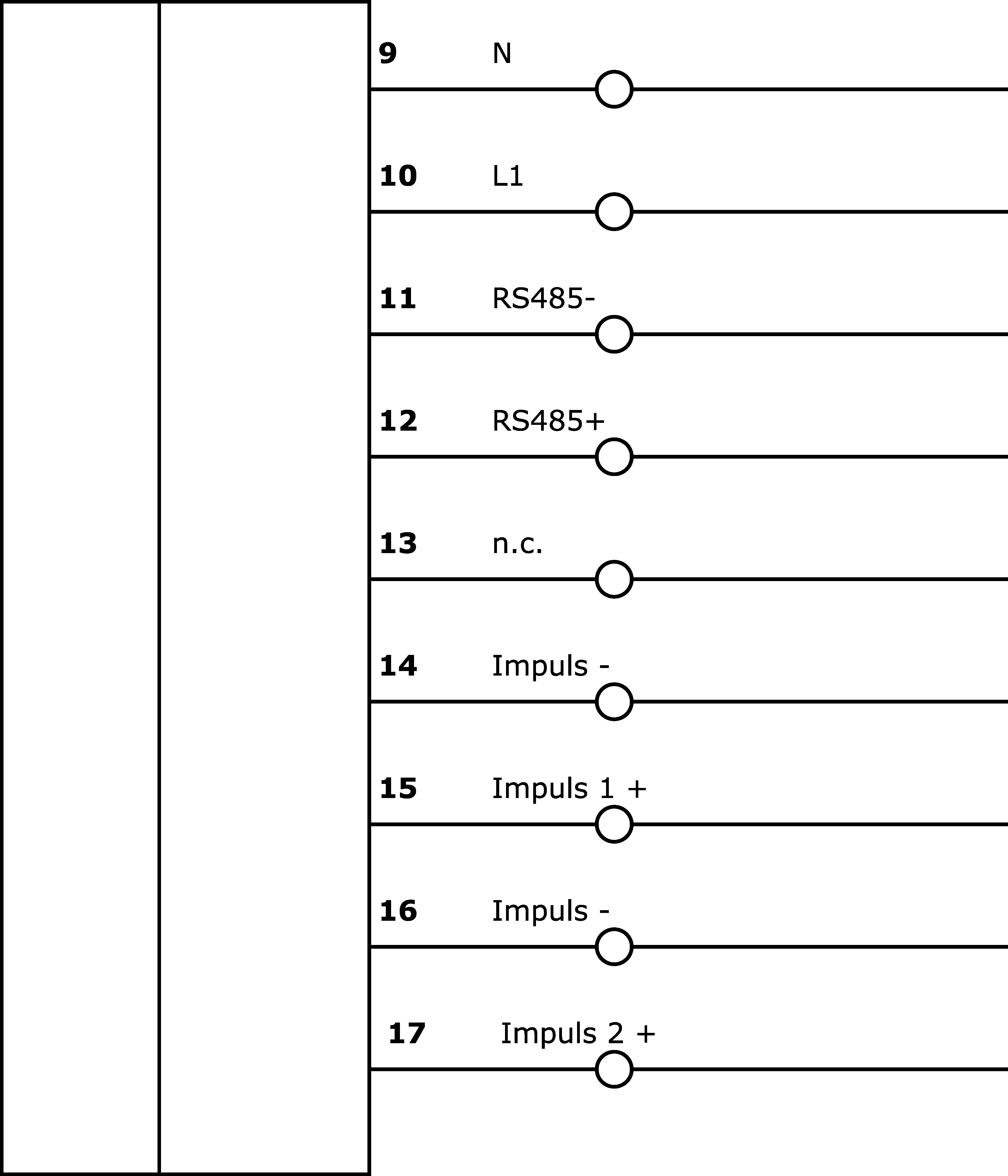

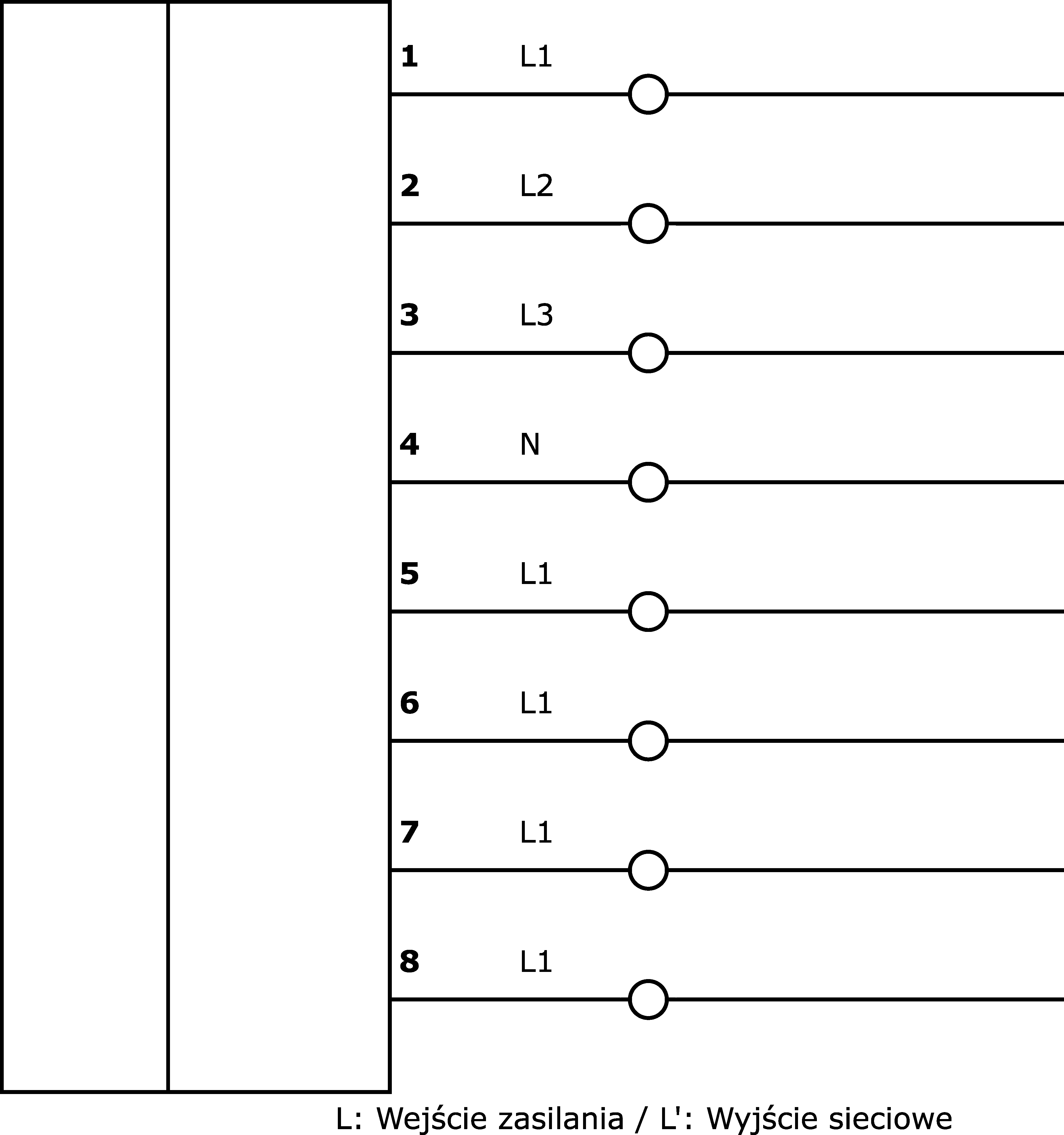

- Projekt połączenia elektrycznego
- Podłączenie zacisków
- Częstotliwość pracy
- 45 - 65Hz
- Procedura ustawiania
- Parametryzacja
- Zużycie energii
- 3VA
- Maks. Prąd ciągły
- 100A
- Maks. Prąd rozruchowy
- 0,04A
- Min. prąd obciążenia
- 500mA
- Obsługiwany interfejs komunikacyjny
- Modbus RTU, RS485
- Wyświetlacz
- Wyświetlacz LCD, Wyświetlacz LED
- Dokładność
- Pomiar prądu: 1%, Współczynnik mocy: 1%
- Obciążalność prądowa
- Wyjście impulsowe 27mA przy 5-27VDC
- 300V CAT III-UC1 zgodnie z normą IEC 61010-1
- 4kV 1minuta, 6kV 1,2µs
- Długość impulsu 60 / 100 / 200ms, Wyjście 1: 0,001 / 0,01 / 0,1 / 1kWh na impuls, Wyjście 2: 1kWh na impuls
- 30 x Imax 10ms
- Napięcie robocze
- 320-480VAC(50Hz) | 320-480VAC(60Hz)
- Podłączenie elektryczne
- Podłączenie zacisków
Właściwości mechaniczne
- Szerokość
- 72mm
- Wysokość
- 66mm
- Długość
- 100mm
- Temperatura przechowywania
- -40 - 75°C
- Typ montażu
- Szyna top-hat
- Klasa ochrony (IP)
- IP20
- Materiał obudowy
- Tworzywo sztuczne
- 4 - 25mm²
- 2,5Nm
- wymiary
- 100x72x66mm
Arkusze danych
Oprogramowanie
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 730 Urządzenia specjalne (różne) |
| Wymiary opakowania | 80 x 77 x 115mm |
| Masa brutto | 385g |
| Ślad CO2 | 0,65kg CO₂e |
| Numer taryfy celnej | 90283019 |
| Numer WEEE | 40951076 |
| 2,5Nm |
