Trasmettitore - Contatore elettrico
CS720001
Su richiesta
Contatore di energia attiva, 100x72x66mm, 320-480V AC, trifase, diretto, 100A, 2x uscite a impulsi, comunicazione RS485, MID, connessione a vite, IP20
Confronto
Trasmettitore - Contatore elettrico
La serie CS72 è costituita da contatori di energia modulari trifase che visualizzano le varie energie consumate e generate, nonché la potenza e altri valori misurati direttamente sul display LCD retroilluminato. Possono essere collegati direttamente fino a 100 A
e sono adatti all'uso in applicazioni di sub-fatturazione grazie alla certificazione MID.
Altre proprietà
- Umidità relativa (senza condensa)
- 0 - 95%
- Temperatura ambiente
- -40 - 70°C
- Nota importante
- Sezione del filo 0,5-1,5 mm² per i terminali S0 e COM. Coppia di serraggio 0,2 Nm., Tramite l'interfaccia di comunicazione è possibile gestire quattro tariffe
Proprietà elettriche
- Numero di uscite
- 2
- Progettazione del collegamento elettrico
- Collegamento dei terminali
- Frequenza operativa
- 45 - 65Hz
- Procedura di impostazione
- Parametrizzazione
- Consumo di energia
- 3VA
- Max. Corrente continua
- 100A
- Max. Corrente di spunto
- 0,04A
- Corrente di carico minima
- 500mA
- Interfaccia di comunicazione supportata
- Modbus RTU, RS485
- Display
- Display LCD, Display a LED
- Precisione
- Misura della corrente: 1%, Fattore di potenza: 1%
- Capacità di trasporto della corrente
- Uscita a impulsi 27mA a 5-27VDC
- Categoria di sovratensione
- 300V CAT III-UC1 secondo IEC 61010-1
- Resistenza alle sovratensioni transitorie
- 4kV 1minuto, 6kV 1,2µs
- Impostazioni degli impulsi
- Lunghezza dell'impulso 60 / 100 / 200 ms, Uscita 1: 0,001 / 0,01 / 0,1 / 1kWh per impulso, Uscita 2: 1kWh per impulso
- Sovraccarico a breve termine
- 30 x Imax 10ms
- Tensione di esercizio
- 320-480VAC (50Hz) | 320-480VAC (60Hz)

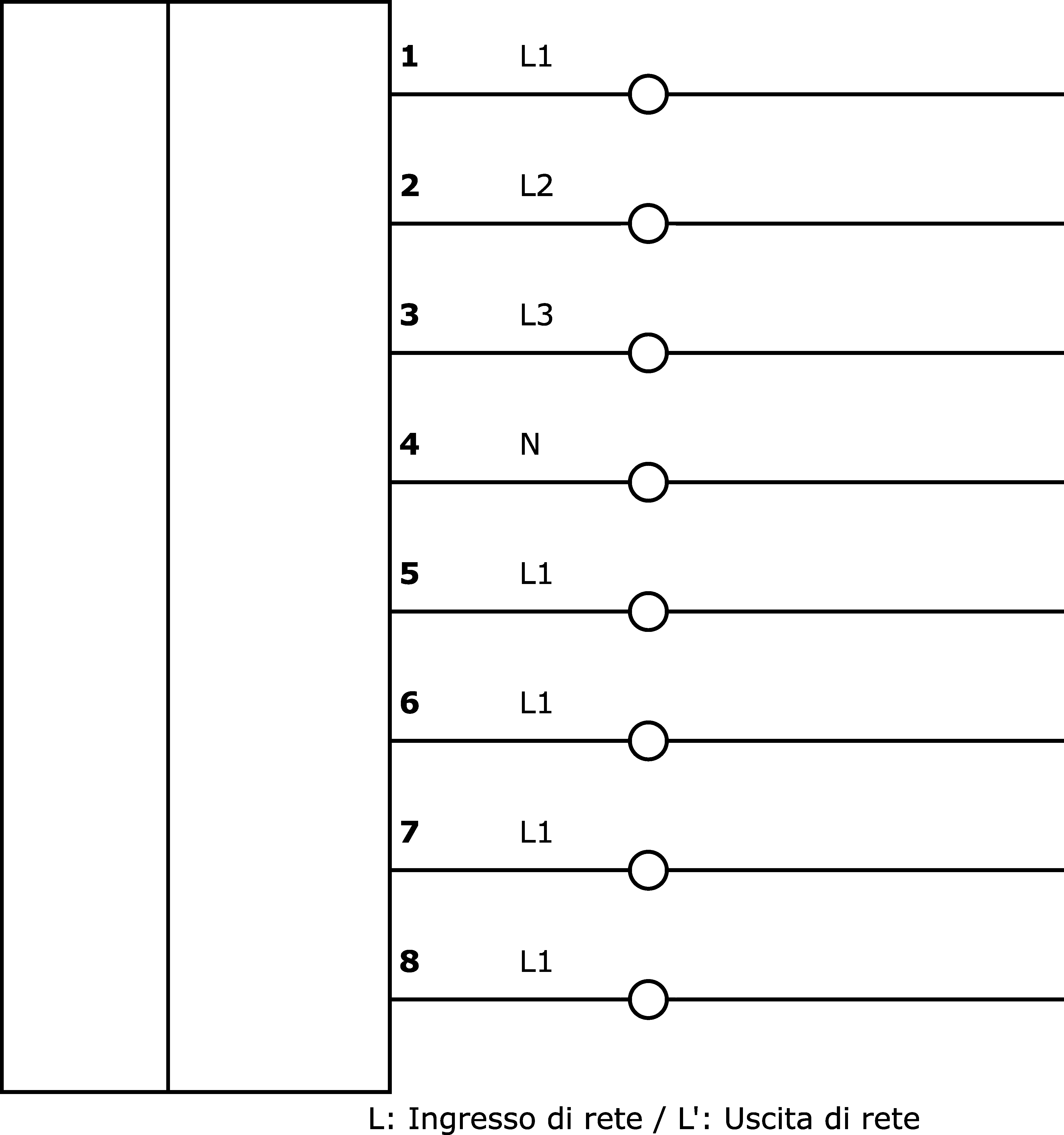

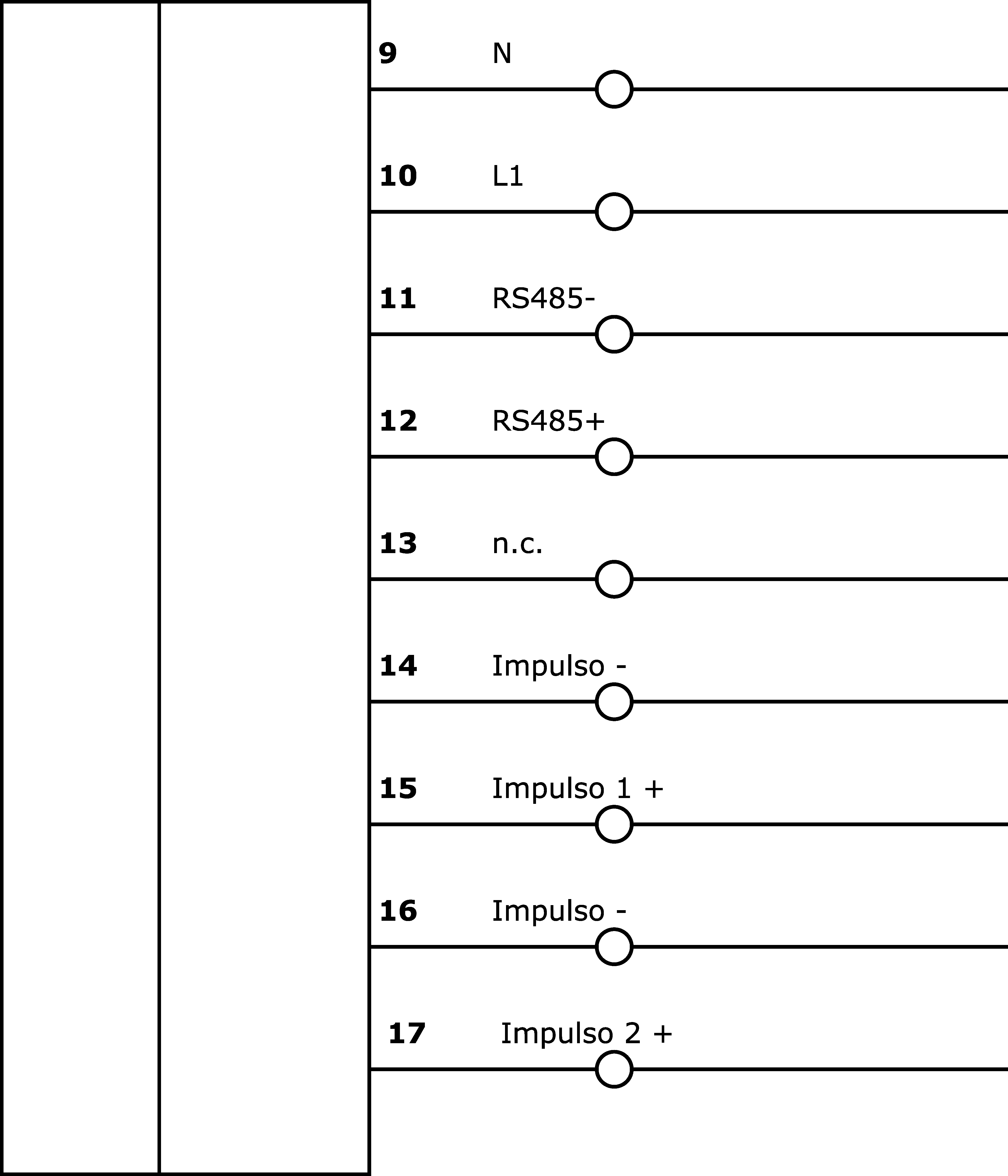

- Collegamento elettrico
- Collegamento dei terminali
Proprietà meccaniche
- Larghezza
- 72mm
- Altezza
- 66mm
- Lunghezza
- 100mm
- Temperatura di stoccaggio
- -40 - 75°C
- Tipo di montaggio
- Guida del cappello a cilindro
- Classe di protezione (IP)
- IP20
- Materiale dell'alloggiamento
- Plastica
- Sezione del filo Terminali di misura
- 4 - 25mm²
- Coppia di serraggio dei terminali di misura
- 2,5Nm
- Dimensioni
- 100x72x66 mm
Schede tecniche
Software
Conformità del prodotto
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Conforme al TSCA | Sì |
| Gruppo di prodotti IPF | 730 Dispositivi speciali (vari) |
| Dimensioni dell'imballaggio | 80 x 77 x 115mm |
| Peso lordo | 385g |
| 0,65kg CO₂e | |
| Numero di tariffa doganale | 90283019 |
| Numero WEEE | 40951076 |
| Coppia di serraggio dei terminali di misura | 2,5Nm |
