VÝBĚHOVÁ POLOŽKA

DT98E011

DT98E011
Nahrazující zboží?
Rádi vám poradíme!
Tlakový vysílač, Ø29mm 81dlouhé, 0-400bar, 8-30V DC, G1/2 palce B, 4 mA ... 20 mA, Konektor ventilu typ A 2pólový, IP65, V4A

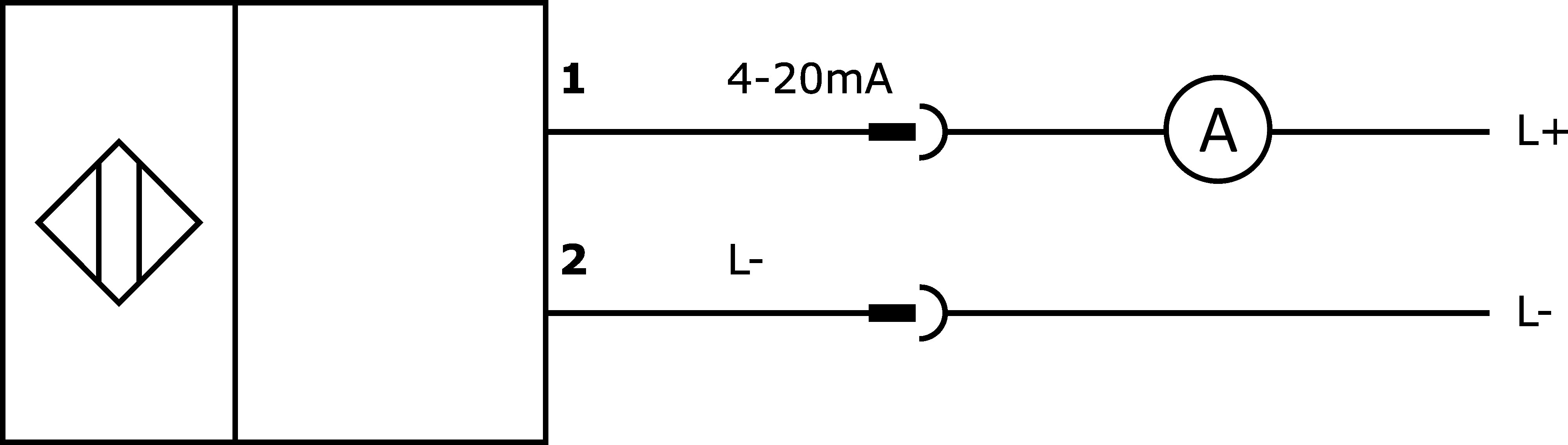

Diagram připojení
3D model
Porovnat

Senzory tlaku - Tlakový vysílač

Senzory tlaku jsou vhodné pro měření různých médií s vysokou přesností. Jsou k dispozici se spínacím výstupem a/nebo s analogovým výstupem. Pomocí softwaru pro PC lze naměřené hodnoty zaznamenat v závislosti na typu zařízení. Tyto snímače se používají ve všech oblastech, např. v pneumatických a hydraulických aplikacích.

Elektrické vlastnosti

Odezva/doba poklesu
4ms
Provedení analogového výstupu
4 - 20mA
Provedení elektrické přípojky
Konektor ventilu typ A
Rozsah měření tlaku
0 - 400bar
Metoda měření
Relativní
Počet pinů
2
Relativní odchylka od linearity
0,5%
Relativní přesnost měření
0,3%
Relativní přesnost opakování
0,1%
Teplotní drift
1%
Provozní napětí
8-30 VDC
Elektrické připojení
Ventilová zástrčka typu A 2pólová

Mechanické vlastnosti

Provedení procesního připojení
G1/2 palce B
Design
Válec hladký
Průtlak
1 600bar
Délka závitu
20mm
Stoupání závitu
1,81mm
Délka
81mm
Max. provozní tlak
600bar
Teplota média
0 - 80°C
Jmenovitý tlak
400bar
Druh krytí (IP)
IP65
Materiál krytu
Ušlechtilá ocel 1.4404
Materiál měřicího snímače
Ušlechtilá ocel 1.4404
Průměr
29mm
rozměry
Ø29 mm, délka 81 mm

Ostatní vlastnosti

Vhodné pro
Ukazatel měření
Relativní
Okolní teplota
80°C
Klasifikace Třída
eClass-7.0 27200614
eClass-7.1 27200614
eClass-8.0 27200614
eClass-9.0 27200614
eClass-9.1 27200614
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
TSCA konformita Ano
Skupina produktů IPF 361 Senzory tlaku (různé)
Rozměry balení 99 x 60 x 160mm
Hrubá váha 200g
Číslo zboží 90262020
WEEE číslo 40951076
