AUSLAUFARTIKEL

DT98E011

DT98E011
Nachfolgeartikel?
Wir beraten Sie gerne!
Drucktransmitter, Ø29mm 81lang, 0-400bar, 8-30V DC, G1/2"B, 4-20mA, Ventilstecker Typ A 2polig, IP65, V4A

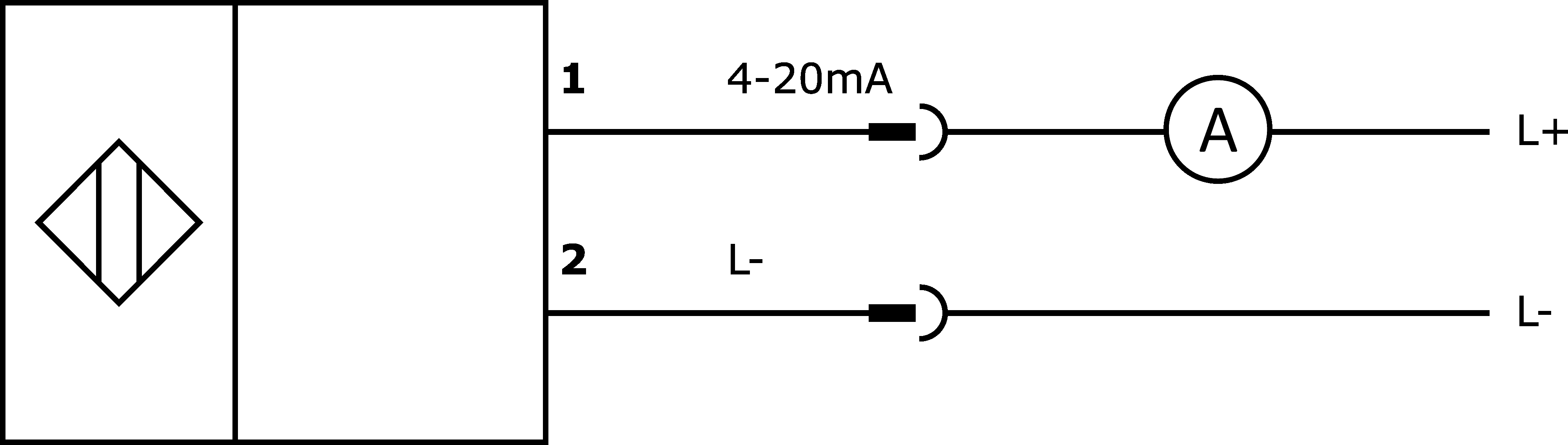

Anschlussbild
3D-Modell
Vergleichen

Drucksensoren - Drucktransmitter

Drucksensoren sind für das Messen verschiedener Medien mit hoher Genauigkeit geeignet. Es gibt sie mit Schaltausgang und/oder Analogausgang. Mittels PC-Software können je nach Gerätetyp die Messwerte aufgezeichnet werden. Verwendung finden diese Sensoren in allen Bereichen z.B. pneumatischer und hydraulischer Anwendungen.

Elektrische Eigenschaften

Ansprechzeit
4ms
Ausführung des Analogausgangs
4 - 20mA
Ausführung des elektrischen Anschlusses
Ventilstecker Typ A
Messbereich Druck
0 - 400bar
Messmethode
Relativ
Polzahl
2
Relative Linearitätsabweichung
0,5%
Relative Messgenauigkeit
0,3%
Relative Wiederholgenauigkeit
0,1%
Temperaturdrift über den gesamten Messbereich
1%
Schutzfunktionen
Kurzschlussschutz, Verpolungsschutz
Betriebsspannung
8-30VDC
Elektrischer Anschluss
Ventilstecker Typ A 2polig

Mechanische Eigenschaften

Ausführung des Prozessanschlusses
G1/2 Zoll B
Bauform
Zylinder glatt
Berstdruck
1.600bar
Gewindelänge
20mm
Gewindesteigung
1,81mm
Länge
81mm
Maximaler Überlastdruck
600bar
Mediumtemperatur
0 - 80°C
Nenndruck
400bar
Schutzart (IP)
IP65
Werkstoff des Gehäuses
Edelstahl 1.4404
Werkstoff des Messaufnehmers
Edelstahl 1.4404
Durchmesser
29mm
Abmessungen
Ø29mm, 81mm lang

Sonstige Eigenschaften

Geeignet für
Flüssige Medien
Messanzeige
Relativ
Umgebungstemperatur
80°C
Anwendungen
Hydraulik-Anwendungen, Pneumatik-Anwendungen
Klassifizierung Klasse
eClass-7.0 27200614
eClass-7.1 27200614
eClass-8.0 27200614
eClass-9.0 27200614
eClass-9.1 27200614
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Merkmal Wert
RoHS konform Ja
REACH-konform Ja
TSCA-konform Ja
IPF Produktgruppe 361 Drucksensoren (diverse)
Verpackungsmaße 99 x 60 x 160mm
Bruttogewicht 200g
Zolltarifnummer 90262020
WEEE-Nummer 40951076
