PRODUKT WYCOFANY Z PRODUKCJI

DT98E011

DT98E011
Artykuł uzupełniający?
Z przyjemnością doradzimy!
Przetwornik ciśnienia, Ø29mm 81lang, 0-400bar, 8-30V DC, G1/2 "B, 4-20mA, złącze zaworu typu A 2-pin, IP65, V4A

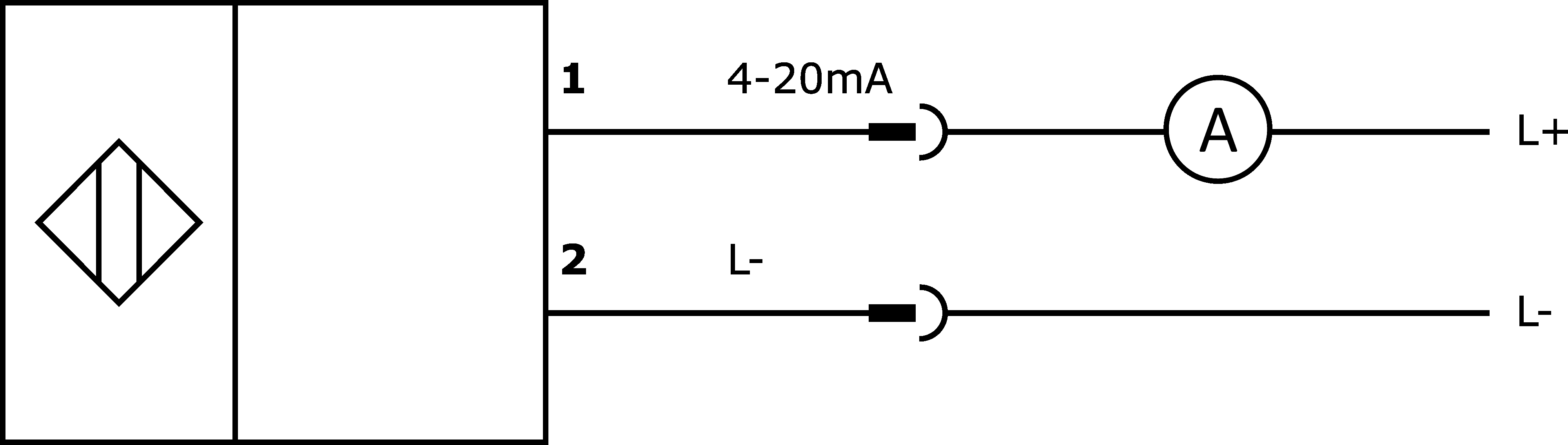

Schemat połączeń
Model 3D
Porównaj

Czujniki ciśnienia - Przetwornik ciśnienia

Czujniki ciśnienia nadają się do pomiaru różnych mediów z wysoką dokładnością. Są one dostępne z wyjściem przełączającym i/lub wyjściem analogowym. W zależności od typu urządzenia, zmierzone wartości mogą być rejestrowane za pomocą oprogramowania komputerowego. Czujniki te są stosowane we wszystkich obszarach, np. w aplikacjach pneumatycznych i hydraulicznych.

Inne właściwości

Odpowiedni dla
Media płynne
Wyświetlacz pomiaru
Względny
Temperatura otoczenia
80°C
Zastosowania
Zastosowania hydrauliczne, Zastosowania pneumatyczne

Właściwości elektryczne

Czas reakcji
4ms
Konstrukcja wyjścia analogowego
4 - 20 mA
Projekt połączenia elektrycznego
Korek zaworu typu A
Zakres pomiaru ciśnienia
0 - 400bar
Metoda pomiaru
Względny
Liczba biegunów
2
Względne odchylenie liniowości
0,5%
Względna dokładność pomiaru
0,3%
Względna powtarzalność
0,1%
Dryft temperatury w całym zakresie pomiarowym
1%
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Napięcie robocze
8-30VDC
Podłączenie elektryczne
Wtyczka zaworu typu A 2-biegunowa

Właściwości mechaniczne

Projekt połączenia procesowego
G1/2 cala B
Projekt
Cylinder gładki
Ciśnienie rozrywające
1 600bar
Długość gwintu
20mm
Podziałka gwintu
1,81mm
Długość
81mm
Maks. Ciśnienie robocze
600bar
Średnia temperatura
0 - 80°C
Ciśnienie nominalne
400bar
Klasa ochrony (IP)
IP65
Materiał obudowy
Stal nierdzewna 1.4404
Materiał czujnika
Stal nierdzewna 1.4404
Średnica
29mm
wymiary
Ø29 mm, długość 81 mm
Klasyfikacja Klasa
eClass-7.0 27200614
eClass-7.1 27200614
eClass-8.0 27200614
eClass-9.0 27200614
eClass-9.1 27200614
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 361 Czujniki ciśnienia (różne)
Wymiary opakowania 99 x 60 x 160mm
Masa brutto 200g
Numer taryfy celnej 90262020
Numer WEEE 40951076
