VÝBĚHOVÁ POLOŽKA

ER1D7130

ER1D7130
Nahrazující zboží?
Rádi vám poradíme!
LED kruhové světlo, Ø130mm, 4 segmenty, bílé světlo, 15W, 5000K, 8-pinový konektor M12, IP54, hliník+PMMA

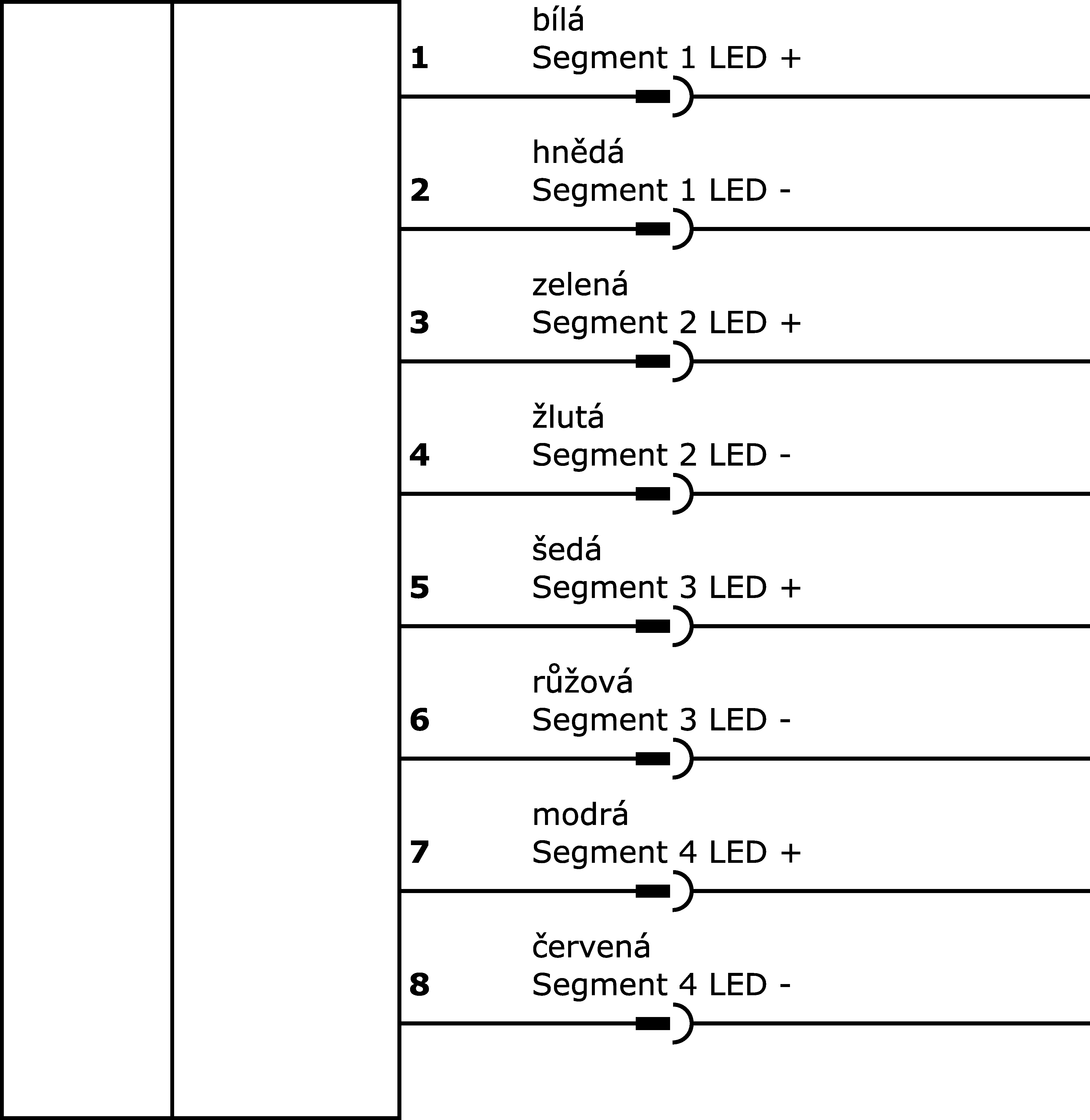

Diagram připojení
Rozměrový výkres
3D model
Porovnat

přídavné osvětlení fotoaparátu - Kruhová světla

Pro inspekční úlohy jakéhokoli druhu s kamerovým snímačem je zásadní volba správného osvětlení, protože pouze snímky s vysokým kontrastem lze reprodukovatelně vyhodnotit. A zde má osvětlení rozhodující vliv. Výběr závisí na různých faktorech, jako je vzdálenost od testovaného objektu, jeho velikost, kritérium testované součásti nebo očekávané podmínky prostředí.

Elektrické vlastnosti

Provedení elektrické přípojky
Konektor M12
Jmenovitý provozní proud
900mA
Ovladač blesku
nutný
Výkon
15W
Max. rázový proud
3 600mA
Počet pinů
8
Třída ochrany
III

Mechanické vlastnosti

Šířka
130mm
Výška
14mm
Vnitřní průměr
80mm
Délka
141mm
Průměr otvoru
80mm
Druh krytí (IP)
IP54
Rozptylové vlastnosti čelního skla
jasný
Materiál krytu
Hliník
Materiál čelního skla
Polymetylmetakrylát
Rozsah pracovní vzdálenosti
75 - 200mm

Optické vlastnosti

Rizikové skupiny
1
Osvětlení
LED
Druh světla
Bílé světlo
Úhel otvoru
80°

Ostatní vlastnosti

Zvláštnosti
s průchodem objektivu
Funkční rozsah
Relativní vlhkost (nekondenzující)
30 - 70%
Okolní teplota
10 - 30°C
Typ provozu
Bleskový provoz, Trvalý provoz, Spínací provoz
Důležité upozornění
Pro provoz je povinný LED regulátor. Přímé napájení 24 V DC svítidlo zničí.
