已停产产品

ER1D7130

ER1D7130
后续文章?
我们将很高兴为您提供建议!
LED 环形灯，直径 130mm，4 段，白光，15W，5000K，M12 插头 8 针，IP54，铝质+PMMA

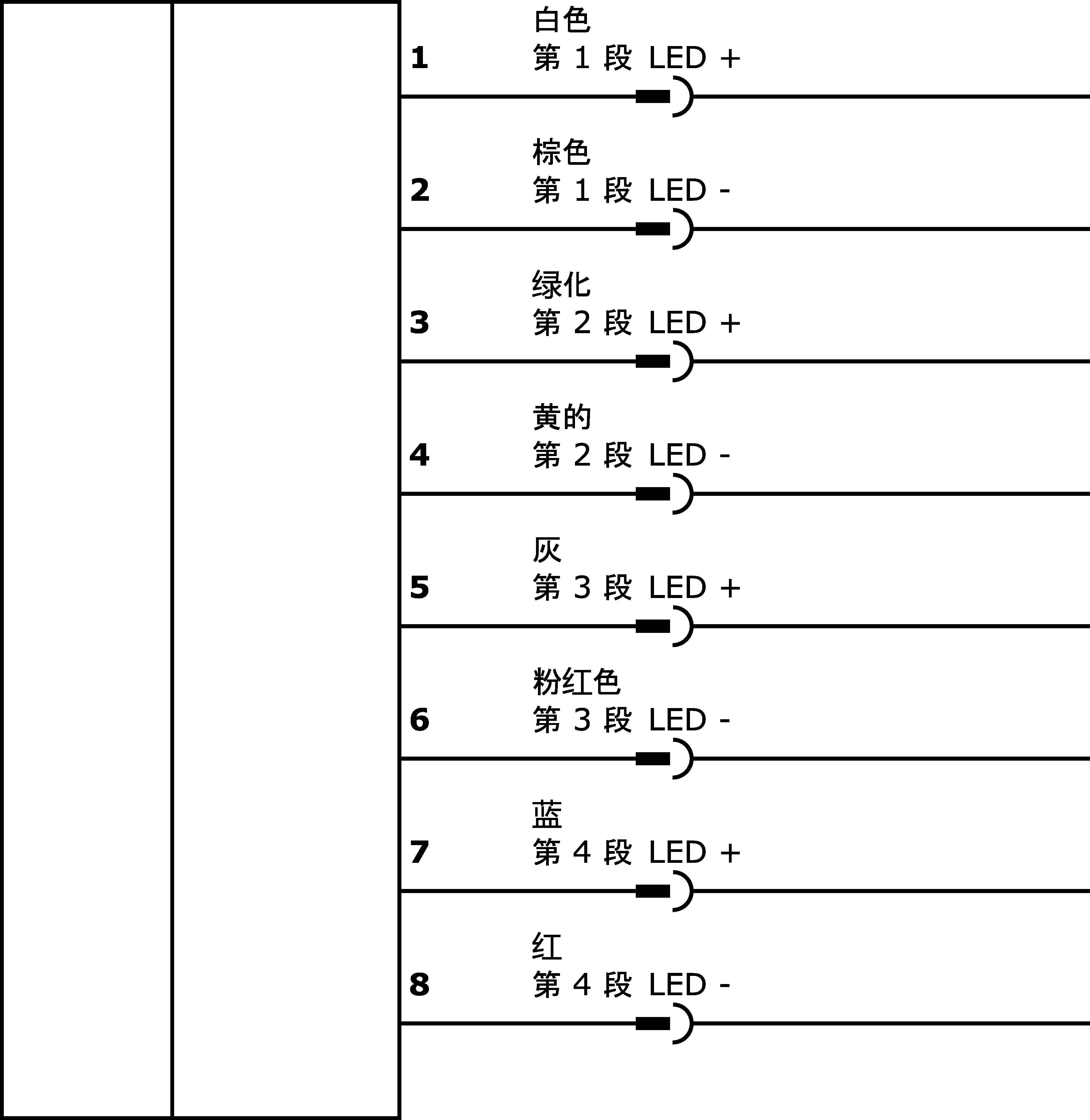

连接图
尺寸草图
3D模型
比较

摄像机辅助照明 - 环形灯

对于使用相机传感器的任何类型的检查任务，选择正确的照明是至关重要的，因为只有高对比度的图像才能得到可重复的评估。而在这里，照明具有决定性的影响。选择取决于各种因素，如与测试对象的距离、它的大小、要测试的部件标准或预期的环境条件。

主要特点

特点
带透镜
功能范围
相对湿度（无冷凝）
30 - 70%
环境温度
10 - 30°C
运行模式
闪光灯模式, 长期运行, 切换操作
重要说明
操作时必须使用 LED 控制器。直接使用 24VDC 会损坏灯具。

光学特性

风险组
1
灯具
LED
光源
白光
光束扩散的角度
80°

机械特性

宽度
130mm
高度
14mm
内径
80mm
长度
141mm
开口直径
80mm
保护程度（IP）
IP54
前面的屏幕散射行为
清楚
外壳材料
铝合金
前面的屏幕材料
聚甲基丙烯酸甲酯
工作距离范围
75 - 200mm

电气性能

电气连接的类型
连接器M12
额定工作电流
900mA
闪光灯控制器
需要
权力
15W
最大峰值电流
3,600mA
引脚数量
8
保护等级
三
寻找配件 ER1D7130 在这些产品组中。

连接技术

电缆插座M12 8线非屏蔽型

VK03E275
VK03E275
连接电缆，0.3 米，M12 插座 8 针直插，M23 插头 12 针直插，8x0.25mm²，黑色 PUR（聚氨酯），Ø6.3mm，30V，-30-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
194,40 €
您的价格
库存稀少
VK200A25
VK200A25
连接电缆，2米，M12母型（插座）8针直通，自由导体端，8线，PUR（聚氨酯），直径5.9毫米，适用于拖链和抗扭，油和冷却润滑剂，焊接区，无硅。
18,70 €
您的价格
有库存
VK500A25
VK500A25
连接电缆，5 米，M12 直插口 8 针，自由电缆端，8 芯，PUR（聚氨酯），Ø5.9 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
25,30 €
您的价格
有库存
VKA00A25
VKA00A25
连接电缆，10 米，M12 插座 8 针直电缆，自由电缆端，8 芯，PUR（聚氨酯），Ø5.9 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
36,10 €
您的价格
有库存
VKAE0A25
VKAE0A25
连接电缆，15 米，M12 插座 8 针直电缆，自由电缆端，8 芯，PUR（聚氨酯），Ø5.9 毫米，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
48,20 €
您的价格
有库存
VKB00A25
VKB00A25
连接电缆，20 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
58,80 €
您的价格
有库存

电缆插座M12 8线屏蔽式

VK205A21
VK205A21
连接电缆，2 米，M12 插口，8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,20 €
您的价格
有库存
VK205A25
VK205A25
连接电缆，2 米，M12 直插口 8 针，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
27,20 €
您的价格
有库存
VK505A21
VK505A21
连接电缆，5 米，M12 插口 8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
35,60 €
您的价格
有库存
VK505A25
VK505A25
连接电缆，5 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
35,60 €
您的价格
有库存
VKA05A21
VKA05A21
连接电缆，10 米，M12 插口，8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
49,90 €
您的价格
库存稀少
VKA05A25
VKA05A25
连接电缆，10 米，M12 直插口 8 针，自由电缆端头，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
49,90 €
您的价格
有库存
VKAE5A25
VKAE5A25
连接电缆，15 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
63,70 €
您的价格
库存稀少
VKB05A21
VKB05A21
连接电缆，20 米，M12 插口，8 针斜角，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
78,10 €
您的价格
有库存
VKB05A25
VKB05A25
连接电缆，20 米，M12 直插口 8 针，自由电缆终端，8x0.25mm²，PUR（聚氨酯），Ø6.6mm，30V，-25-90°C，IP67，屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
78,10 €
您的价格
库存稀少
VKC05A25
VKC05A25
连接电缆，30 米，M12 直插口 8 针，电缆自由端，8x0.25mm²，PUR（聚氨酯），屏蔽，耐拖链和扭转，耐油和冷却润滑剂，焊接区，无硅树脂
93,20 €
您的价格
库存稀少

装配

安装于EF750 / ER1B / ER1D

AO000653
AO000653
附件 光学，安装支架，134x49x36mm，阳极氧化铝
56,00 €
您的价格
根据要求
AO000654
AO000654
配件 光学，安装支架，130x66x61.5mm，阳极氧化铝。
61,20 €
您的价格
根据要求

将 ER1B/ER1D 环形灯安装在带 C 型支架的 OC53 上

AO000668
AO000668
附件 光学镜片，支架，塑料
75,50 €
您的价格
库存稀少
种类 级别
eClass-7.0 27310204
eClass-7.1 27310204
eClass-8.0 27310204
eClass-9.0 27310204
eClass-9.1 27310204
ETIM-6.0 EC000348
ETIM-7.0 EC000348
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 915相机照明
包装尺寸 165 x 85 x 185mm
总重量 386g
海关税号 94054239
WEEE编号 40951076
