PRODUTO DESCONTINUADO

ER1D7130

ER1D7130
Modelo sucessor?
Teremos todo o prazer em o aconselhar!
Anel luminoso LED, Ø130mm, 4 segmentos, luz branca, 15W, 5000K, ficha M12 de 8 pinos, IP54, alumínio+PMMA

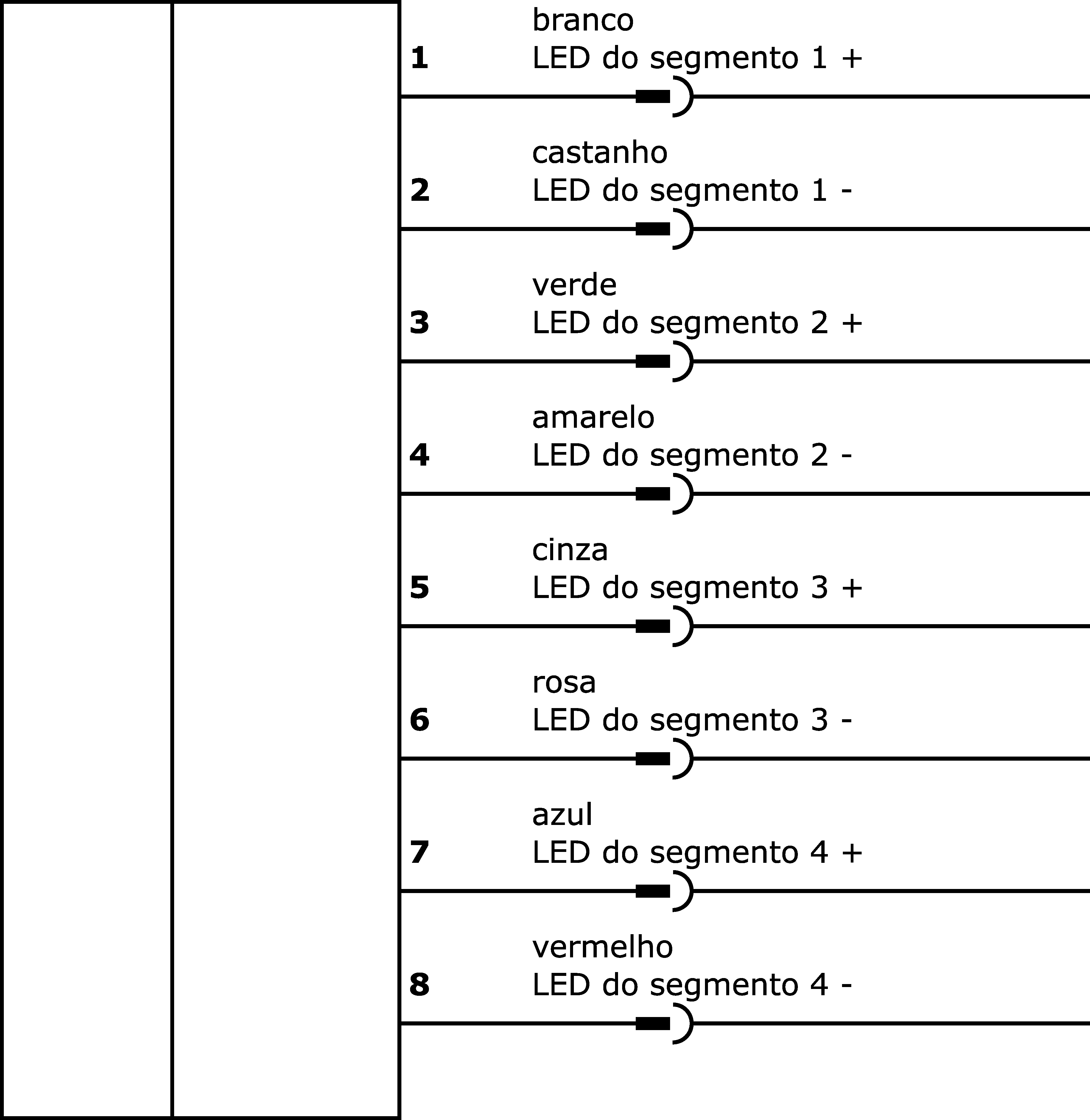

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

iluminação adicional da câmara - Anéis luminosos

Para tarefas de inspecção de qualquer tipo com um sensor de câmara, a selecção da iluminação correcta é essencial, uma vez que apenas imagens de alto contraste podem ser avaliadas de forma reprodutível. E aqui a iluminação tem uma influência decisiva. A selecção depende de vários factores, como a distância ao objecto de teste, o seu tamanho, o critério do componente a ser testado ou as condições ambientais esperadas.

Outras propriedades

Características especiais
com passagem de lente
Âmbito das funções
Vidro de proteção intercambiável
Humidade relativa (sem condensação)
30 - 70%
Temperatura ambiente
10 - 30°C
Modo de funcionamento
Modo de flash, Funcionamento permanente, Operação de comutação
Nota importante
É obrigatório um controlador LED para o funcionamento. Uma alimentação direta com 24VDC irá destruir a luminária.

Propriedades eléctricas

Concepção da ligação eléctrica
Conector M12
Corrente operacional nominal
900mA
Controlador de flash
necessário
Potência
15W
Máximo. Corrente de pico
3.600mA
Número de postes
8
Classe de protecção
III

Propriedades mecânicas

Largo
130mm
Altura
14mm
Diâmetro interior
80mm
Comprimento
141mm
Diâmetro de abertura
80mm
Classe de protecção (IP)
IP54
Comportamento de dispersão pára-brisas
claro
Material do invólucro
Alumínio
Material do pára-brisas
Polimetacrilato de metilo
Alcance da distância de trabalho
75 - 200mm

Propriedades ópticas

Grupo de risco
1
Iluminador
LED
Tipo de luz
Luz branca
Ângulo de abertura
80°
