Tecnologia de ligação - Tomadas de cabos / conectores pré-montados nos dois lados

VK03E275

VK03E275
Preço de tabela
194,40 €
Escassa
Cabo de ligação, 0,3m, tomada M12 de 8 pinos rectos, ficha M23 de 12 pinos rectos, 8x0,25mm², PUR (poliuretano) preto, Ø6,3mm, 30V, -30-90°C, IP67, blindado, resistente a correntes de arrasto e à torção, óleos e lubrificantes de arrefecimento, zona de soldadura, sem silicone

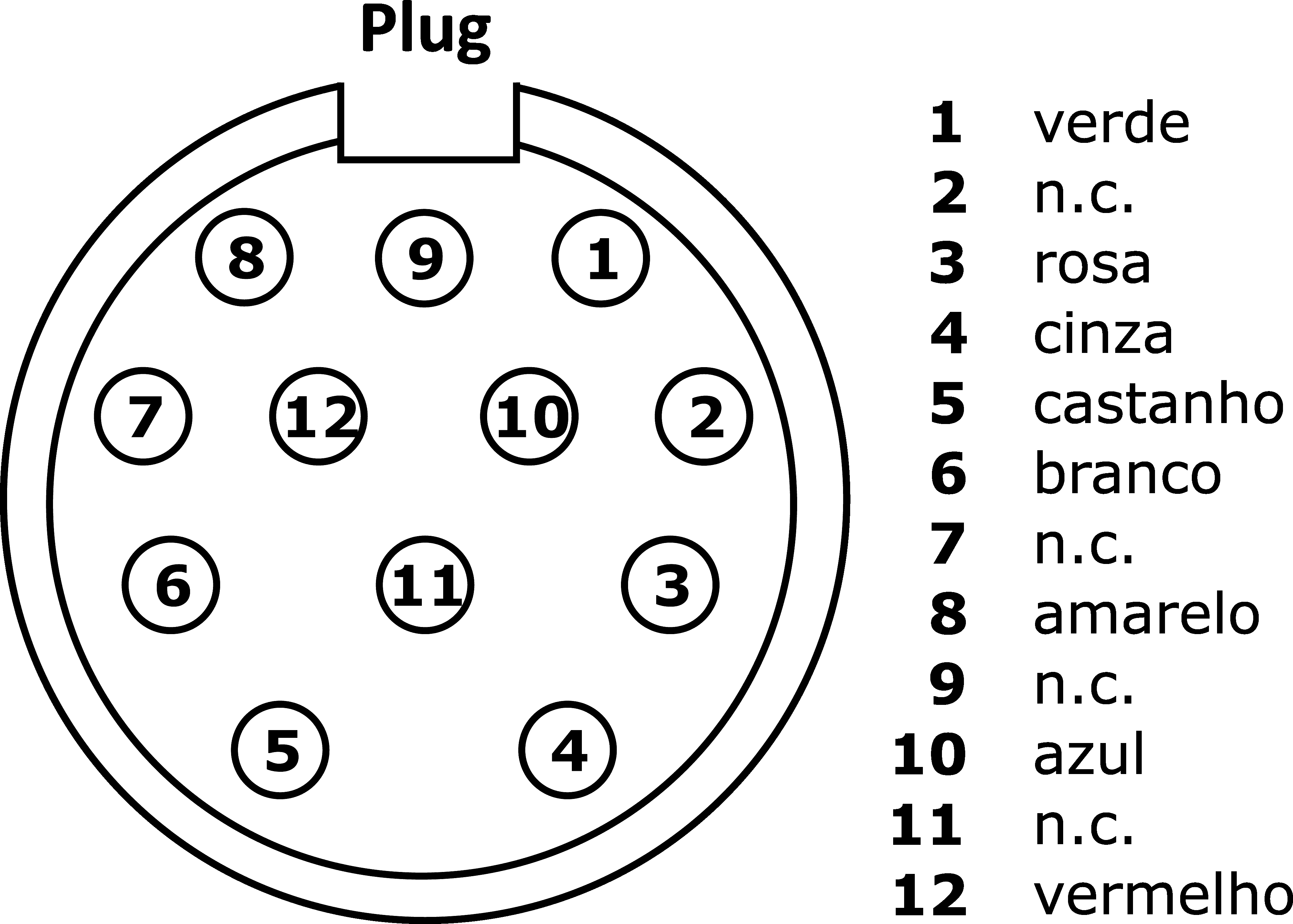

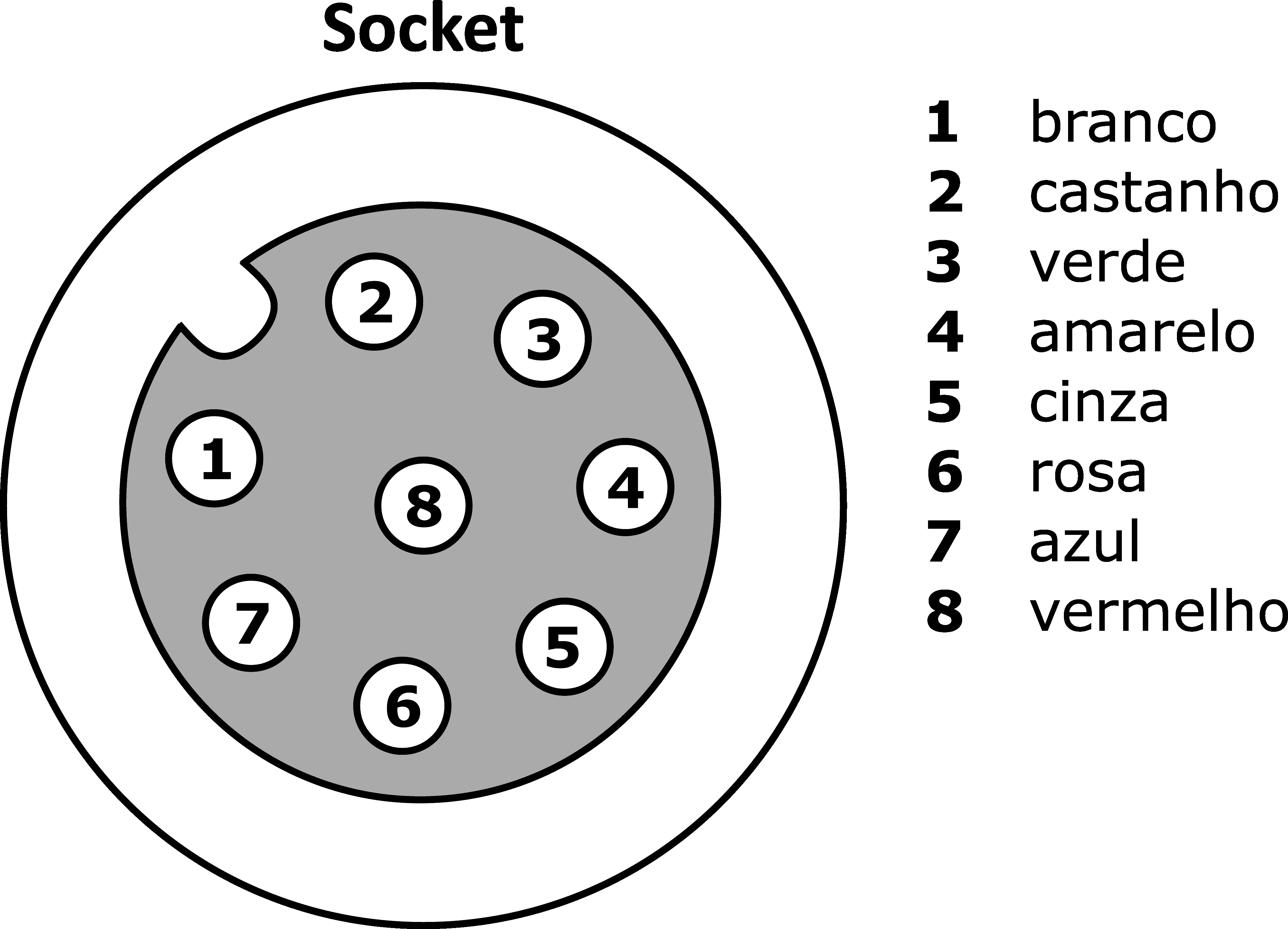

diagrama do circuito
Modelo 3D
Comparar

Tecnologia de ligação - Tomadas de cabos / conectores pré-montados nos dois lados

Este cabo de ligação tem ligações pré-montadas em ambos os lados. Pode ser utilizado para integrar, de forma económica, dispositivos finais com uma ligação de ficha através de um distribuidor ou de um módulo lógico.

Um lado do VK03E275 está equipado com uma tomada de cabo M12 de 8 pinos retos e o outro com uma ficha de cabo M23 de 12 pinos retos. Os núcleos do cabo com uma bainha de plástico (PUR) podem ser carregados cada um com 1,5A.

Outras propriedades

Retardador de chama
de acordo com a norma EN 60332-2-2
Temperatura ambiente
-30 - 90°C
Aplicações
Adequado para correntes de arrasto, Área de soldadura

Propriedades eléctricas

Tipo de contacto da ficha Ligação A
Feminino
Tipo de contacto da ficha Ligação B
Macho (ficha)
Ligação eléctrica versão A
M12
Ligação eléctrica versão B
M23
Número de pólos de ligação A
8
Número de pólos de ligação B
12
Capacidade de carga actual
1,5A
Blindado
Sim

Propriedades mecânicas

Diâmetro do cabo
6,3mm
Estrutura de base
32 x 0,1 mm
Secção transversal do condutor
0,25mm²
Número do fio
8
Cor da bainha do cabo
preto
Comprimento do cabo
0,3m
Ligação de alimentação do cabo A
direito
Ligação de alimentação do cabo B
direito
Binário de aperto máximo da ligação A
1Nm
Classe de protecção (IP)
IP67
Material de revestimento de contacto
Ouro
Material da bainha do cabo
Plástico (PUR)
Material da base de contacto
Latão
Temperatura exterior admissível do cabo, instalação fixa
-40 - 90°C
Temperatura exterior admissível do cabo, em movimento
-30 - 90°C
Propriedades dos materiais
Sem halogéneos, Resistente à hidrólise, Sem LABS, Resistente ao ozono, Sem silicone, Resistente aos raios UV
Resistência ambiental
Óleos, Lubrificantes de arrefecimento
Classificação Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 851 tomadas de cabo / conectores (ambos os lados prontos a usar)
dimensões da embalagem 140 x 30 x 220mm
Peso bruto 109g
Pegada de CO2 0,44kg CO₂e
Número da pauta aduaneira 85444290
Número WEEE 40951076
