Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

VK03E275

VK03E275
Listenpreis
194,40 €
Bestand knapp
Verbindungsleitung, 0,3m, M12 Dose 8polig gerade, M23 Stecker 12polig gerade, 8x0,25mm², PUR (Polyurethan) schwarz, Ø6,3mm, 30V, -30-90°C, IP67, Geschirmt, Schleppketten- und torsionsfähig, Öle und Kühlschmiermittel, Schweißbereich, Silikonfrei

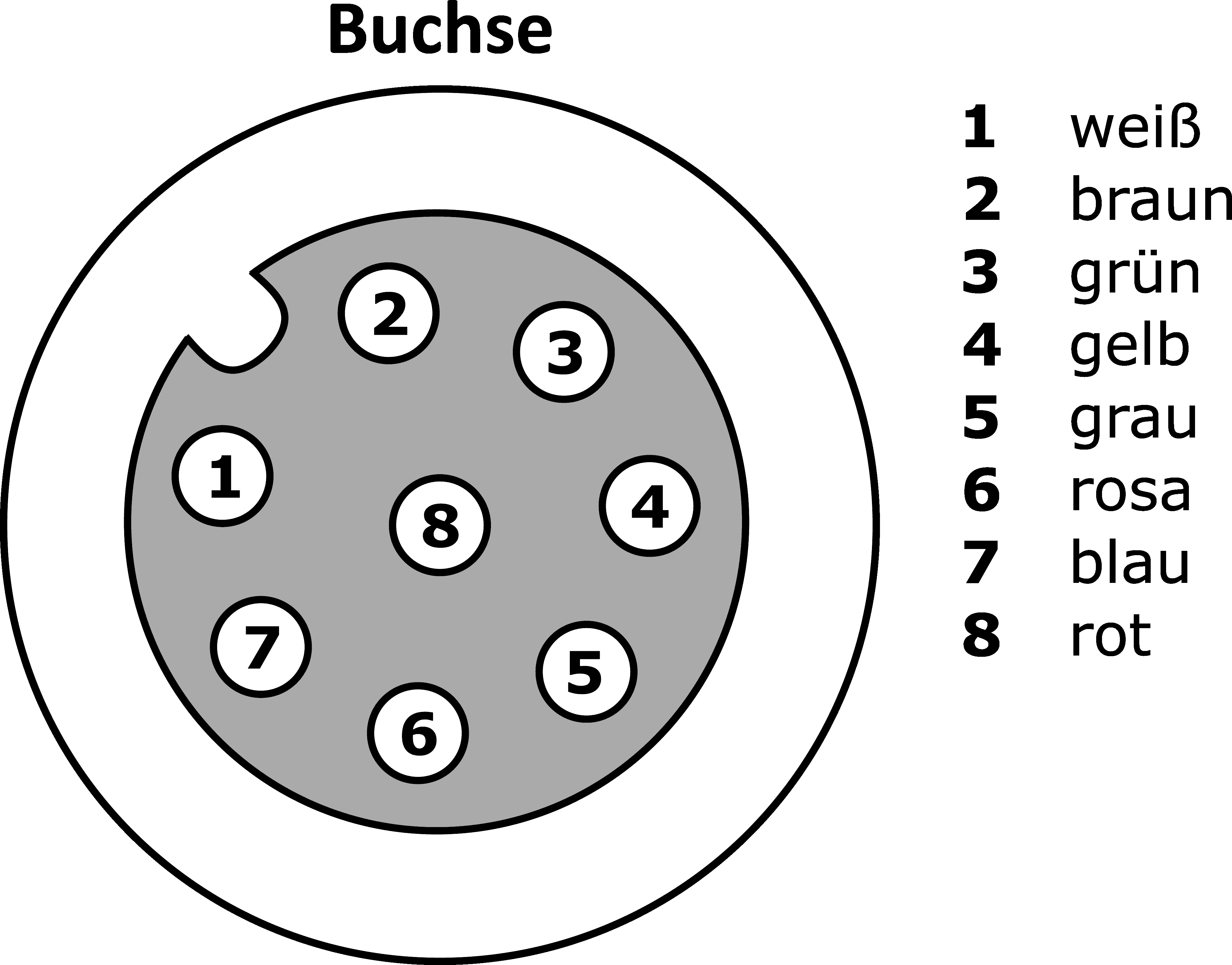

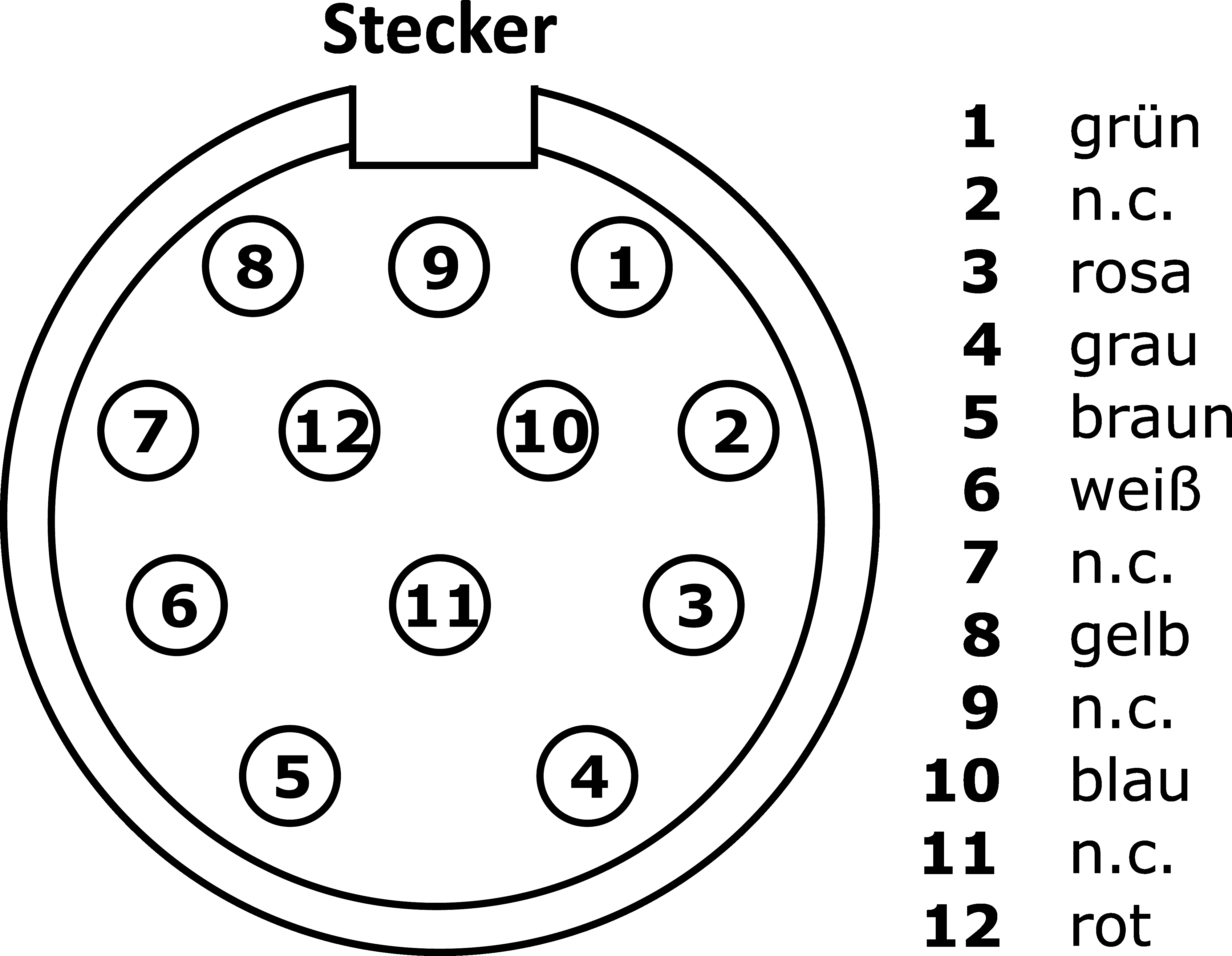

Anschlussbild
Vergleichen

Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

Diese Verbindungsleitung hat beidseitig vorkonfektionierte Anschlüsse. Mit ihr lassen sich Kostengünstig Endgeräte mit einer Steckverbindung über einen Verteiler oder ein Logikmodul in einbinden.

Die eine Seite des VK03E275 ist mit einer geraden 8-poligen M12-Kabeldose und die andere mit einem geraden 12-poligen M23-Kabelstecker ausgestattet. Die Adern der Leitung mit einem Mantel aus Kunststoff (PUR) lassen sich jeweils mit 1.5A belasten.

Elektrische Eigenschaften

Ausführung des Steckkontaktes Anschluss A
Female (Buchse)
Ausführung des Steckkontaktes Anschluss B
Male (Stecker)
Ausführung elektrischer Anschluss A
M12
Ausführung elektrischer Anschluss B
M23
Polzahl Anschluss A
8
Polzahl Anschluss B
12
Strombelastbarkeit
1,5A
Geschirmt
Ja

Mechanische Eigenschaften

Leitungsdurchmesser
6,3mm
Aderaufbau
32 x 0,1mm
Leiterquerschnitt
0,25mm²
Ader-Zahl
8
Farbe des Kabelmantels
schwarz
Kabellänge
0,3m
Kabelzuführung Anschluss A
gerade
Kabelzuführung Anschluss B
gerade
Maximales Anzugsdrehmoment Anschluss A
1Nm
Schutzart (IP)
IP67
Werkstoff der Kontaktbeschichtung
Gold
Werkstoff des Kabelmantels
Kunststoff (PUR)
Werkstoff des Kontaktgrundkörpers
Messing
Zul. Kabelaußentemperatur, fest verlegt
-40 - 90°C
Zul. Kabelaußentemperatur, in Bewegung
-30 - 90°C
Werkstoffeigenschaften
Halogenfrei, Hydrolysefest, LABS-frei, Ozonbeständig, Silikonfrei, UV-Beständig
Umgebungsbeständigkeiten
Öle, Kühlschmiermittel

Sonstige Eigenschaften

Flammwidrig
nach EN 60332-2-2
Umgebungstemperatur
-30 - 90°C
Anwendungen
Schleppkettentauglich, Schweißbereich
Klassifizierung Klasse
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Merkmal Wert
RoHS konform Ja
REACH-konform Ja
TSCA-konform Ja
IPF Produktgruppe 851 Kabeldosen/-stecker (beidseitig konfektioniert)
Verpackungsmaße 140 x 30 x 220mm
Bruttogewicht 109g
CO2-Fußabdruck 0,44kg CO₂e
Zolltarifnummer 85444290
WEEE-Nummer 40951076
