Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

VK03E275

VK03E275
Prezzo di listino
194,40 €
Carenza di scorte
Cavo di collegamento, 0,3 m, presa M12 a 8 poli diritti, spina M23 a 12 poli diritti, 8x0,25 mm², PUR (poliuretano) nero, Ø6,3 mm, 30 V, -30-90°C, IP67, schermato, resistente alla catena di trascinamento e alla torsione, oli e lubrificanti di raffreddamento, area di saldatura, senza silicone

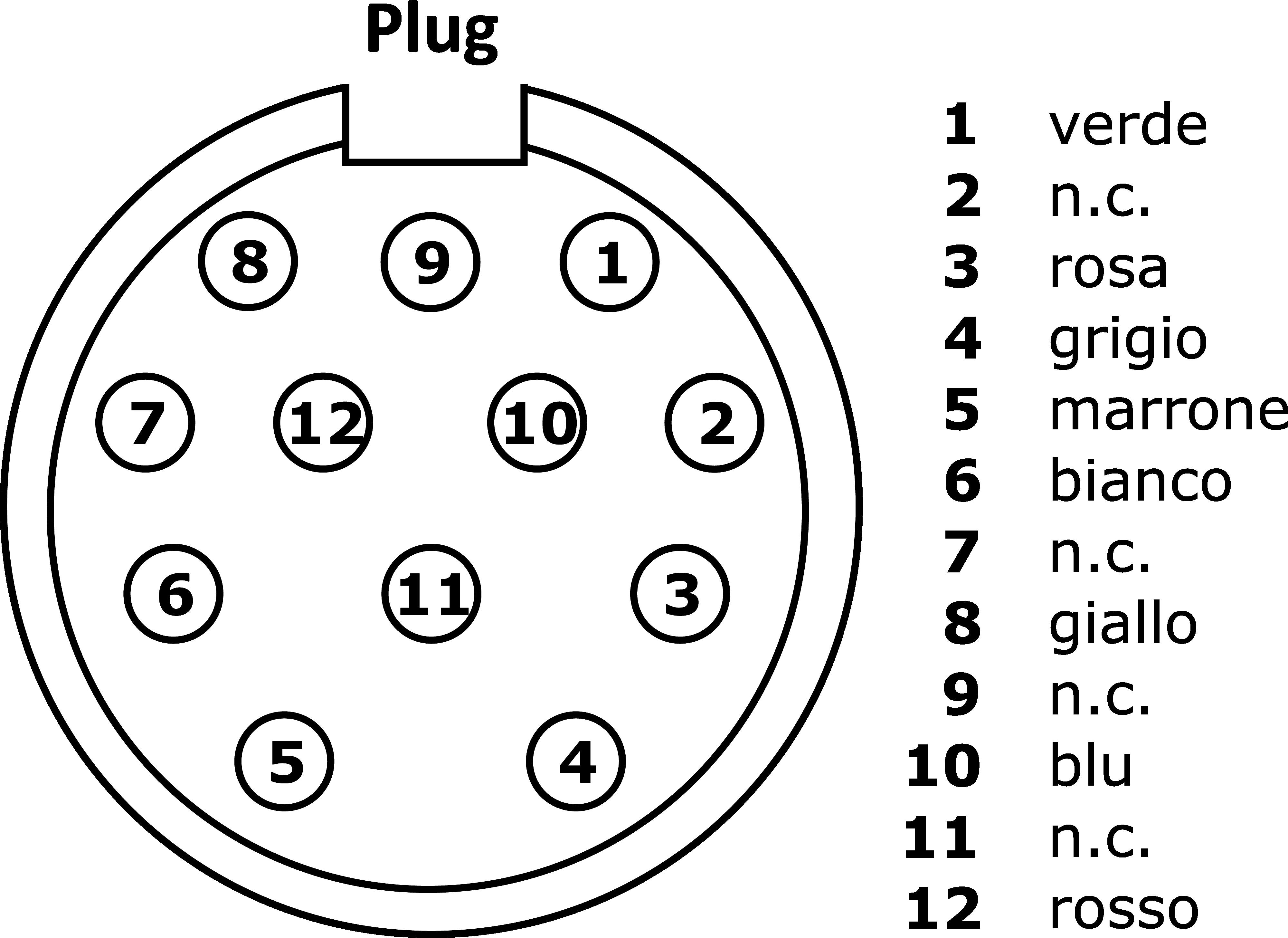

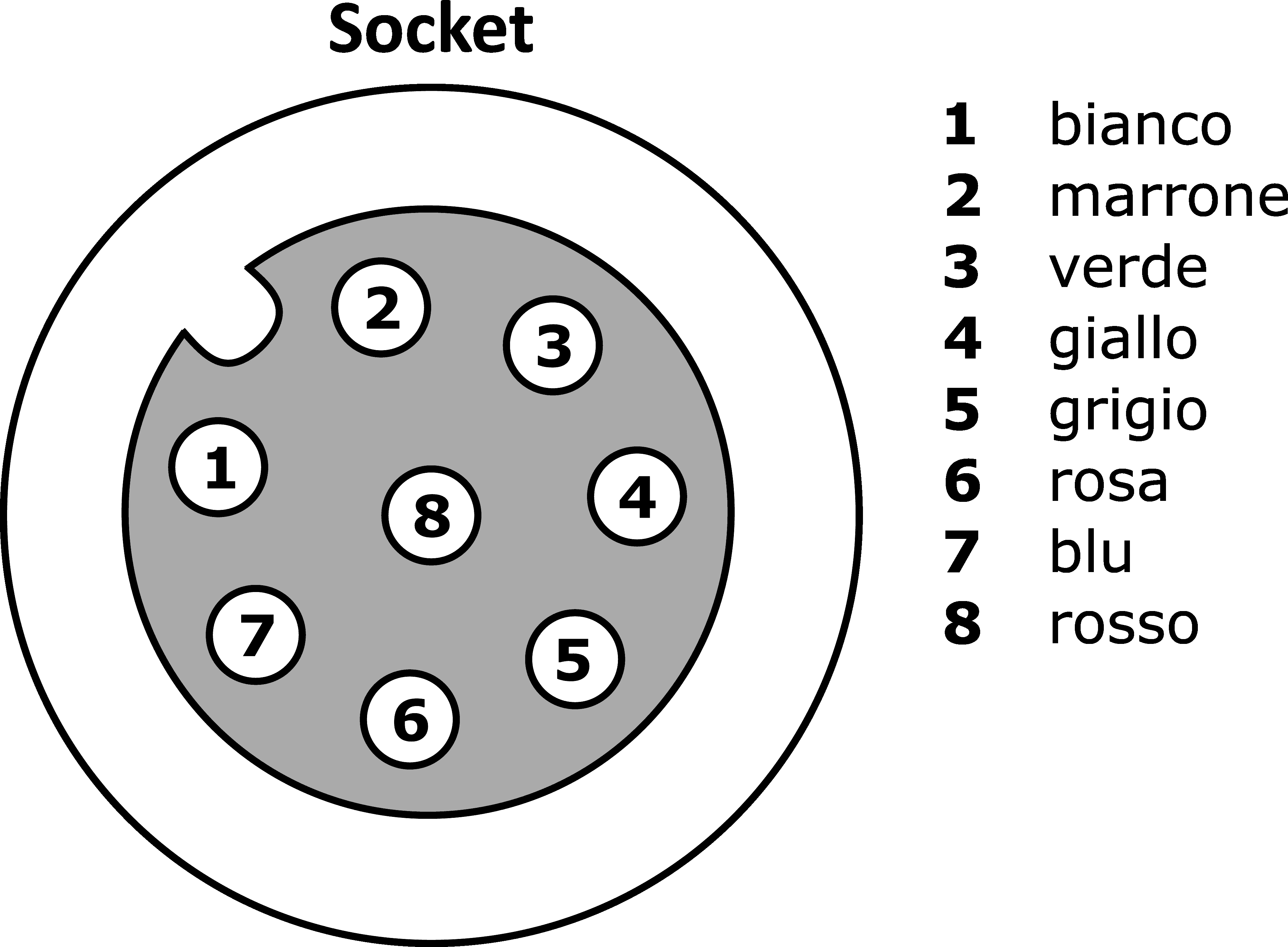

Schema di collegamento
Confronto

Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

Questo cavo di collegamento presenta connessioni preassemblate su entrambi i lati. Può essere utilizzato per integrare in modo economico i dispositivi finali con una connessione a spina tramite un distributore o un modulo logico.

Un lato del VK03E275 è dotato di una presa per cavo M12 a 8 pin e l'altro di una spina per cavo M23 a 12 pin. Le anime del cavo con guaina in plastica (PUR) possono essere caricate ciascuna con 1,5A.

Altre proprietà

Ritardante di fiamma
secondo EN 60332-2-2
Temperatura ambiente
-30 - 90°C
Adatto per catene di trascinamento, Area di saldatura

Proprietà elettriche

Tipo di contatto a spina Connessione A
Femmina (presa)
Tipo di contatto a spina Connessione B
Maschio (spina)
Versione di collegamento elettrico A
M12
Collegamento elettrico versione B
M23
Numero di poli di collegamento A
8
Numero di poli di collegamento B
12
Capacità di carico attuale
1,5A
Schermato
Sì

Proprietà meccaniche

Diametro del cavo
6,3mm
Struttura centrale
32 x 0,1 mm
Sezione del conduttore
0,25mm²
Numero di core
8
Colore della guaina del cavo
nero
Lunghezza del cavo
0,3m
Collegamento di alimentazione del cavo A
dritto
Collegamento di alimentazione del cavo B
dritto
Coppia massima di serraggio attacco A
1Nm
Classe di protezione (IP)
IP67
Materiale del rivestimento di contatto
Oro
Materiale della guaina del cavo
Plastica (PUR)
Materiale del corpo della base di contatto
ottone
Temperatura esterna ammissibile del cavo, installazione fissa
-40 - 90°C
Temperatura esterna ammissibile del cavo, in movimento
-30 - 90°C
Senza alogeni, Resistente all'idrolisi, Senza LABS, Resistente all'ozono, Senza silicone, Resistente ai raggi UV
Olii, Lubrificanti per il raffreddamento
Classificazione Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 851 Prese/spine per cavi (assemblate su entrambi i lati)
Dimensioni dell'imballaggio 140 x 30 x 220mm
Peso lordo 109g
0,44kg CO₂e
Numero di tariffa doganale 85444290
Numero WEEE 40951076
