Indukční senzory - Standardní spínací vzdálenost
IB081174
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 62,60 € | – |
| 5 | 60,72 € | 3% / 1,88 € |
| 10 | 59,47 € | 5% / 3,13 € |
| 20 | 57,59 € | 8% / 5,01 € |
| 50 | 55,09 € | 12% / 7,51 € |
Na skladě
Snímač Indukční, M8x1 45dlouhé, Zalícované, Sn: 1,5, 10-30V DC, NPN Spínací kontakt, Konektor M8 3pólový, IP67, Ušlechtilá ocel 1.4305
Včetně Matice
Porovnat
Indukční senzory - Standardní spínací vzdálenost
IB081174 je indukční senzor, který rozpoznává vodivé kovy na krátkou vzdálenost a není ovlivněn jinými materiály. Díky tomu je obzvláště vhodný pro použití v prostředí se znečištěním a v náročných podmínkách prostředí. Senzor je vyroben v souladu s normou EN 60947-5-2 a je vhodný pro standardní aplikace. Spínací vzdálenost se nastavuje ve výrobě pomocí normové měřicí desky, jejíž délka hrany odpovídá průměru povrchu snímače.
V souladu s normou dosahuje senzor pro zapuštěnou montáž spínací vzdálenosti 1,5 mm. Válcové pouzdro snímače je vyrobeno z nerezové oceli 1.4305 a má závit M8x1 mm. Elektrické připojení se provádí prostřednictvím tříkolíkového konektoru M8.
Elektrické vlastnosti
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- NPN
- Jmenovitý spínací proud
- 200mA
- Hystereze
- 15%
- Opravný faktor (Alu)
- 0,3
- Opravný faktor (Cu)
- 0,2
- Opravný faktor (Ms)
- 0,4
- Opravný faktor (St37)
- 1
- Opravný faktor (VA)
- 0,7
- Proud naprázdno
- 15mA
- Počet pinů
- 3
- Relativní přesnost opakování
- 10%
- Snímací rozsah
- 1,5mm
- Frekvence spínání
- 1 000Hz
- Pokles napětí
- 2V
- Zobrazení
- LED displej
- Provozní napětí

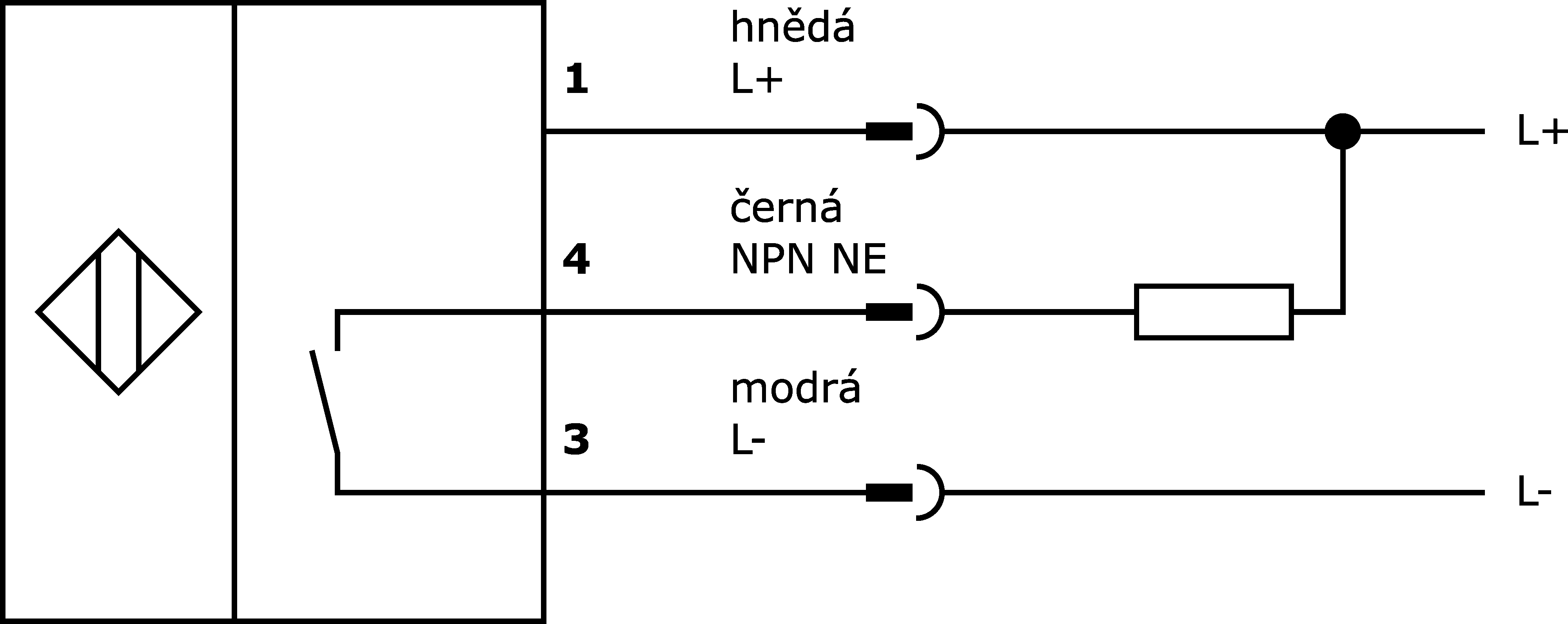

- Elektrické připojení
Mechanické vlastnosti
- Směrování kabelového přívodu
- axiální
- Design
- Válec, závit
- Délka závitu
- 31mm
- Stoupání závitu
- 1mm
- Kabelový přívod
- axiální
- Délka
- 45mm
- Mechanická podmínka montáže pro snímač
- lícující
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PBT)
- Materiál krytu
- Ušlechtilá ocel 1.4305
- Rozměr závitu
- M8
- rozměry
Ostatní vlastnosti
- Okolní teplota
- -25 - 70°C
- Referenční médium / objekt
- Normovaná měřicí deska FE360 8x8x1mm
