Indukční senzory - Standardní spínací vzdálenost
IB090102
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 78,90 € | – |
| 5 | 76,53 € | 3% / 2,37 € |
| 10 | 74,96 € | 5% / 3,94 € |
| 20 | 72,59 € | 8% / 6,31 € |
| 50 | 69,43 € | 12% / 9,47 € |
Malé skladové zásoby

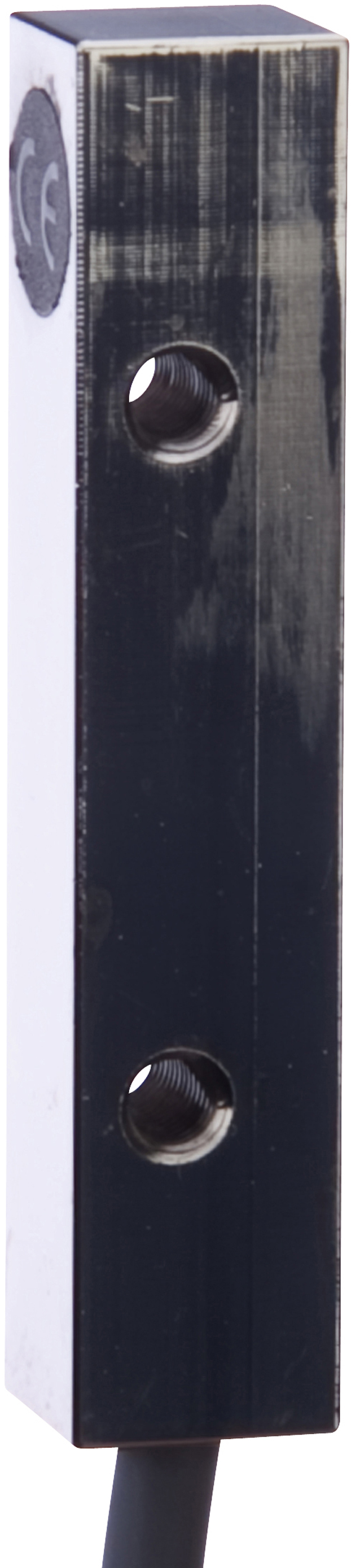

Snímač Indukční, 40x8x8mm, Zalícované, Sn: 1,5, 10-30V DC, PNP Spínací kontakt, Kabely 10m PVC, IP67, Mosaz niklovaný
Porovnat
Indukční senzory - Standardní spínací vzdálenost
Indukční snímač IB090102 je speciálně navržen tak, aby detekoval vodivé kovy na krátkou vzdálenost a zároveň nebyl ovlivněn jinými materiály. Díky tomu je ideální pro použití v oblastech se znečištěním a v náročných podmínkách prostředí.
Senzor splňuje požadavky normy EN 60947-5-2 a je vhodný pro standardní aplikace. Spínací vzdálenost se nastavuje z výroby pomocí normové měřicí desky, která má stejnou délku hrany jako povrch senzoru. V souladu s normami dosahuje senzor pro zapuštěnou montáž spínací vzdálenosti 1,5 mm. Pouzdro snímače má tvar krychle a je vyrobeno z mosazi s nařezaným závitem. Snímač je elektricky připojen pomocí třívodičového propojovacího kabelu o délce 10 m.
Elektrické vlastnosti
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení elektrické přípojky
- Kabely
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 200mA
- Hystereze
- 5%
- Proud naprázdno
- 10mA
- Snímací rozsah
- 1,5mm
- Frekvence spínání
- 1 000Hz
- Pokles napětí
- 2V
- Zobrazení
- LED displej
- Provozní napětí
- Elektrické připojení
Mechanické vlastnosti
- Počet vodičů
- 3
- Design
- Kvádr
- Šířka
- 8mm
- Výška
- 40mm
- Délka kabelu
- 10m
- Kabelový přívod
- axiální
- Délka
- 8mm
- Max. utahovací moment
- 1Nm
- Mechanická podmínka montáže pro snímač
- lícující
- Povrch
- niklovaný
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PA6.1, vyztužený skleněnými vlákny 15%)
- Materiál krytu
- Mosaz
- Opláštění kabelu
- Plast (PVC)

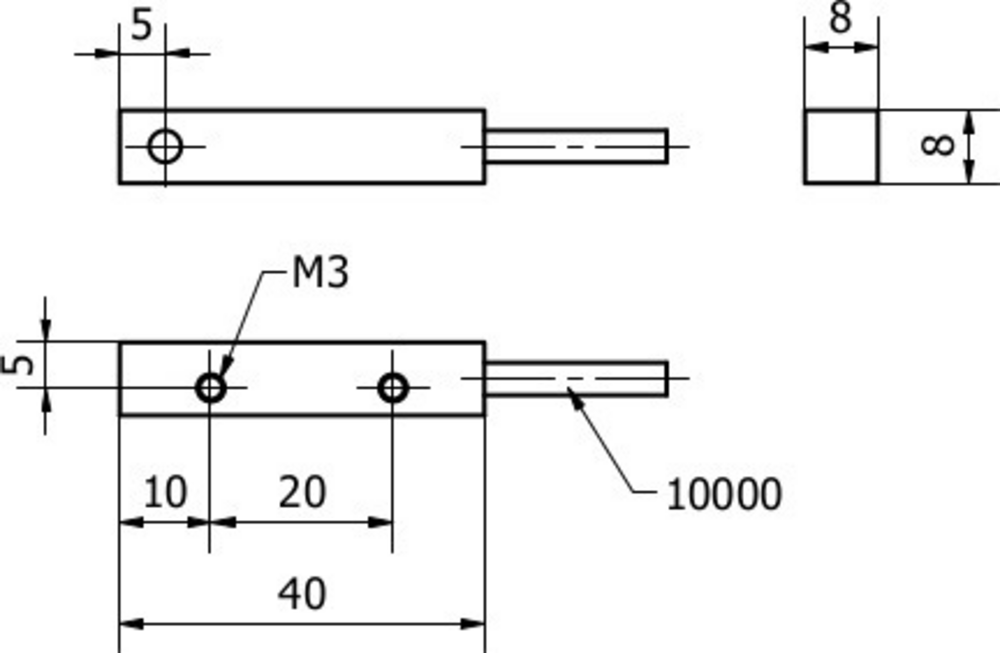

- rozměry
Ostatní vlastnosti
- Okolní teplota
- -25 - 70°C
Příslušenství pro IB090102
najdete v těchto produktových skupinách:
Mechanické písty
Adaptér zdvihátka pro senzory IB09
Montáž
Montážní systém pro AY000118
Na skladě
Malé skladové zásoby
Upevnění design 09
Na skladě
Nástroj
Testery senzorů
Ostatní senzory
Napájení 24V DC/100mA spínacího zesilovače
Napájení 24V DC/2 – 10A
Technologie připojení
Kabelový konektor M12 4pólový sériová produkce
Kabelový konektor M8 3pólový sériová produkce
Kabelový konektor M8 4pólový sériová produkce
Logický modul montážní lišty
Ochranná hadice
Přepínací stupně svorka
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.4 MB
-
pdfIndividuální datový listPDF-Soubor, 1,015 KB
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 475 KB
-
pdfShoda materiáluPDF-Soubor, 483 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 255 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 215 Indukční senzory (ve tvaru kvádru) |
| Rozměry balení | 74 x 74 x 143mm |
| Hrubá váha | 163g |
| 0,51kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
