Indukční senzory - Standardní spínací vzdálenost
IB121221
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 61,20 € | – |
| 5 | 59,36 € | 3% / 1,84 € |
| 10 | 58,14 € | 5% / 3,06 € |
| 20 | 56,30 € | 8% / 4,90 € |
| 50 | 53,86 € | 12% / 7,34 € |
Malé skladové zásoby
Snímač Indukční, M12x1 60dlouhé, Zalícované, Sn: 3, 10-30V DC, NPN Rozpínací kontakt, Konektor M12 3pólový, IP67, Mosaz niklovaný
Včetně Matice
Porovnat
Indukční senzory - Standardní spínací vzdálenost
Indukční snímač IB121221 byl vyroben v souladu s normami EN 60947-5-2 a je ideální pro použití ve znečištěném a drsném prostředí. Rozpoznává vodivé kovy na krátkou vzdálenost bez ovlivnění jinými materiály. Spínací vzdálenost 3 mm se nastavuje ve výrobě pomocí normové měřicí desky, jejíž délka hrany odpovídá průměru povrchu snímače. Snímač lze namontovat pod omítku, má mosazné pouzdro se závitem M12x1 mm a tříkolíkový konektor M12 pro elektrické připojení.
Elektrické vlastnosti
- Provedení spínací funkce
- Rozpínací kontakt (NC)
- Provedení elektrické přípojky
- Konektor M12
- Provedení spínacího výstupu
- NPN
- Jmenovitý spínací proud
- 200mA
- Hystereze
- 15%
- Opravný faktor (Alu)
- 0,3
- Opravný faktor (Cu)
- 0,2
- Opravný faktor (Ms)
- 0,4
- Opravný faktor (St37)
- 1
- Opravný faktor (VA)
- 0,7
- Proud naprázdno
- 15mA
- Počet pinů
- 3
- Relativní přesnost opakování
- 10%
- Snímací rozsah
- 3mm
- Frekvence spínání
- 800Hz
- Pokles napětí
- 2V
- Zobrazení
- LED displej
- Provozní napětí

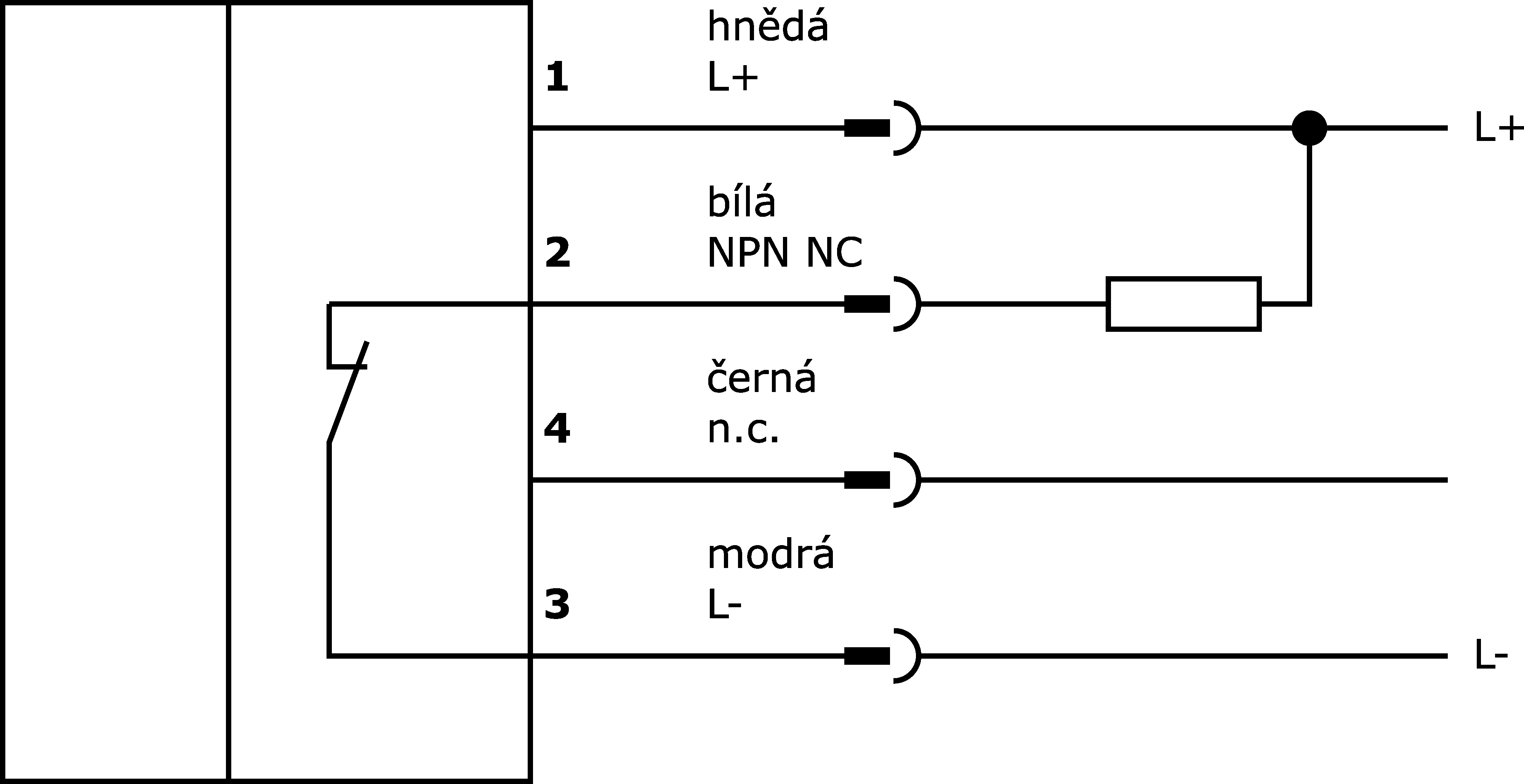

- Elektrické připojení
Mechanické vlastnosti
- Směrování kabelového přívodu
- axiální
- Design
- Válec, závit
- Délka závitu
- 40mm
- Stoupání závitu
- 1mm
- Kabelový přívod
- axiální
- Délka
- 60mm
- Mechanická podmínka montáže pro snímač
- lícující
- Povrch
- niklovaný
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PBT)
- Materiál krytu
- Mosaz
- Rozměr závitu
- M12
- rozměry
Ostatní vlastnosti
- Okolní teplota
- -25 - 70°C
- Referenční médium / objekt
- Normovaná měřicí deska FE360 12x12x1mm
