Indukční senzory - Standardní spínací vzdálenost
IB990636
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 45,10 € | – |
| 5 | 43,75 € | 3% / 1,35 € |
| 10 | 42,85 € | 5% / 2,26 € |
| 20 | 41,49 € | 8% / 3,61 € |
| 50 | 39,69 € | 12% / 5,41 € |
Na vyžádání
Indukční snímač, 28 × 10 × 16 mm, zapuštěný, Sn: 2, 5–24 V DC, -25–85 °C, připojení NAMUR k zesilovači, konektor AMP, IP65, PBT
Porovnat
Indukční senzory - Standardní spínací vzdálenost
Indukční přibližovací spínače jsou bezkontaktní snímače. Detekují všechny vodivé kovy, a to bez ohledu na to, zda jsou v pohybu, či nikoli. Dosažitelná spínací vzdálenost těchto zařízení závisí na materiálu objektu a jeho rozměrech. K těmto snímačům, odolným proti vibracím, lze přistupovat z boku i zepředu. Indukční snímače se používají pro detekci přítomnosti (např. nosiče výrobků), polohování (např. dvířka pecí), k počítání (např. matice/šrouby), ke snímání otáček (např. na ozubených kolech), v dopravníkových systémech (např. hadicové podavače) nebo k měření vzdálenosti (např. kontrola lisovaných spojů) kovových předmětů.
Elektrické vlastnosti
- Typ spínací funkce
- externí zesilovač (NAMUR)

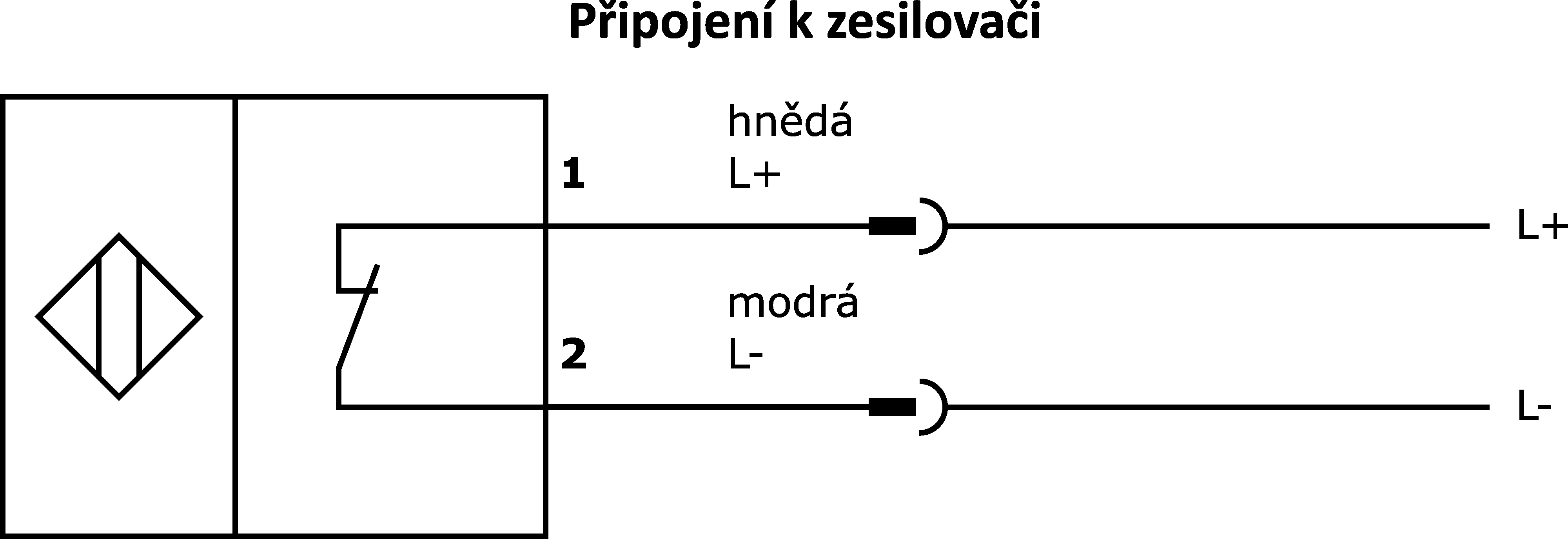

- Typ elektrického připojení
- Konektor AMP
- Jmenovitý spínací proud
- 2 100mA
- Opravný faktor (Alu)
- 0,25
- Opravný faktor (Cu)
- 0,2
- Opravný faktor (VA)
- 0,7
- Proud naprázdno
- 3mA
- Snímací rozsah
- 2mm
- Frekvence spínání
- 1 000Hz
- Provozní napětí
- 5–24 VDC
- Elektrické připojení
- Konektor AMP
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 16,3mm
- Výška
- 28mm
- Kabelový přívod
- axiální
- Délka
- 10,2mm
- Mechanická podmínka montáže pro snímač
- lícující
- Druh krytí (IP)
- IP65
- Materiál aktivní plochy snímače
- Plast (PBT)
- Materiál krytu
- PBT
- rozměry
- 10,2 × 16,3 × 28 mm
Ostatní vlastnosti
- Okolní teplota
- -25 - 85°C
Katalogové listy
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 326 KB
-
pdfShoda materiáluPDF-Soubor, 480 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 256 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
-
pdfFlyer unique sensor solutionsPDF-Soubor, 2.6 MB
-
pdfFlyer inductive sensorsPDF-Soubor, 16 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 215 Indukční senzory (ve tvaru kvádru) |
| Rozměry balení | 100 x 10 x 120mm |
| Hrubá váha | 8g |
| Uhlíková stopa | 0,02kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
