Capteurs inductifs - Distance de commutation normalisée

IB990636

IB990636
Prix catalogue
45,10 €
Quantité Prix Économies
1 45,10 € –
5 43,75 € 3% / 1,35 €
10 42,85 € 5% / 2,26 €
20 41,49 € 8% / 3,61 €
50 39,69 € 12% / 5,41 €
Sur demande
Capteur inductif, 28 x 10 x 16 mm, encastré, Sn : 2, 5-24 V CC, -25 à 85 °C, raccordement NAMUR à l'amplificateur, connecteur AMP, IP65, PBT

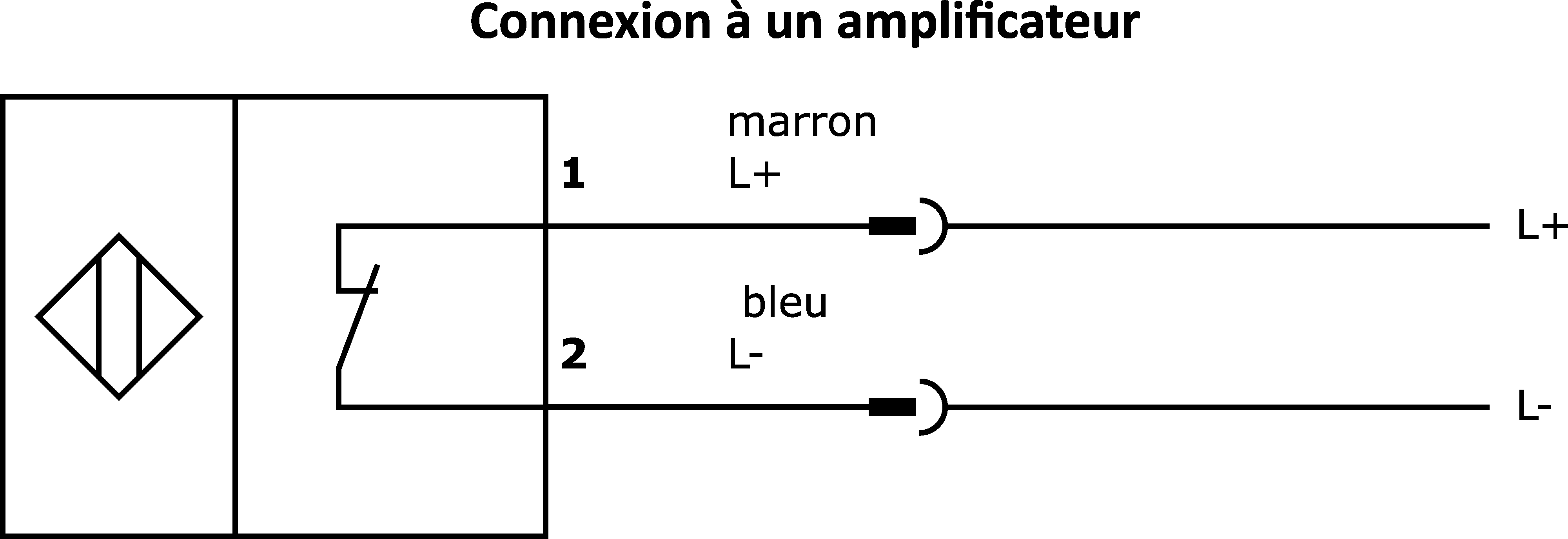

Schéma de connexion
Croquis coté
Modèle 3D
Comparer

Capteurs inductifs - Distance de commutation normalisée

Les détecteurs de proximité inductifs sont des capteurs fonctionnant sans contact. Ils détectent tous les métaux conducteurs, qu'ils soient en mouvement ou non. La distance de détection atteignable par ces appareils dépend du matériau de l'objet et de ses dimensions. Ces capteurs, insensibles aux vibrations, peuvent être approchés latéralement ou frontalement. Les détecteurs de proximité inductifs sont utilisés pour la détection de présence (par exemple, sur des supports de marchandises), le positionnement (par exemple, sur des portes de four), au comptage (par exemple, écrous / vis), à la mesure de la vitesse de rotation (par exemple, sur des roues dentées), sur des systèmes de convoyage (par exemple, des alimentations par tuyau) ou à la mesure de distances (par exemple, contrôle d’insertion) d’objets métalliques.

Autres caractéristiques

Température ambiante
-25 - 85°C

Caractéristiques électriques

Type de fonction de commutation
amplificateur externe (NAMUR)
Type de raccordement électrique
Connecteur AMP
Courant de coupure assigné
2 100mA
Facteur de correction (Alu)
0,25
Facteur de correction (Cu)
0,2
Facteur de correction (VA)
0,7
Courant à vide
3mA
Distance de commutation
2mm
Fréquence de commutation
1 000Hz
Tension de service
5-24 V CC
Raccordement électrique
Connecteur AMP

Propriétés mécaniques

Forme de construction
Parallélépipède rectangle
Largeur
16,3mm
Hauteur
28mm
Entrée de câble
axiale
Longueur
10,2mm
Condition de montage mécanique pour le capteur
à fleur de peau
Indice de protection (IP)
IP65
Matériau de la surface active du capteur
Plastique (PBT)
Matériau du boîtier
PBT
Dimensions
10,2 × 16,3 × 28 mm
Classification Classe
eClass-7.0 27270101
eClass-7.1 27270101
eClass-8.0 27270101
eClass-9.0 27270101
eClass-9.1 27270101
ETIM-6.0 EC002714
ETIM-7.0 EC002714
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la TSCA Oui
Groupe de produits IPF 215 Capteurs inductifs (parallélépipédiques)
Dimensions de l'emballage 100 x 10 x 120mm
Poids brut 8g
Empreinte carbone 0,02kg CO₂e
Numéro de tarif douanier 85365019
Numéro WEEE 40951076
