Induktive Sensoren - Norm-Schaltabstand
IB990636
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 45,10 € | – |
| 5 | 43,75 € | 3% / 1,35 € |
| 10 | 42,85 € | 5% / 2,26 € |
| 20 | 41,49 € | 8% / 3,61 € |
| 50 | 39,69 € | 12% / 5,41 € |
Auf Lager

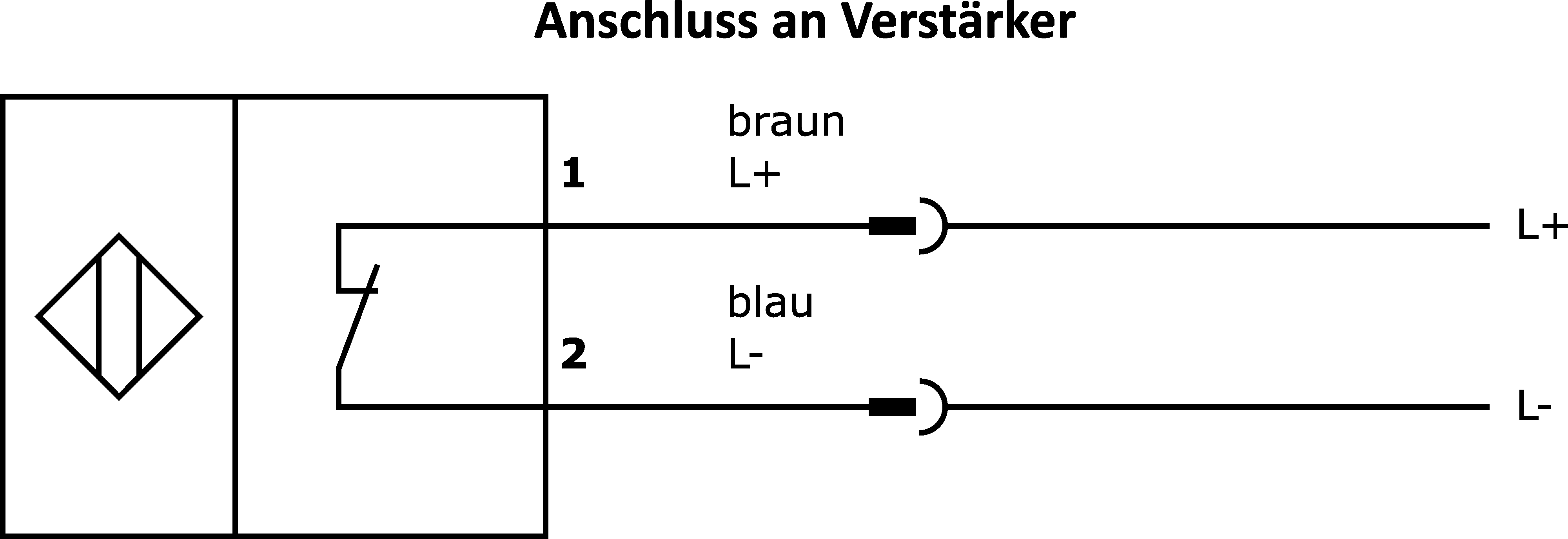

Sensor Induktiv, 28x10x16mm, bündig, Sn: 2, 5-24V DC, -25-85°C, NAMUR Anschluss an Verstärker, AMP-Stecker, IP65, PBT
Vergleichen
Induktive Sensoren - Norm-Schaltabstand
Induktive Näherungsschalter sind berührungslos arbeitende Sensoren. Sie erfassen sämtliche leitfähige Metalle, unabhängig davon, ob sie sich bewegen oder nicht. Der erreichbare Schaltabstand der Geräte ist dabei vom Objektmaterial und dessen Abmessungen abhängig. Die vibrationsunempfindlichen Sensoren können seitlich oder frontal angefahren werden. Induktive Näherungsschalter werden zur Anwesenheitsabfrage (z.B. Warengutträger), Positionierung (z.B. Ofenklappen), Zählung (z.B. Muttern / Schrauben), Drehzahlabfrage (z.B. an Zahnrädern), an Fördersystemen (z.B. Schlauchzuführungen) oder Abstandsmessungen (z.B. Einpresskontrolle) von metallischen Objekten eingesetzt.
Elektrische Eigenschaften
- Ausführung der Schaltfunktion
- externer Verstärker (NAMUR)
- Ausführung des elektrischen Anschlusses
- Stecker AMP
- Bemessungsschaltstrom
- 2.100mA
- Korrekturfaktor (Alu)
- 0,25
- Korrekturfaktor (Cu)
- 0,2
- Korrekturfaktor (VA)
- 0,7
- Leerlaufstrom
- 3mA
- Schaltabstand
- 2mm
- Schaltfrequenz
- 1.000Hz
- Betriebsspannung
- 5-24VDC
- Elektrischer Anschluss
- Stecker AMP
Mechanische Eigenschaften
- Bauform
- Quader
- Breite
- 16,3mm
- Höhe
- 28mm
- Kabelzuführung
- axial
- Länge
- 10,2mm
- Mechanische Einbaubedingung für Sensor
- bündig
- Schutzart (IP)
- IP65
- Werkstoff der aktiven Fläche
- Kunststoff (PBT)
- Werkstoff des Gehäuses
- Kunststoff (PBT)
- Abmessungen
- 10,2x16,3x28mm
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 85°C
Datenblätter
Zeichnungen
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 326 KB
-
pdfMaterial CompliancePDF-Datei, 480 KB
-
pdfEU-KonformitätserklärungPDF-Datei, 255 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 254 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 248 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 243 KB
Produktflyer
-
pdfProduktflyer einzigartige SensorlösungenPDF-Datei, 2,3 MB
-
pdfProduktflyer Induktive SensorenPDF-Datei, 4,8 MB
-
pdfProdukte die begeisternPDF-Datei, 2,7 MB
Whitepaper
Anwendungsbeispiele
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 215 Induktive Sensoren (quaderförmig) |
| Verpackungsmaße | 100 x 10 x 120mm |
| Bruttogewicht | 8g |
| CO2-Fußabdruck | 0,02kg CO₂e |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
