OC539621
Na vyžádání
Senzor optický, kamera, černá/bílá, 113x50x53mm, 25fps, CCD(1/3"), 1280x960, proměnná ohnisková vzdálenost, 5x PNP programovatelný/konfigurovatelný, konektor M12 12pin, IP67, práškově lakovaný hliník+PMMA, C-mount, integrovaný ovladač blesku
Porovnat
Kamerové systémy - Procesní monitoring
Kamerové snímače se používají k simultánnímu testování různých vlastností objektů (např. úplnost, přesnost rozměrů, umístění, poškození, označení). To probíhá současně prakticky v reálném čase bez ohledu na polohu sledovaného objektu. Kamerové snímače jsou systémy pro zpracování obrazu, které v jednom kovovém pouzdře sjednocují příjem obrazu se zpracováním obrazu a dále se softwarem pro zpracování obrazu. V závislosti na provedení jsou také objektiv a osvětlovací jednotka integrovány do tohoto pouzdra, nebo musí být instalovány dodatečně. Nastavení snímačů kamer probíhá pomocí intuitivně ovládaného softwaru. V zařízení mohou být uloženy specifické testovací programy, které pro daný objekt provedou otestování příslušných funkcí. Tyto programy lze aktivovat v závislosti na testovaném objektu. Robustní konstrukce pouzdra umožňuje použití v náročných podmínkách prostředí.
Elektrické vlastnosti
- Počet digitálních výstupů
- 5
- Počet digitálních vstupů
- 5
- Počet spínacích výstupů
- 5
- Provedení spínací funkce
- programovatelný/konfigurovatelný
- Provedení elektrické přípojky
- Konektor M12
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 100mA
- Ovladač blesku
- Vlastnost obrazového systému
- Postup nastavení
- Aplikační software
- Úložiště chybných obrázků
- 8
- Proud naprázdno
- 208mA
- Příkon
- 5VA
- Čas měření, vysoká rychlost
- 25fps
- Počet pinů
- 12
- Druh zásuvky, komunikační rozhraní
- Samice (zdířka)

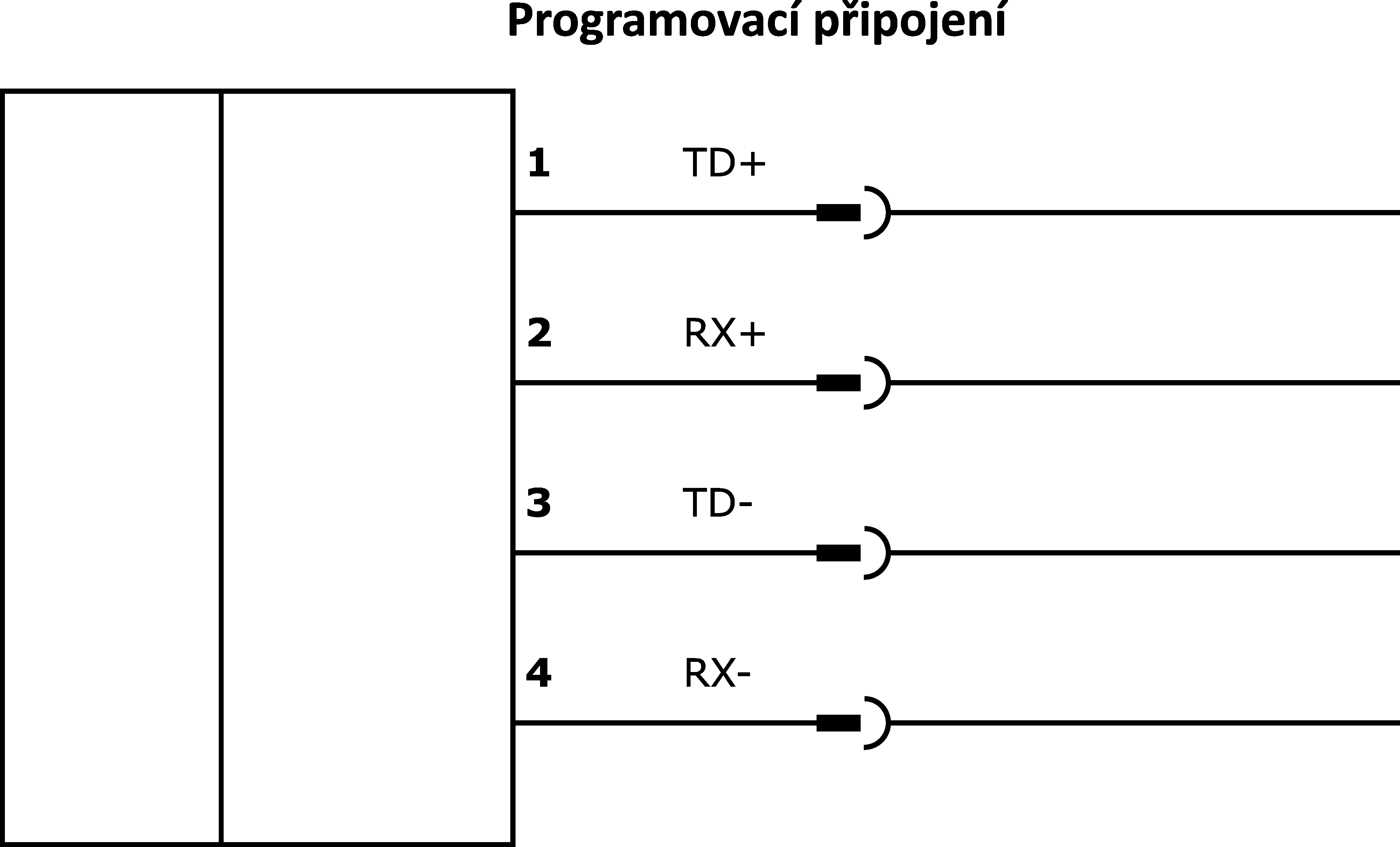

- Provedení komunikačního rozhraní
- Konektor M12
- Počet pinů přípojky rozhraní
- 4
- Podporované komunikační rozhraní
- Ethernet
- Provozní napětí
- Elektrické připojení
Mechanické vlastnosti
- Šířka
- 53mm
- Výška
- 113mm
- Délka
- 50mm
- Povrch
- práškově potažený
- Přípojka objektivu
- C-držák (1-32 UN 2A)
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Hliník
- rozměry
Optické vlastnosti
- Rozlišení
- 1280 × 960
- Snímač obrazů
- CCD(1/3")
- Čas měření, vysoké rozlišení
- 12fps
- Hodnocení objektu bez ohledu na polohu
- Ano
- Pic and Place
- Ano
- Pro geometrii
- Vzdálenost, Spočítat hrany, Přechod hrany, Detekce kruhu, Určení polohy bodu, Měření úhlu
- Pro sledování polohy
- v okrajích, v obrysech, v řádcích textu, v kruzích
- Pro porovnání funkcí
- velikost plochy, spočítat plochy, jas, porovnat obrysy, spočítat obrysové body, porovnat vzory, kontrast
Ostatní vlastnosti
- Relativní vlhkost (nekondenzující)
- 0 - 90%
- Okolní teplota
- 5 - 55°C
