Optické senzory - Jednocestné světelné závory – přijímače
OE130170
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 123,90 € | – |
| 5 | 120,18 € | 3% / 3,72 € |
| 10 | 117,71 € | 5% / 6,20 € |
| 20 | 113,99 € | 8% / 9,91 € |
| 50 | 109,03 € | 12% / 14,87 € |
Na skladě

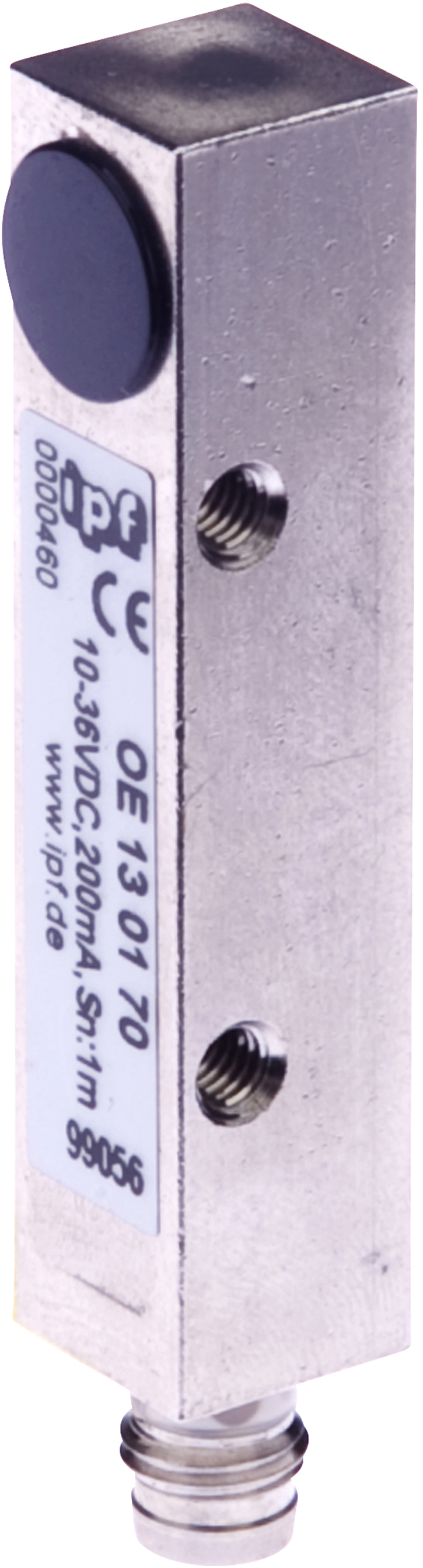

Senzor Optický, průchozí senzorový přijímač, 64x12x12mm, Sn: 1m, 10-35V DC, PNP NO, konektor M8, IP65, mosaz poniklovaná (n-pltd) + plast, infračervené světlo
Porovnat
Optické senzory - Jednocestné světelné závory – přijímače
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 5ms
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 200mA
- Zpoždění připravenosti
- 15ms
- Proud naprázdno
- 30mA
- Přijímač proudu naprázdno
- 30mA
- Snímací rozsah
- 0 - 1 000mm
- Frekvence spínání
- 100Hz
- Pokles napětí
- 2V
- Snímací funkce
- tmou přepínaný/fázovaný
- Doba poklesu
- 5ms
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 12mm
- Výška
- 64mm
- Délka
- 12mm
- Povrch
- niklovaný
- Druh krytí (IP)
- IP65
- Materiál aktivní plochy snímače
- Plast
- Materiál krytu
- Mosaz
Optické vlastnosti
- Druh světla
- Infračervené světlo
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 880nm
Ostatní vlastnosti
- Okolní teplota
- -5 - 70°C
Příslušenství pro OE130170
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000119
Malé skladové zásoby
Upevnění design 13
Na skladě
Ostatní senzory
Ochranné víko Teflon M8
Malé skladové zásoby
Technologie připojení
Adaptér M8 zásuvka 3pólová/M12 konektor 3pólový
Adaptér M8 zásuvka 3pólová/M8 konektor 4pólový
Připojovací kabely M8 3žilnatý
Připojovací kabely M8 3žilnatý s LED
Připojovací kabely M8 3žilnatý sériová produkce
Připojovací kabely M8-zásuvka M12-konektor 3žilnatý
Připojovací kabely M8-zásuvka M8-konektor 3žilnatý
Připojovací kabely M8-zásuvka s LED M12-konektor 3žilnatý
Připojovací kabely M8-zásuvka s LED M8-konektor 3žilnatý
Vysílač / přijímač
Vysílač design 13
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.4 MB
-
pdfIndividuální datový listPDF-Soubor, 1.4 MB

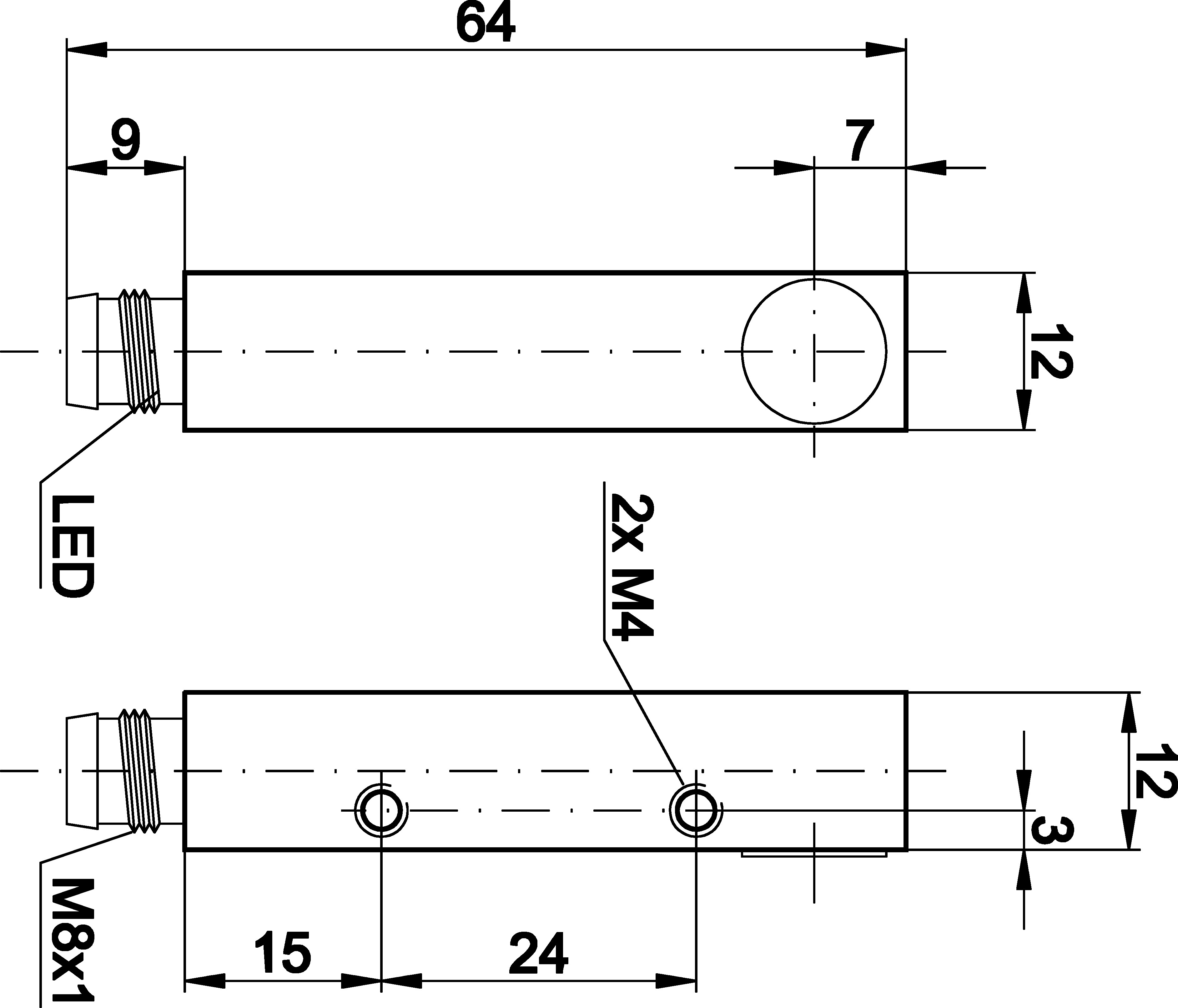

Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 482 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Linky
Leták produktu
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 100 Optické senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 46g |
| 0,2kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
