Světelné závory s vysokým výkonem - Přijímač nezesílený
OE136070
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 112,30 € | – |
| 5 | 108,93 € | 3% / 3,37 € |
| 10 | 106,69 € | 5% / 5,62 € |
| 20 | 103,32 € | 8% / 8,98 € |
| 50 | 98,82 € | 12% / 13,48 € |
Na skladě
Vysoce výkonný fotoelektrický přijímač, 67x12x12mm, standardní provedení, připojení k zesilovači, konektor M8, IP67, hliník+plast
Porovnat
Světelné závory s vysokým výkonem - Přijímač nezesílený
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti
- Provedení spínací funkce
- Provedení elektrické přípojky
- Konektor M8
- Počet pinů
- 3
- Snímací rozsah
- 0 - 70 000mm
- Frekvence spínání
- 15Hz

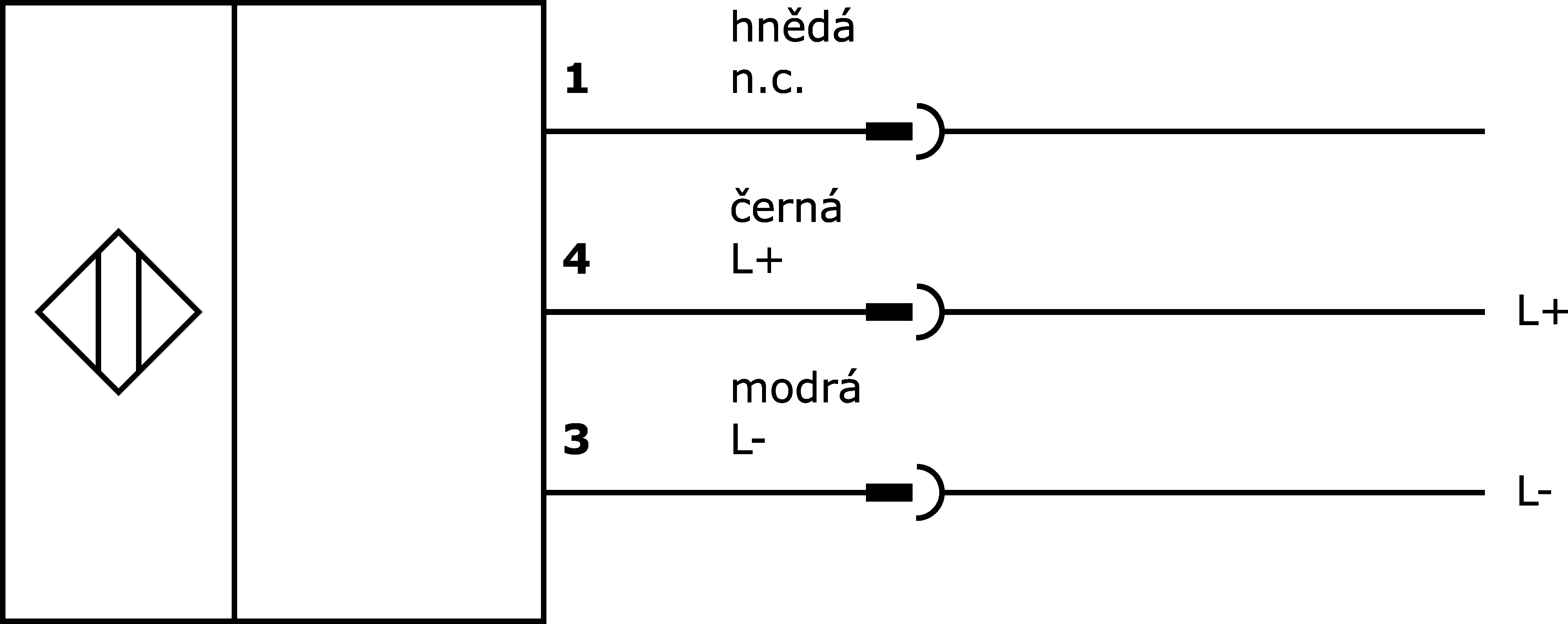

- Elektrické připojení
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 12mm
- Výška
- 66,8mm
- Délka
- 12mm
- Skladovací teplota
- -40 - 80°C
- Odolnost proti nárazu
- 30g
- Druh krytí (IP)
- IP67
- Odolnost vůči vibracím
- 55Hz
- Materiál aktivní plochy snímače
- Plast
- Materiál krytu
- Hliník
- Konstrukce přijímače
- Normální konstrukce
- rozměry
Optické vlastnosti
- Druh světla
- Infračervené světlo
- Tvar světelného paprsku
- Bod
- Úhel otvoru
- 25°
- Vlnová délka snímače
- 880nm
Ostatní vlastnosti
- Okolní teplota
- -25 - 60°C
Příslušenství pro OE136070
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000119
Malé skladové zásoby
Ostatní senzory
Ochranné víko Teflon M8
Malé skladové zásoby
Technologie připojení
Adaptér M8 zásuvka 3pólová/M12 konektor 3pólový
Adaptér M8 zásuvka 3pólová/M8 konektor 4pólový
Připojovací kabely M8 3žilnatý
Připojovací kabely M8 3žilnatý sériová produkce
Připojovací kabely M8-zásuvka M12-konektor 3žilnatý
Připojovací kabely M8-zásuvka M8-konektor 3žilnatý
Vysílač / přijímač
Vysílač pro OE136070
Vysílač světelných závor s vysokým výkonem
Zesilovač
Zesilovač světelných závor s vysokým výkonem
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 5.8 MB
-
pdfIndividuální datový listPDF-Soubor, 1.4 MB
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 478 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
Leták produktu
-
pdfFlyer high performance light barriersPDF-Soubor, 3.4 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
-
pdfWhitepaper sensors for harsh enviromentsPDF-Soubor, 1.6 MB
-
pdfSpolehlivé řešení pro náročnou aplikaciPDF-Soubor, 610 KB
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 101 Vysoce výkonné světelné závory a zesilovače |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 35g |
| 0,24kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
