OE136070
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 112,30 € | – |
5 | 108,93 € | 3% / 3,37 € |
10 | 106,69 € | 5% / 5,62 € |
20 | 103,32 € | 8% / 8,98 € |
50 | 98,82 € | 12% / 13,48 € |

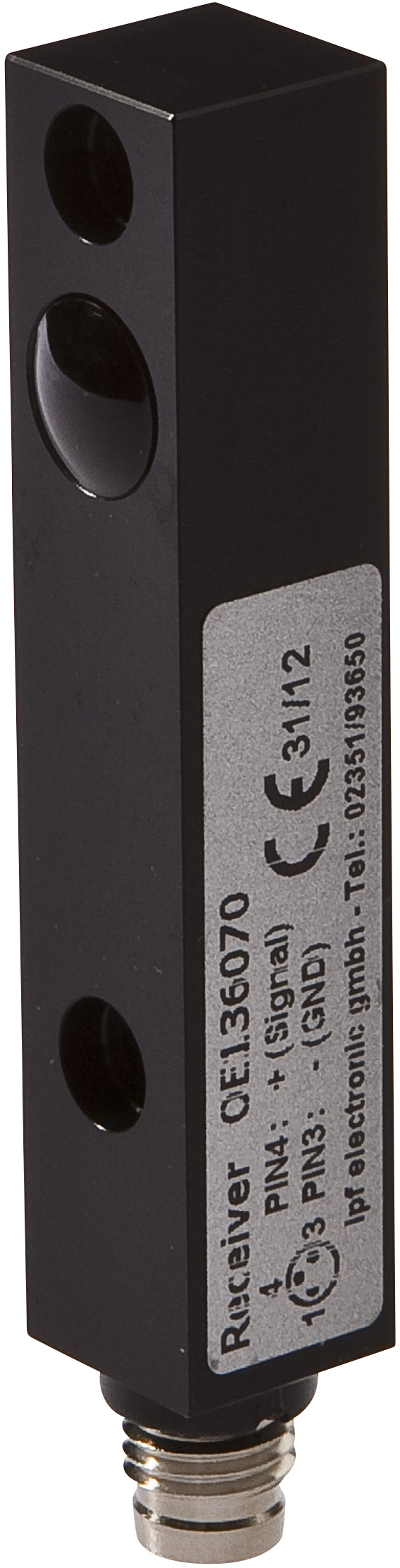

Sensori fotoelettrici ad alte prestazioni - Ricevitore non amplificato
I sensori ottici funzionano senza contatto. Rilevano gli oggetti indipendentemente dalle loro proprietà (ad esempio, forma, colore, struttura superficiale, materiale). La modalità di funzionamento di base si basa sulla trasmissione e sulla ricezione della luce. Ne esistono tre tipi diversi: 1. il sensore a sbarramento è costituito da due dispositivi separati, un trasmettitore e un ricevitore, allineati tra loro. Se il fascio di luce tra i due dispositivi viene interrotto, l'uscita di commutazione integrata nel ricevitore cambia il suo stato. 2 Nel sensore a catarifrangente, il trasmettitore e il ricevitore si trovano in un unico dispositivo. Il fascio di luce trasmesso viene riflesso sul ricevitore da un riflettore da montare di fronte. Non appena il fascio di luce viene interrotto, l'uscita di commutazione integrata nel dispositivo cambia stato. 3. con il sensore di luce, il trasmettitore e il ricevitore sono in un unico dispositivo. Il raggio di luce trasmesso viene riflesso dall'oggetto da rilevare. Non appena il ricevitore rileva la luce riflessa, l'uscita di commutazione integrata nel dispositivo cambia stato.
Altre proprietà
- Ambito di consegna
- Ricevitore
- Temperatura ambiente
- -25 - 60°C
- Versione
- Ricevitore con sensore a sbarramento
Proprietà elettriche
- Progettazione del collegamento elettrico
- Connettore a spina M8
- Numero di pali
- 3
- Distanza di commutazione
- 0 - 70.000mm
- Frequenza di commutazione
- 15Hz
- Collegamento all'amplificatore
- Sì
Proprietà meccaniche
- Design
- Cuboide
- Larghezza
- 12mm
- Altezza
- 66,8mm
- Lunghezza
- 12mm
- Temperatura di stoccaggio
- -40 - 80°C
- Resistenza agli urti
- 30g
- Classe di protezione (IP)
- IP67
- Resistenza alle vibrazioni
- 55Hz
- Materiale della superficie attiva del sensore
- Plastica
- Materiale dell'alloggiamento
- Alluminio
- Design del ricevitore
- Design standard
Proprietà ottiche
- Tipo di luce
- Luce infrarossa
- Forma del fascio di luce
- Punto
- Angolo di apertura
- 25°
- Lunghezza d'onda del sensore
- 880nm
Prese per cavi Presa M8 Spina M8 a 3 fili
Ricevitore fotocellulare ad alte prestazioni OE13
Prese per cavi M8 a 3 poli configurabili
Prese per cavi Presa M8 Spina M12 3 fili
Prese per cavo M8 a 3 fili
Adattatore presa M8 a 3 pin / spina M12 a 3 pin
Barriere luminose ad alte prestazioni Trasmettitore
Adattatore presa M8 a 3 poli / spina M8 a 4 poli
Barriere luminose ad alte prestazioni Amplificatore
Tappo di protezione in teflon M8
Sistema di montaggio per AY000119
Trasmettitore per OE136070
Schede tecniche
Istruzioni

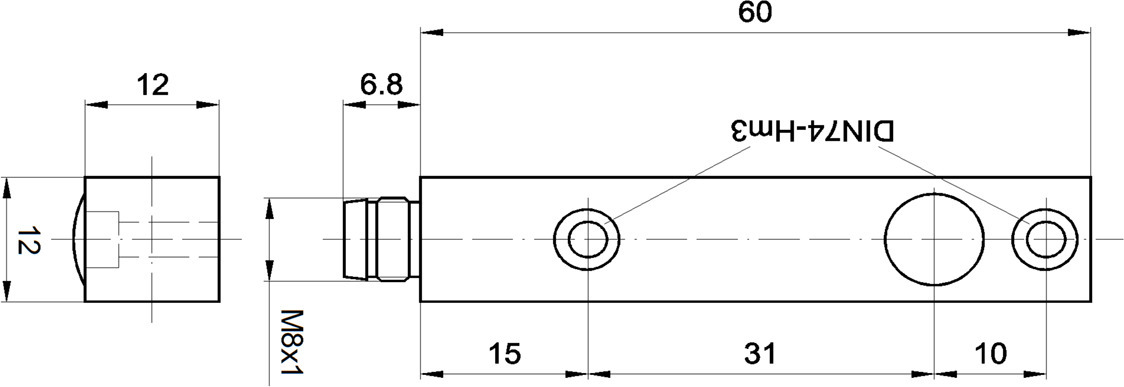

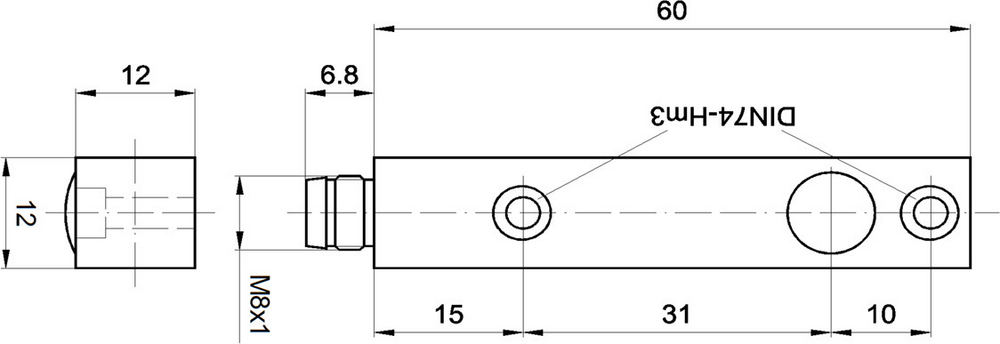

Disegni
-
jpgDisegno tecnicoJPG-File, 42 KB
-
dwg2DDWG-File, 70 KB
-
stp3DSTP-File, 32 KB
-
pngSchema di connessione a InternetPNG-File, 4.8 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 406 KB
-
pdfDichiarazione di conformità CEPDF-File, 254 KB
Varie
Classificazione | Classe |
---|---|
eClass-7.0 | 27270901 |
eClass-7.1 | 27270901 |
eClass-8.0 | 27270901 |
eClass-9.0 | 27270901 |
eClass-9.1 | 27270901 |
ETIM-6.0 | EC002716 |
ETIM-7.0 | EC002716 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Gruppo di prodotti IPF | 101 Barriere e amplificatori di luce ad alte prestazioni |
Dimensioni dell'imballaggio | 77 x 25 x 123mm |
Peso lordo | 35g |
Numero di tariffa doganale | 85365019 |
Numero WEEE | 40951076 |
