Optické senzory - Jednocestné světelné závory – vysílače
OS140076
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 103,30 € | – |
| 5 | 100,20 € | 3% / 3,10 € |
| 10 | 98,14 € | 5% / 5,16 € |
| 20 | 95,04 € | 8% / 8,26 € |
| 50 | 90,90 € | 12% / 12,40 € |
Malé skladové zásoby
Snímač Optické, Jednocestná světelná závora – vysílač, 34x14x12mm, Sn: 5m, 10-30V DC, Konektor M8 4pólový, IP67, Plast ASA+PMMA, Červené světlo nepolarizované
Porovnat
Optické senzory - Jednocestné světelné závory – vysílače
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti

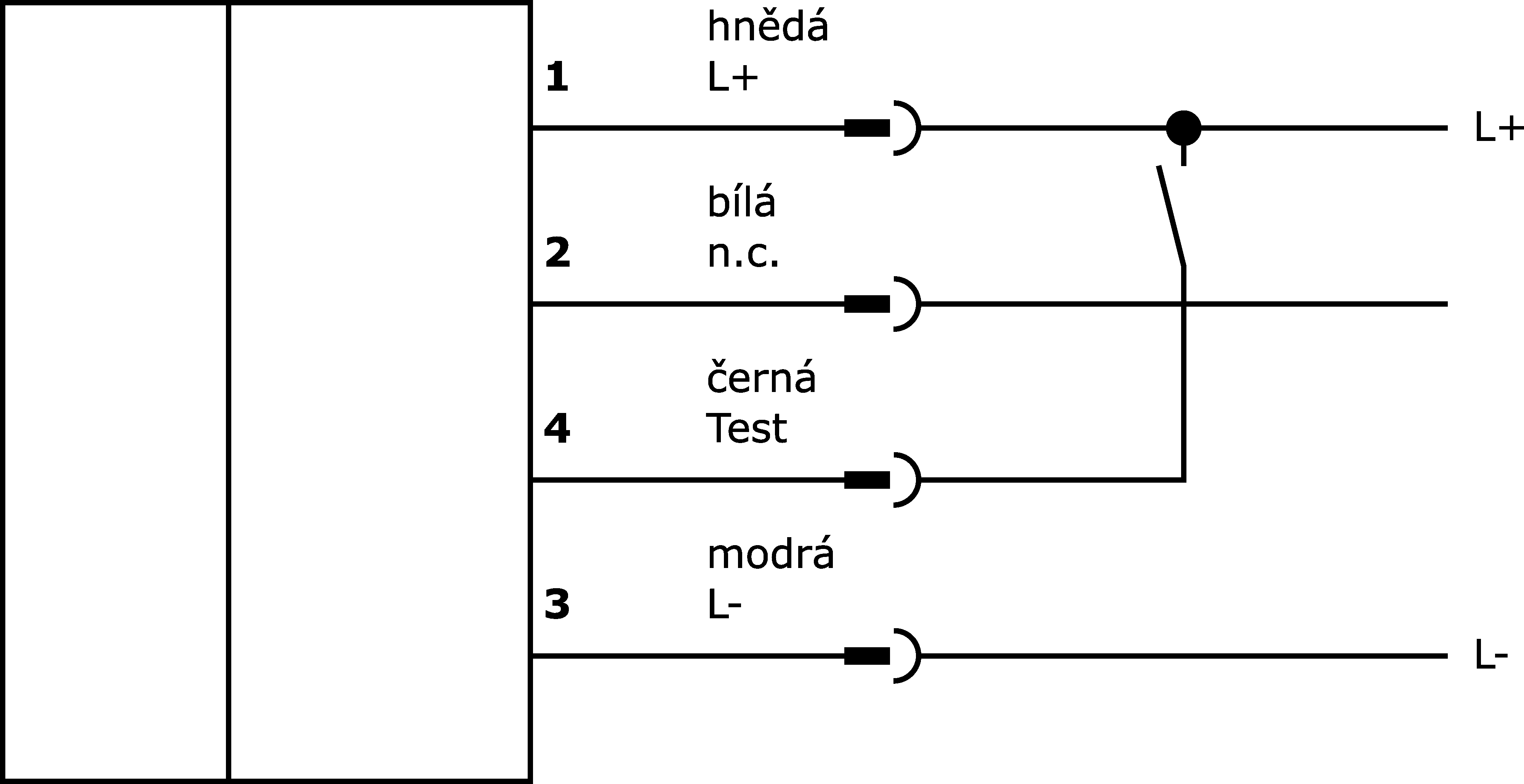

- Provedení elektrické přípojky
- Konektor M8
- Proud naprázdno
- 23mA
- Vysílač proudu naprázdno
- 23mA
- Počet pinů
- 4
- Snímací rozsah
- 0 - 5 000mm
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 12mm
- Výška
- 33,7mm
- Délka
- 14mm
- Max. utahovací moment
- 0,5Nm
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Plast ASA
Optické vlastnosti
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 660nm
Ostatní vlastnosti
- Zvláštnosti
- s testovacím vstupem
- Okolní teplota
- -25 - 65°C
Příslušenství pro OS140076
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000116
Malé skladové zásoby
Upevnění design 14
Malé skladové zásoby
Na skladě
Ostatní senzory
Ochranné víko Teflon M8
Malé skladové zásoby
Technologie připojení
Adaptér M8 zásuvka 4pólová/M12 konektor 4pólový
Adaptér M8 zásuvka 4pólová/M8 konektor 3pólový
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Připojovací kabely M8-zásuvka M8-konektor 4žilnatý
Vysílač / přijímač
Přijímač design 14
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.4 MB
-
pdfIndividuální datový listPDF-Soubor, 1.0 MB
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 98 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 474 KB
-
pdfShoda materiáluPDF-Soubor, 483 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 255 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 100 Optické senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 15g |
| 0,01kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
