Optické senzory - Difuzní snímače s nastavením intenzity
OT180323
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 132,60 € | – |
| 5 | 128,62 € | 3% / 3,98 € |
| 10 | 125,97 € | 5% / 6,63 € |
| 20 | 121,99 € | 8% / 10,61 € |
| 50 | 116,69 € | 12% / 15,91 € |
Na skladě
Optický senzor, senzor s difúzním odrazem, M18x1, délka 65, Sn: 30–200, 10–30 V DC, 1x PNP programovatelný/konfigurovatelný, 4pinový konektor M12, IP67, poniklovaná (n-pltd) mosaz + plast, 0,5 kHz, infračervené světlo, bodové, ruční nastavení
Včetně Matice
Porovnat
Optické senzory - Difuzní snímače s nastavením intenzity
Optické senzory pracují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní princip fungování spočívá ve vysílání a příjmu světla. Existují tři varianty: 1. Světelný zábranový senzor se skládá ze dvou samostatných zařízení – vysílače a přijímače –, která jsou navzájem vyrovnána. Jakmile dojde k přerušení světelného paprsku mezi těmito dvěma zařízeními, spínací výstup integrovaný do přijímače změní svůj stav. 2. U odrazové světelné závory jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží směrem k přijímači pomocí reflektoru namontovaného naproti němu. Jakmile dojde k přerušení světelného paprsku, spínací výstup integrovaný do zařízení změní svůj stav. 3. U senzoru s difúzním odrazem jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač zaznamená odražené světlo, spínací výstup integrovaný do zařízení změní svůj stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 1ms
- Počet spínacích výstupů
- 1
- Typ spínací funkce
- Programovatelné/konfigurovatelné

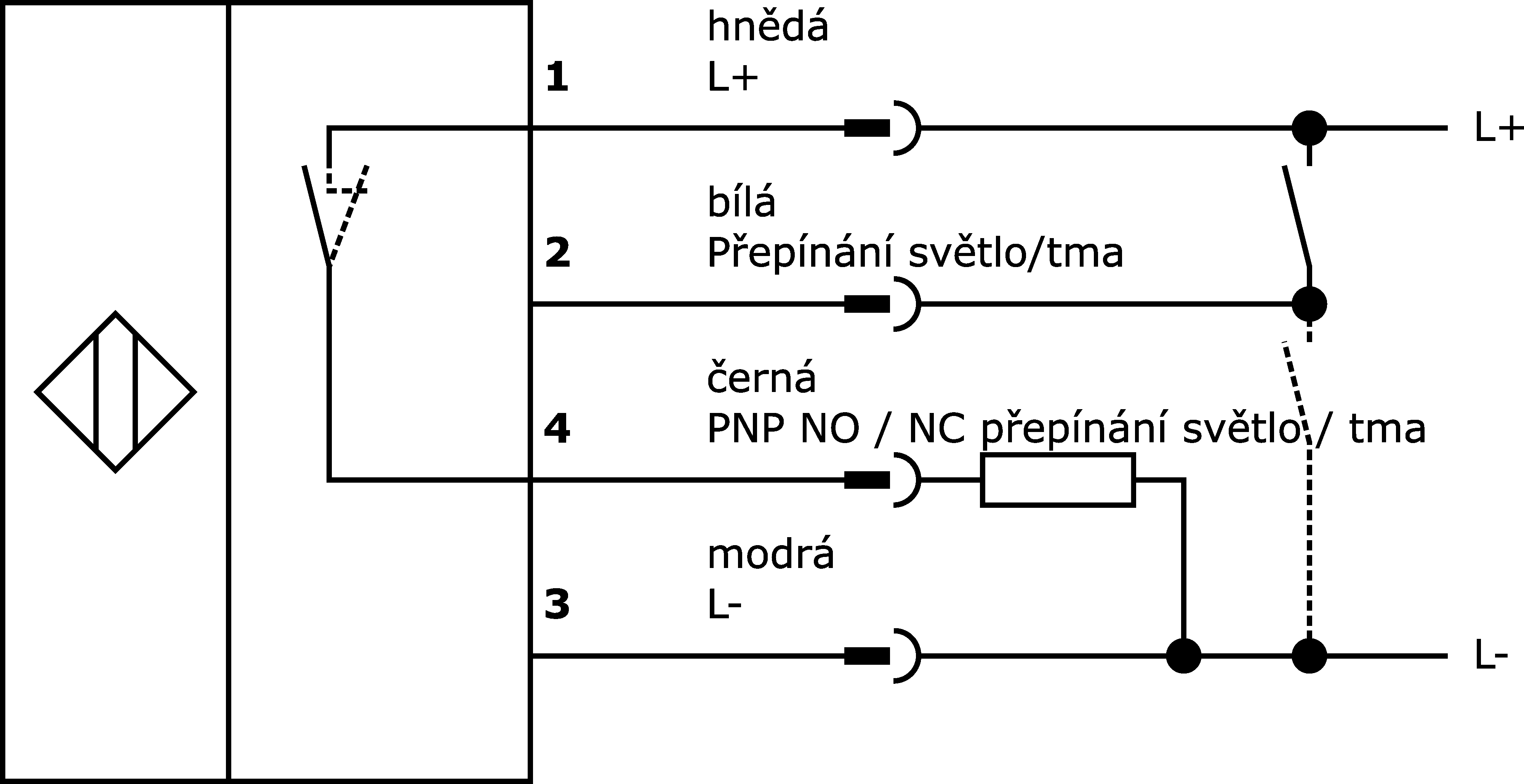

- Typ elektrického připojení
- Konektor M12
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 100mA
- Zpoždění připravenosti
- 25ms
- Postup nastavení
- ruční nastavení
- Funkční princip
- diferenciace intenzity
- Proud naprázdno
- 25mA
- Počet pinů
- 4
- Zbytkové zvlnění
- 10%
- Snímací rozsah
- 30 - 200mm
- Frekvence spínání
- 500Hz
- Třída ochrany
- III
- Pokles napětí
- 2,5V
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Doba poklesu
- 1ms
- Zobrazení
- LED displej
- Ochranné funkce
- Ochrana proti zkratu, Ochrana proti přepólování
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 35mm
- Stoupání závitu
- 1mm
- Délka
- 65,1mm
- Skladovací teplota
- -40 - 70°C
- Povrch
- niklovaný
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast
- Materiál krytu
- Mosaz
- Rozměr závitu
- M18
Optické vlastnosti
- Druh světla
- Infračervené světlo
- Výstup světla
- axiální
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 880nm
Ostatní vlastnosti
- Okolní teplota
- -25 - 55°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
