AY000120
Příslušenství Snímač, Upevňovací sada, Kov, Kulový kloub
Na skladě
Optické senzory - Difuzní snímače s potlačeným pozadím
OT430473
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 123,50 € | – |
| 5 | 119,80 € | 3% / 3,71 € |
| 10 | 117,33 € | 5% / 6,18 € |
| 20 | 113,62 € | 8% / 9,88 € |
| 50 | 108,68 € | 12% / 14,82 € |
Na skladě

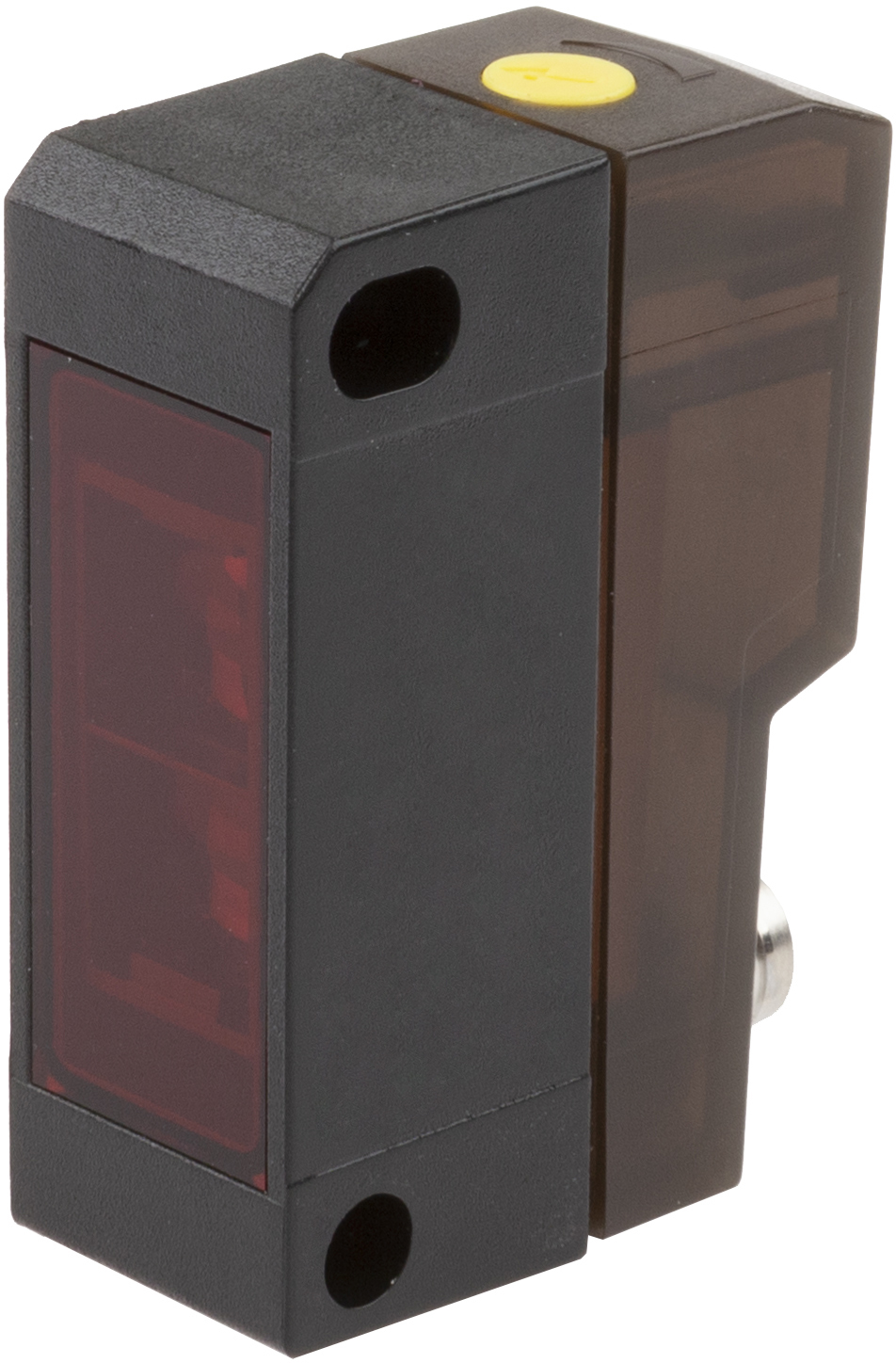

Optický senzor, senzor s difúzním odrazem, 43 × 32 × 15 mm, Sn: 30–500, 10–30 V DC, 2x PNP exkluzivní OR, 4pinový konektor M8, IP67, plast ASA+PMMA, 0,5 kHz, nepolarizované červené světlo, bodový, ruční nastavení
Porovnat
Optické senzory - Difuzní snímače s potlačeným pozadím
Optické senzory pracují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní princip fungování spočívá ve vysílání a příjmu světla. Existují tři varianty: 1. Průchozí světelný senzor se skládá ze dvou samostatných zařízení – vysílače a přijímače –, která jsou navzájem vyrovnána. Jakmile dojde k přerušení světelného paprsku mezi těmito dvěma zařízeními, spínací výstup integrovaný do přijímače změní svůj stav. 2. U odrazové světelné závory jsou vysílač a přijímač umístěny v jediném zařízení. Vysílaný světelný paprsek se odráží směrem k přijímači pomocí reflektoru namontovaného naproti němu. Jakmile dojde k přerušení světelného paprsku, spínací výstup integrovaný do zařízení změní svůj stav. 3. U senzoru s difúzním odrazem jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač zaznamená odražené světlo, spínací výstup integrovaný do zařízení změní svůj stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 1ms
- Počet spínacích výstupů
- 2
- Typ spínací funkce
- Exkluzivní OR
- Typ elektrického připojení
- Konektor M8
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 100mA
- Postup nastavení
- ruční nastavení
- Funkční princip
- potlačení pozadí
- Proud naprázdno
- 30mA
- Počet pinů
- 4
- Snímací rozsah
- 30 - 500mm
- Frekvence spínání
- 500Hz
- Pokles napětí
- 1,8V
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Doba poklesu
- 1ms
- Zobrazení
- LED displej
- Ochranné funkce
- Ochrana proti zkratu, Ochrana proti přepólování
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 14,8mm
- Výška
- 43mm
- Délka
- 32,5mm
- Max. utahovací moment
- 0,8Nm
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Plast ASA
Optické vlastnosti
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 660nm
Ostatní vlastnosti
- Funkční rozsah
- potlačení rušení
- Okolní teplota
- -25 - 65°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
Příslušenství pro OT430473
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000120
Upevnění design 43
Na skladě
Nástroj
Testery senzorů
Ostatní senzory
Napájení 24V DC/100mA spínacího zesilovače
Ochranné víko Teflon M8
Malé skladové zásoby
Technologie připojení
Adaptér M8 zásuvka 4pólová/M12 konektor 4pólový
Časové stupně M8
Kabelové konektory zásuvka M8 s LED zástrčka M8 4žilový
Logické moduly M8
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8 4žilnatý s LED
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Připojovací kabely M8-zásuvka M8-konektor 4žilnatý
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.2 MB
-
pdfIndividuální datový listPDF-Soubor, 1,000 KB
Manuály

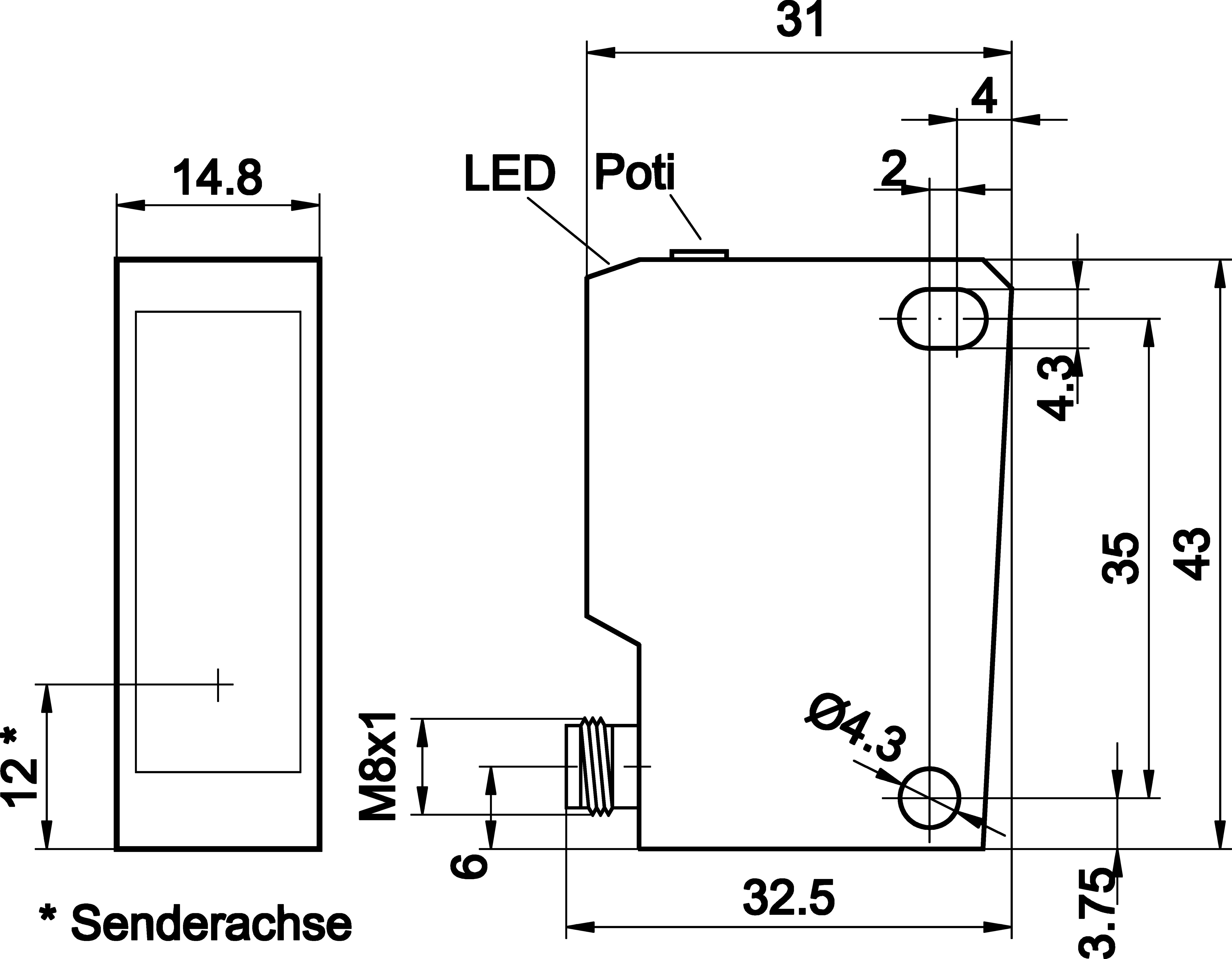

Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 98 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 474 KB
-
pdfShoda materiáluPDF-Soubor, 482 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 256 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Linky
Leták produktu
-
pdfFlyer food and beveragePDF-Soubor, 1.7 MB
-
pdfSenzorová řešení pro filmový průmyslPDF-Soubor, 2.7 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
-
pdfWhitepaper sensors for harsh enviromentsPDF-Soubor, 1.6 MB
-
pdfWhitepaper food productionPDF-Soubor, 901 KB
-
pdfWhitepaper optical sensorsPDF-Soubor, 658 KB
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 100 Optické senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 20g |
| Uhlíková stopa | 0,39kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
