Optické senzory - Difuzní snímače s potlačeným pozadím
OTQ40170
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 152,30 € | – |
| 5 | 147,73 € | 3% / 4,57 € |
| 10 | 144,69 € | 5% / 7,61 € |
| 20 | 140,12 € | 8% / 12,18 € |
| 50 | 134,02 € | 12% / 18,28 € |
Na vyžádání
Optický snímač, snímač s difúzním odrazem, 45 × 6,2 × 4 mm, Sn: 30, 11–30 V DC, 1x PNP/NPN push-pull, kabelový konektor M8, 4pólový, 0,2 m PVC, IP65, plast ASA+PMMA, 1 kHz, nepolarizované červené světlo, bodový
Porovnat
Optické senzory - Difuzní snímače s potlačeným pozadím
Optické senzory pracují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní princip fungování spočívá ve vysílání a příjmu světla. Existují tři varianty: 1. Průchozí světelný senzor se skládá ze dvou samostatných zařízení, vysílače a přijímače, které jsou vzájemně vyrovnány. Dojde-li k přerušení světelného paprsku mezi těmito dvěma zařízeními, změní spínací výstup integrovaný v přijímači svůj stav. 2. U odrazové světelné závory jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží směrem k přijímači pomocí reflektoru namontovaného naproti němu. Jakmile dojde k přerušení světelného paprsku, spínací výstup integrovaný do zařízení změní svůj stav. 3. U senzoru s difúzním odrazem jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač zaznamená odražené světlo, spínací výstup integrovaný do zařízení změní svůj stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 0,5ms
- Počet spínacích výstupů
- 1
- Typ spínací funkce
- Normálně otevřený (NO pro PNP) Normálně uzavřený (NC pro NPN)

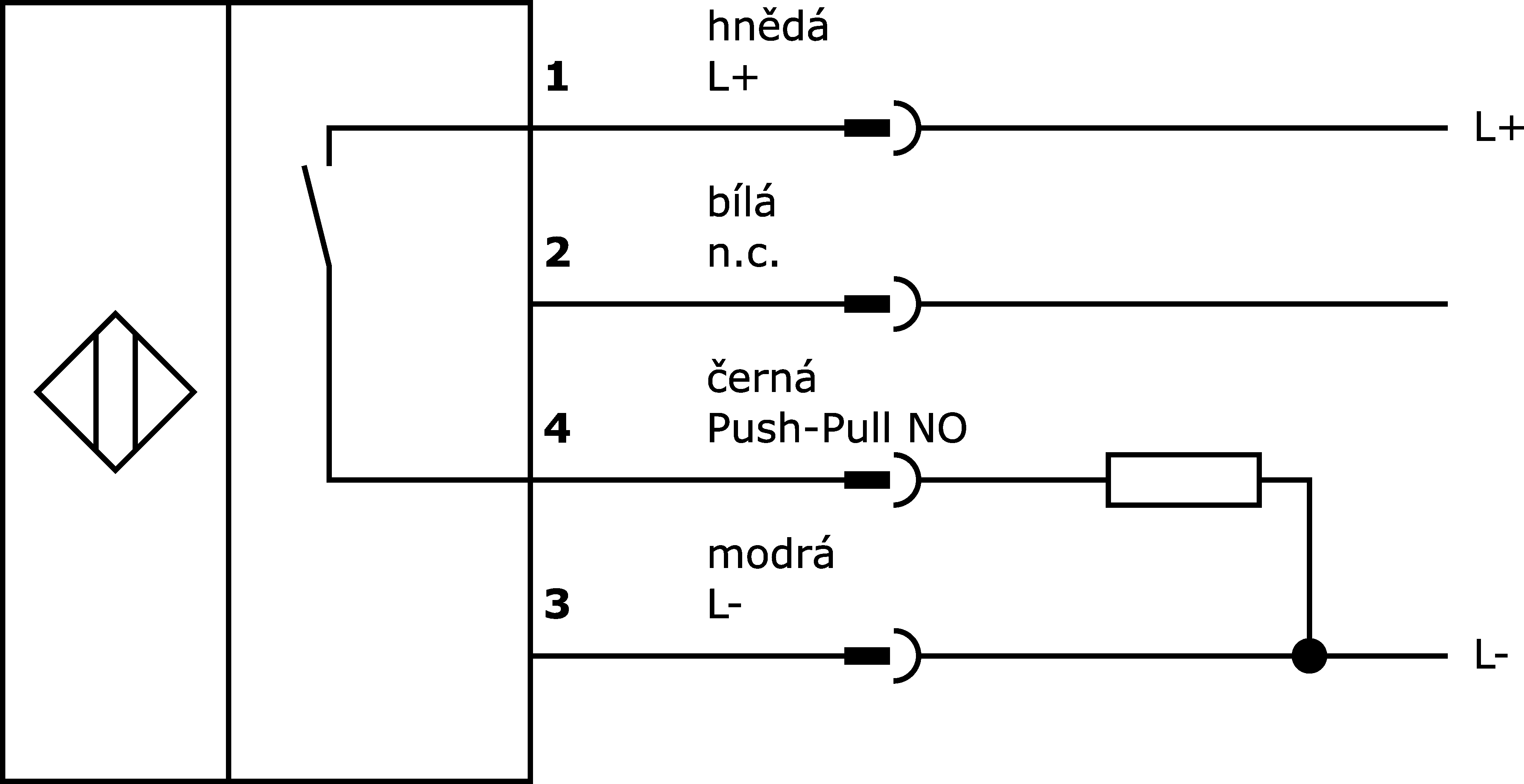

- Typ elektrického připojení
- Kabelová spojka M8
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 50mA
- Funkční princip
- potlačení pozadí
- Proud naprázdno
- 30mA
- Počet pinů
- 4
- Snímací rozsah
- 30mm
- Frekvence spínání
- 1 000Hz
- Pokles napětí
- 2V
- Snímací funkce
- světlem přepínaný/fázovaný
- Doba poklesu
- 0,5ms
- Zobrazení
- LED displej
- Ochranné funkce
- Ochrana proti zkratu, Ochrana proti přepólování
Mechanické vlastnosti
- Průřez vodiče
- 0,1mm²
- Počet vodičů
- 3
- Design
- Kvádr
- Šířka
- 4mm
- Výška
- 44,8mm
- Délka kabelu
- 0,2m
- Délka
- 6,2mm
- Max. utahovací moment
- 0,25Nm
- Druh krytí (IP)
- IP65
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Plast ASA
- Opláštění kabelu
- Plast (PVC)
Optické vlastnosti
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 660nm
- Průměr světelného bodu v ohnisku
- 1mm
Ostatní vlastnosti
- Funkční rozsah
- potlačení rušení
- Okolní teplota
- -10 - 50°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
Příslušenství pro OTQ40170
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000116
Upevnění design OTQ4
Na skladě
Malé skladové zásoby
Na skladě
Upevňovací svěrka konektor M8/zásuvka
Na skladě
Technologie připojení
Kabelové konektory zásuvka M8 s LED zástrčka M8 4žilový
Ochranná hadice
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8 4žilnatý s LED
Připojovací kabely M8-zásuvka 4pólový M8-konektor 3pólový
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.2 MB
-
pdfIndividuální datový listPDF-Soubor, 973 KB
Manuály

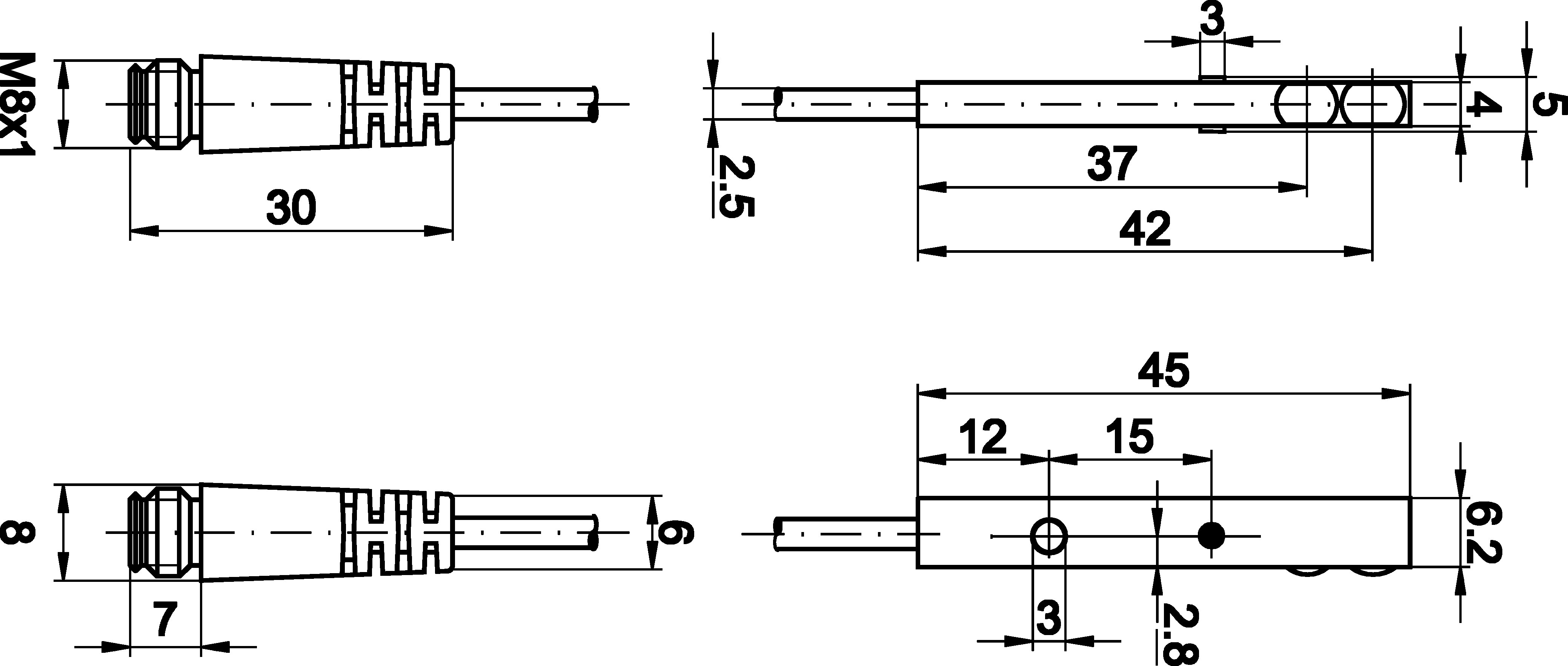

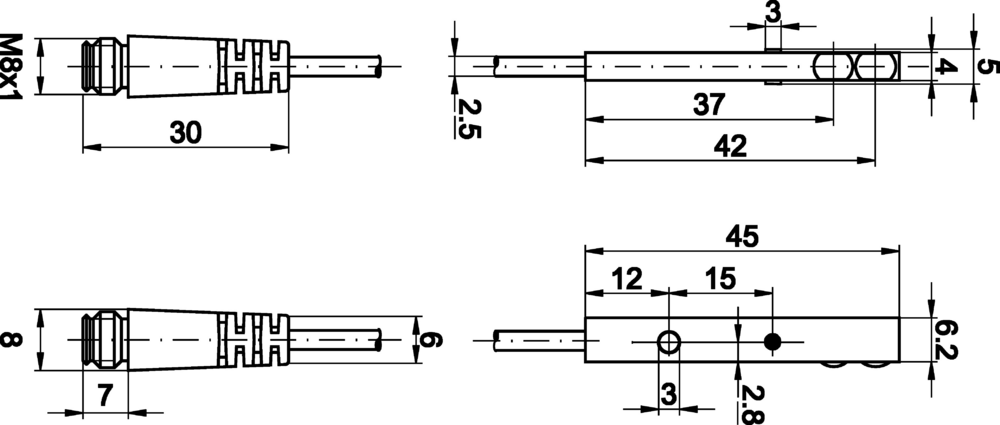

Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 98 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 474 KB
-
pdfShoda materiáluPDF-Soubor, 484 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 256 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Linky
Leták produktu
-
pdfSenzorová řešení pro filmový průmyslPDF-Soubor, 2.7 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
-
pdfWhitepaper optical sensorsPDF-Soubor, 658 KB
-
pdfWhitepaper miniature sensorsPDF-Soubor, 588 KB
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 100 Optické senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 28g |
| Uhlíková stopa | 0,04kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
