VÝBĚHOVÁ POLOŽKA

PE500145

PE500145
Nahrazující zboží: PE500146
Porovnat
Snímač Laser, Snímač řádků přijímač, 20x75x98mm, Sn: 2m, 22-26V DC, PNP/NPN Dvojčinný (Push/Pull), 0 V ... 10 V / 4 mA ... 20 mA, Konektor M9 8pólový, IP54, Hliník anodizovaný/eloxovaný, Laserová dioda, červené světlo

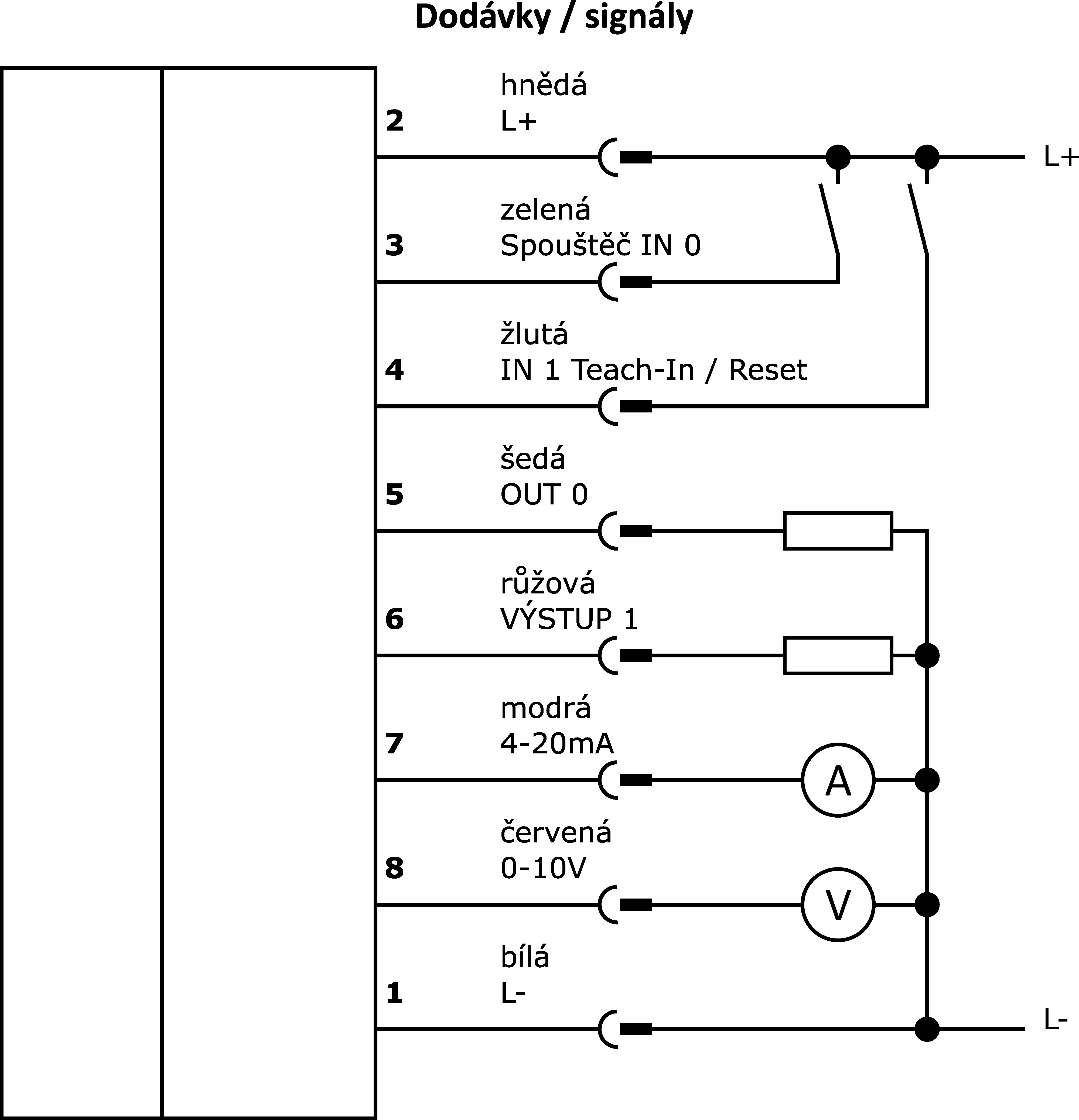

Diagram připojení
3D model
Porovnat

Laserové senzory - Liniový snímač – přijímače

Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.

Elektrické vlastnosti

Rozlišení
0,016mm
Provedení komunikačního rozhraní vysílače + přijímače
Konektor M9
Provedení spínací funkce
Normálně otevřený kontakt (NO pro PNP) Normálně uzavřený kontakt (NC pro NPN)
Provedení analogového výstupu
0 - 10V, 4 - 20mA
Provedení elektrické přípojky
Konektor M9
Provedení spínacího výstupu
Dvojčinný (Push/Pull)
Jmenovitý spínací proud
100mA
Postup nastavení
Parametrizace
Výkon laseru
0,4mW
Proud naprázdno
200mA
Počet pinů
8
Počet pólů komunikačního rozhraní vysílače + přijímače
4
Zbytkové zvlnění
10%
Frekvence spínání
400Hz
Snímací funkce
světlem/tmou přepínaný/fázovaný
Absolutní přesnost opakování
0,016mm
Druh zásuvky, komunikační rozhraní
Samice (zdířka)
Provedení komunikačního rozhraní
Konektor M5
Počet pinů přípojky rozhraní
4
Podporované komunikační rozhraní
RS232
Rozsah měření
0 - 2 000mm

Mechanické vlastnosti

Počet parametrizovatelných spínacích výstupů
2
Design
Kvádr
Šířka
98mm
Výška pole
48mm
Výška
20mm
Délka
75mm
Skladovací teplota
-20 - 85°C
Povrch
s teflonovým povlakem
Druh krytí (IP)
IP54
Materiál krytu
Hliník

Optické vlastnosti

Filtr
Interferenční filtr
Druh světla
Laserová dioda, červené světlo
Tvar světelného paprsku
Linka
Vlnová délka snímače
670nm

Ostatní vlastnosti

Okolní teplota
-10 - 50°C
Příslušenství pro PE500145 najdete v těchto produktových skupinách:

Montáž

Nosník / Upevňovací lišta

AP000032
AP000032
Příslušenství Laser, Nosník, 20x21x400mm, Hliník
213,40 €
Vaše cena
Na vyžádání
AP000033
AP000033
Příslušenství Laser, Nosník, 20x21x600mm, Hliník
239,70 €
Vaše cena
Na vyžádání
AP000034
AP000034
Příslušenství Laser, Nosník, 20x21x800mm, Hliník
291,90 €
Vaše cena
Na vyžádání

Ostatní senzory

Závěrný šroub M5

VK000053
VK000053
Uzavírací šroub, M5, Plast, černá
1,60 €
Vaše cena
Na skladě

Technologie připojení

Kabelový konektor M5 D-Sub-zásuvka

VK207F44
VK207F44
Připojovací kabel RS232/Sub-D, 2m, M5 Samec (zástrčka) přímý, D-Sub Samec (zástrčka) 9pólový přímý, PUR (Polyuretan)
95,60 €
Vaše cena
Malé skladové zásoby

Kabelový konektor M5 USB

VK207U40
VK207U40
Připojovací kabel RS232/USB, 2m, M5 Samec (zástrčka) zahnutý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
172,30 €
Vaše cena
Na vyžádání
VK207U44
VK207U44
Připojovací kabel RS232/USB, 2m, M5 Samec (zástrčka) přímý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
172,30 €
Vaše cena
Malé skladové zásoby
VK507U40
VK507U40
Připojovací kabel RS232/USB, 5m, M5 Samec (zástrčka) zahnutý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
215,90 €
Vaše cena
Na vyžádání
VK507U44
VK507U44
Připojovací kabel RS232/USB, 5m, M5 Samec (zástrčka) přímý, USB-A Samec (zástrčka) přímý, PUR (Polyuretan)
215,90 €
Vaše cena
Malé skladové zásoby

Kabelový konektor M9 M9-konektor

VK107F46
VK107F46
Připojovací kabel, 1 m, konektor M9 4-pinový přímý, konektor M9 4-pinový přímý, 4žilový, PUR (polyuretan)
105,00 €
Vaše cena
Malé skladové zásoby
VK207F46
VK207F46
Připojovací kabel, 2 m, konektor M9 4-pinový přímý, konektor M9 4-pinový přímý, 4žilový, PUR (polyuretan)
114,30 €
Vaše cena
Na vyžádání
VK507F46
VK507F46
Připojovací kabel, 5 m, konektor M9 4-pinový přímý, konektor M9 4-pinový přímý, 4žilový, PUR (polyuretan)
138,90 €
Vaše cena
Na vyžádání
VK707F46
VK707F46
Připojovací kabel, 7 m, konektor M9 4-pinový přímý, konektor M9 4-pinový přímý, 4žilový, PUR (polyuretan)
186,10 €
Vaše cena
Na vyžádání

Programovací adaptér Ethernetu

VKSI0297
VKSI0297
Připojovací kabel RS232/Ethernet, 0,5 m, konektor M5 4-pin rovný, konektor M12 4-pin rovný, kódování D, PUR…
300,50 €
Vaše cena
Malé skladové zásoby

Zástrčka kabelu M9

VK207B41
VK207B41
Připojovací kabel, 2m, konektor M9 8-pinový úhlový, volná koncovka kabelu, 8x0,14mm², PUR (polyuretan), 125V, IP67,…
73,70 €
Vaše cena
Malé skladové zásoby
VK207B45
VK207B45
Přívodní kabel, 2m, M9 Samec (zástrčka) 8pólový přímý, volná koncovka vedení, 8x0,14mm², PUR (Polyuretan), 125V, IP67,…
73,70 €
Vaše cena
Na skladě
VK507B41
VK507B41
Připojovací kabel, 5 m, konektor M9 8-pinový úhlový, volná koncovka kabelu, 8x0,14 mm², PUR (polyuretan), 125 V, IP67,…
112,80 €
Vaše cena
Malé skladové zásoby
VK507B45
VK507B45
Připojovací kabel, 5 m, konektor M9 8-pin rovný, volná koncovka kabelu, 8x0,14 mm², PUR (polyuretan), 125 V, IP67,…
102,10 €
Vaše cena
Malé skladové zásoby
VKA07B45
VKA07B45
Připojovací kabel, 10 m, konektor M9, 8kolíkový, volná koncovka, 8žilový, PUR (polyuretan), stíněný, oleje a chladicí…
137,50 €
Vaše cena
Na skladě
VKBE7B45
VKBE7B45
Přívodní kabel, 25m, M9 Samec (zástrčka) 8pólový přímý, volná koncovka vedení, 8jádrový, PUR (Polyuretan)
303,80 €
Vaše cena
Na vyžádání
Klasifikace Třída
eClass-7.0 27270901
eClass-7.1 27270901
eClass-8.0 27270901
eClass-9.0 27270901
eClass-9.1 27270901
ETIM-6.0 EC002716
ETIM-7.0 EC002716
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
TSCA konformita Ano
Skupina produktů IPF 165 Laserové senzory řádků
Rozměry balení 99 x 60 x 160mm
Hrubá váha 250g
Číslo zboží 85365019
WEEE číslo 40951076
