已停产产品

PE500145

PE500145
后续文章: PE500146
比较
激光传感器, 线路传感器接收器, 20x75x98mm, Sn: 2m, 22-26V DC, PNP/NPN推挽式, 0-10V/4-20mA, 连接器M9 8pin, IP54, 阳极氧化铝, 激光二极管, 红光

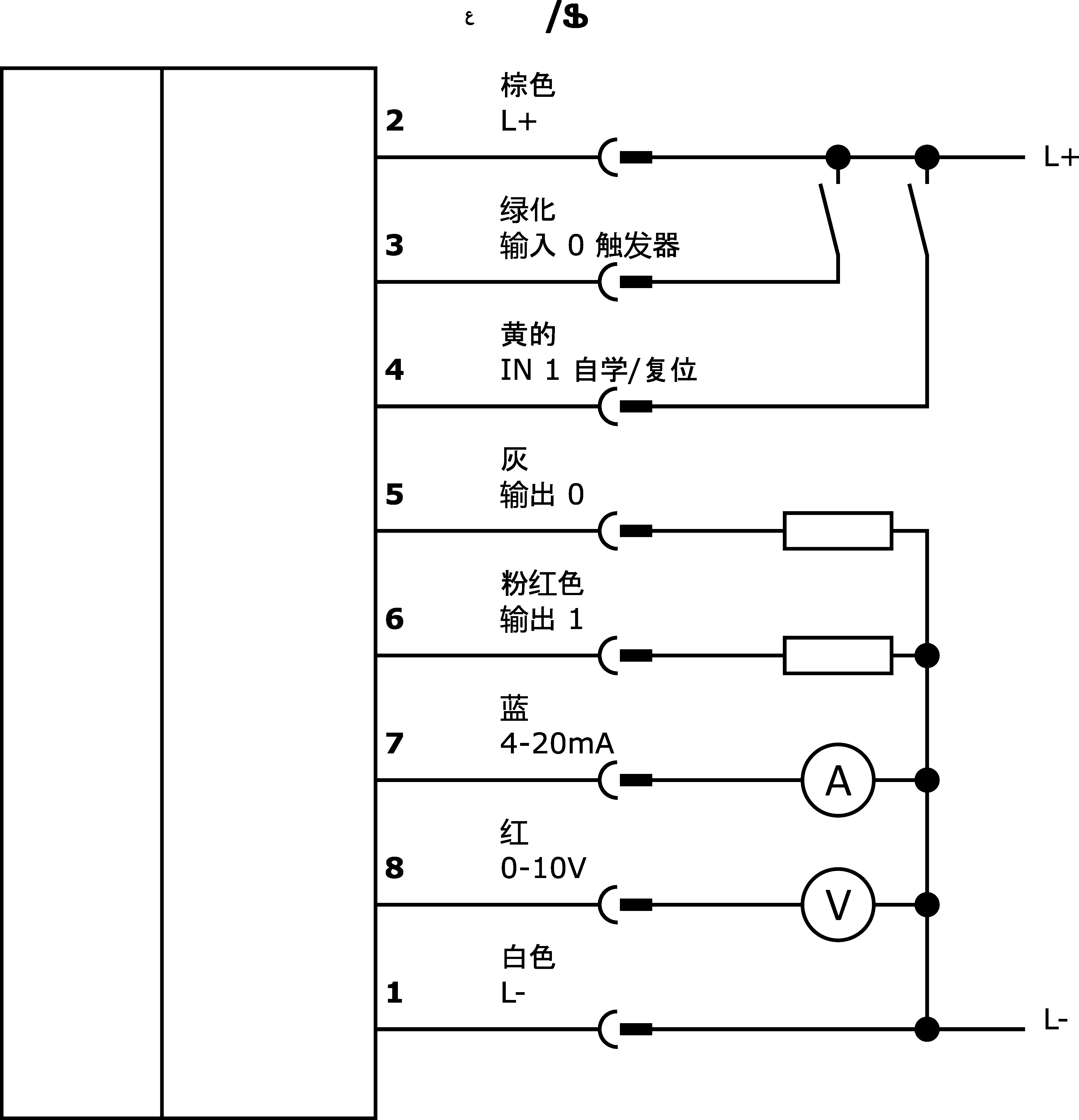

连接图
3D模型
比较

激光传感器 - 线路传感器接收器

光学传感器的功能是无接触的。它们检测物体，与它们的特性（例如形状、颜色、表面结构、材料）无关。其基本工作原理是基于光的传输和接收。有三种不同的版本：1.穿透式传感器包括两个独立的设备，一个发射器和一个接收器，它们相互对准。如果这两个设备之间的光束被中断，集成在接收器中的开关输出就会改变其状态。2.2.使用逆反射式传感器，发射器和接收器位于一个设备中。发出的光束被安装在设备对面的反射器反射回接收器。一旦光束被打断，集成在设备中的开关输出就会改变其状态。3.3.使用漫反射传感器，发射器和接收器都在一个设备中。发出的光束被要检测的物体所反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。

主要特点

环境温度
-10 - 50°C

光学特性

过滤器
干扰过滤器
光源
激光二极管，红光
光束形式
线路
传感器的波长
670nm

机械特性

可配置的开关输出的数量
2
设计
长方体
宽度
98mm
场高
48mm
高度
20mm
长度
75mm
储存温度
-20 - 85°C
表面
聚四氟乙烯涂层
保护程度（IP）
IP54
外壳材料
铝合金

电气性能

决议
0.016mm
通信接口的类型，发射器+接收器
连接器M9
开关功能的类型
常开触点（NO 表示 PNP） 常闭触点（NC 表示 NPN）
模拟输出的类型
0-10V, 4-20mA
电气连接的类型
连接器M9
开关输出的类型
推拉式
额定开关电流
100mA
设置程序
参数化
激光功率
0.4mW
空载电流
200mA
引脚数量
8
通信接口的引脚数，发射器+接收器
4
残余纹波
10%
开关频率
400Hz
扫描功能
光照/暗照模式
绝对重复精度
0.016mm
插入式触点的类型，通信接口
雌性(插座)
插件连接类型，通信接口
连接器M5
接口连接的引脚数
4
支持的通信接口
串行接口
测量范围
0 - 2,000mm
寻找配件 PE500145 在这些产品组中。

连接技术

电缆连接器M5 Sub-D-Socket

VK207F44
VK207F44
连接电缆RS232/Sub-D，2米，M5公头（连接器）直，D-Sub公头（连接器）9针直，PUR（聚氨酯）。
95,60 €
您的价格
库存稀少

电缆连接器M5 USB

VK207U40
VK207U40
连接电缆RS232/USB，2米，M5公头（连接器）成角度，USB-A公头（连接器）直，PUR（聚氨酯）。
172,30 €
您的价格
根据要求
VK207U44
VK207U44
连接电缆RS232/USB，2米，M5公头（连接器）直，USB-A公头（连接器）直，PUR（聚氨酯）。
172,30 €
您的价格
库存稀少
VK507U40
VK507U40
连接电缆RS232/USB，5米，M5公头（连接器）成角度，USB-A公头（连接器）直，PUR（聚氨酯）。
215,90 €
您的价格
根据要求
VK507U44
VK507U44
连接电缆RS232/USB，5米，M5公头（连接器）直，USB-A公头（连接器）直，PUR（聚氨酯）。
215,90 €
您的价格
库存稀少

电缆连接器M9

VK207B41
VK207B41
连接电缆，2 米，M9 插头 8 针斜角，自由电缆端头，8x0.14mm²，PUR（聚氨酯），125V，IP67，屏蔽，油和冷却润滑剂，焊接区
73,70 €
您的价格
库存稀少
VK207B45
VK207B45
连接电缆，2米，M9公头（连接器）8针直，自由导体端，8x0.14mm²，PUR（聚氨酯），125V，IP67，屏蔽，油和冷却润滑剂，焊接区域
73,70 €
您的价格
有库存
VK507B41
VK507B41
连接电缆，5 米，M9 插头 8 针斜角，自由电缆端头，8x0.14mm²，PUR（聚氨酯），125V，IP67，屏蔽，抗拖链和扭转，耐油和冷却润滑剂，焊接区
112,80 €
您的价格
库存稀少
VK507B45
VK507B45
连接电缆，5 米，M9 插头 8 针直电缆，自由电缆端头，8x0.14mm²，PUR（聚氨酯），125V，IP67，屏蔽，油类和冷却润滑剂，焊接区
102,10 €
您的价格
库存稀少
VKA07B45
VKA07B45
连接电缆，10 米，M9 插头 8 针直电缆，自由电缆端，8 芯，PUR（聚氨酯），屏蔽，油和冷却润滑剂，焊接区
137,50 €
您的价格
有库存
VKBE7B45
VKBE7B45
连接电缆，25米，M9公头（连接器）8针直，自由导体端，8线，PUR（聚氨酯）。
303,80 €
您的价格
根据要求

电缆连接器M9 M9-连接器

VK107F46
VK107F46
连接电缆，1 米，M9 插头 4 针直通，M9 插头 4 针直通，4 芯，PUR（聚氨酯）
105,00 €
您的价格
库存稀少
VK207F46
VK207F46
连接电缆，2 米，M9 插头 4 针直通，M9 插头 4 针直通，4 芯，PUR（聚氨酯）
114,30 €
您的价格
根据要求
VK507F46
VK507F46
连接电缆，5 米，M9 插头 4 针直通，M9 插头 4 针直通，4 芯，PUR（聚氨酯）
138,90 €
您的价格
根据要求
VK707F46
VK707F46
连接电缆，7 米，M9 插头 4 针直通，M9 插头 4 针直通，4 芯，PUR（聚氨酯）
186,10 €
您的价格
根据要求

以太网编程适配器

VKSI0297
VKSI0297
连接电缆 RS232/以太网，0.5 米，M5 插头 4 针直通，M12 插头 4 针直通，D 型编码，PUR（聚氨酯），铝质
300,50 €
您的价格
库存稀少

其他传感器

M5螺塞

VK000053
VK000053
螺丝塞，M5，塑料，黑色
1,60 €
您的价格
有库存

装配

横臂/安装导轨

AP000032
AP000032
配件激光器，横臂，20x21x400mm，铝制
213,40 €
您的价格
根据要求
AP000033
AP000033
配件激光器，横臂，20x21x600mm，铝制
239,70 €
您的价格
根据要求
AP000034
AP000034
配件激光器，横臂，20x21x800mm，铝制
291,90 €
您的价格
根据要求
种类 级别
eClass-7.0 27270901
eClass-7.1 27270901
eClass-8.0 27270901
eClass-9.0 27270901
eClass-9.1 27270901
ETIM-6.0 EC002716
ETIM-7.0 EC002716
特点 价值
符合RoHS标准 是
适应性强 是
符合TSCA标准 是
IPF产品组 165个激光线传感器
包装尺寸 99 x 60 x 160mm
总重量 250g
海关税号 85365019
WEEE编号 40951076
