PE500145
sensor láser, Receptor de sensor de línea, 20x75x98mm, Sn: 2m, 22-26V DC, PNP/NPN Push-pull, 0 V ... 10 V / 4 mA ... 20 mA, Conector M9 8polos, IP54, Aluminio anodizado, Diodo láser, luz roja
Comparar
Sensores láser - Receptores de sensores de línea
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Filtro
- Filtro de interferencias
- Tipo de luz
- Diodo láser, luz roja
- Forma del haz de luz
- Línea
- Longitud de onda del sensor
- 670nm

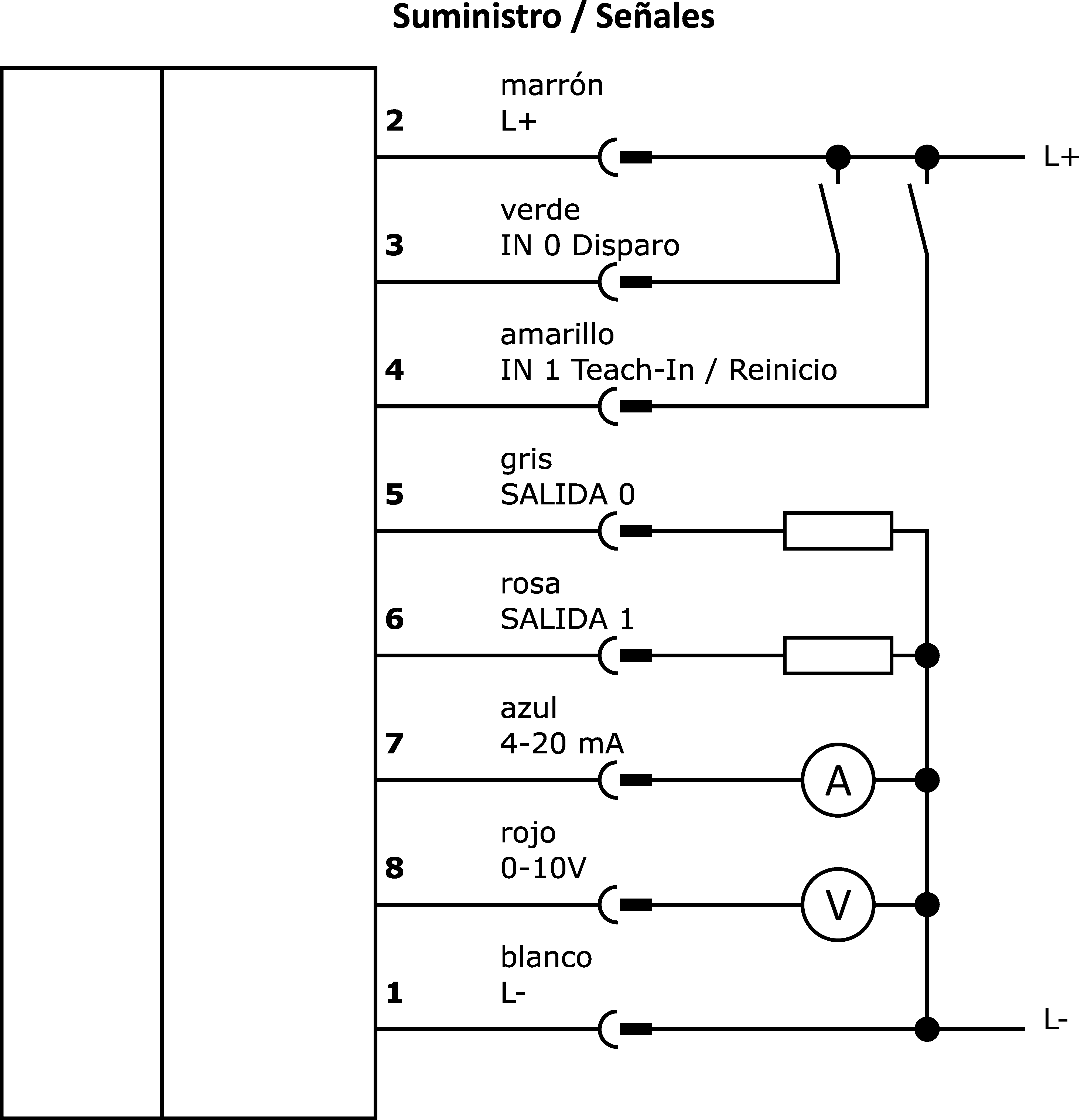

Datos eléctricos
- Resolución
- 0,016mm
- Versión de la interfaz de comunicación entre emisor y receptor
- Conector M9
- Ejecución de la función de conmutación
- Contacto normalmente abierto (NO para PNP) Contacto normalmente cerrado (NC para NPN)
- Versión de la salida analógica
- 0 - 10V, 4 - 20mA
- Versión de la conexión eléctrica
- Conector M9
- Versión de la salida de conmutación
- Push-pull
- Corriente de conmutación asignada
- 100mA
- Procedimiento de ajuste
- Parametrización
- Potencia del láser
- 0,4mW
- Corriente en vacío
- 200mA
- Número de polos
- 8
- Número de polos de la interfaz de comunicación entre emisor y receptor
- 4
- Ondulación residual
- 10%
- Frecuencia de conmutación
- 400Hz
- Función de escaneo
- de conmutación claridad/oscuridad
- Repetibilidad absoluta
- 0,016mm
- Tipo de contacto enchufable, interfaz de comunicación
- Hembrilla
- Versión de la conexión, interfaz de comunicación
- Conector M5
- Número de polos de la conexión de la interfaz
- 4
- Interfaz de comunicación admitida
- RS232
- Rango de medición
- 0 - 2.000mm
Datos mecánicos
- Cantidad de salidas de conmutación parametrizables
- 2
- Diseño
- Cubo
- Ancho
- 98mm
- Altura del campo
- 48mm
- Altura
- 20mm
- Longitud
- 75mm
- Temperatura de almacenamiento
- -20 - 85°C
- Superficie
- recubrimiento de teflón
- Grado de protección (IP)
- IP54
- Material de la carcasa
- Aluminio
Otros datos
- Temperatura ambiente
- -10 - 50°C
