AY000120
Příslušenství Snímač, Upevňovací sada, Kov, Kulový kloub
Na skladě
Laserové senzory - Kontrastní snímače
PK430170
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 320,60 € | – |
| 5 | 310,98 € | 3% / 9,62 € |
| 10 | 304,57 € | 5% / 16,03 € |
| 20 | 294,95 € | 8% / 25,65 € |
| 50 | 282,13 € | 12% / 38,47 € |
Na skladě
Laserový senzor, kontrastní, 43x32x15mm, Sn: 20-300, 10-30V DC, 4-pin, PMMA
Porovnat
Laserové senzory - Kontrastní snímače
Kontrastní tlačítka jsou schopny rozlišit mezi přilehlými oblastmi vizuální rozdíly (např. odrazivost, rozdíly jasu). Zařízení zpravidla projektují světlo na povrch objektu a vyhodnocují odražené světlo. Verze s připojením optického vlákna mohou být použity v dopadajícím světle i v režimu vysílaného světla. Kontrastní tlačítka jsou všestranná, používána mimo jiné pro řízení polohy tisku nebo barevných značek, diferenciace odchylek jasu nebo pro kontrolu intenzity samozápalných svítidel, jako jsou (LED diody nebo displeje apod.).
Elektrické vlastnosti
- Počet spínacích výstupů
- 1
- Provedení spínací funkce
- Spínací kontakt (NO)

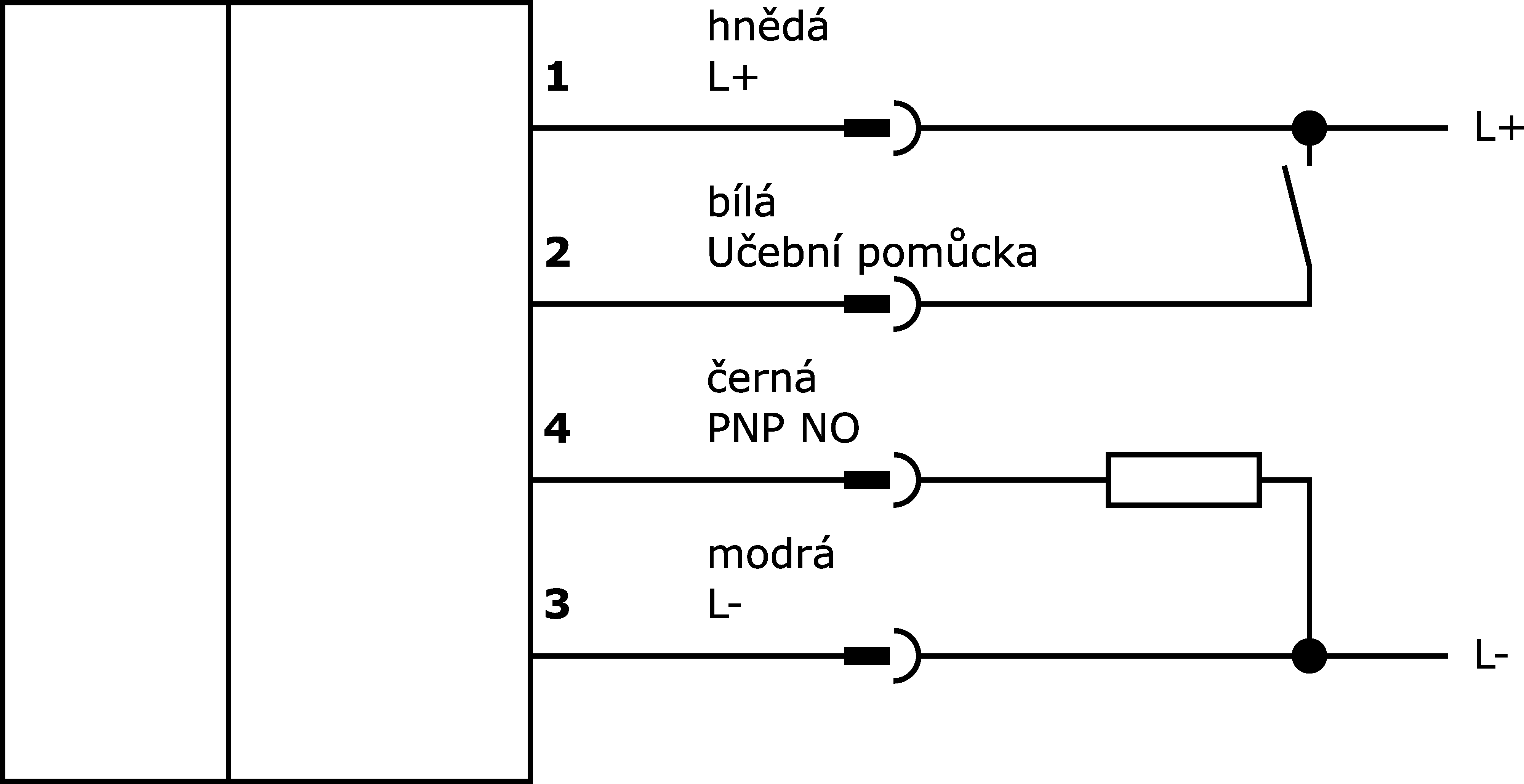

- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 100mA
- Postup nastavení
- Teach-In
- Proud naprázdno
- 50mA
- Počet pinů
- 4
- Snímací rozsah
- 20 - 300mm
- Pokles napětí
- 2,2V
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 14,8mm
- Výška
- 43mm
- Délka
- 32,5mm
- Max. utahovací moment
- 0,8Nm
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- PA 12
Optické vlastnosti
- Třída laseru
- Třída 2
- Druh světla
- Laserová dioda, červené světlo
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 650nm
- zaměření
- 115mm
Ostatní vlastnosti
- Okolní teplota
- -10 - 50°C
Příslušenství pro PK430170
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000120
Malé skladové zásoby
Upevnění design 43
Na skladě
Technologie připojení
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8-zásuvka M8-konektor 4žilnatý
Katalogové listy
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 433 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 433 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 474 KB
-
pdfShoda materiáluPDF-Soubor, 483 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 255 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
Leták produktu
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270906 |
| eClass-7.1 | 27270906 |
| eClass-8.0 | 27270906 |
| eClass-9.0 | 27270906 |
| eClass-9.1 | 27270906 |
| ETIM-6.0 | EC001820 |
| ETIM-7.0 | EC001820 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 168 Laserový kontrastní skener |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 35g |
| 0,42kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
