Capteurs laser - Détecteur de contraste
PK430170
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 320,60 € | – |
| 5 | 310,98 € | 3% / 9,62 € |
| 10 | 304,57 € | 5% / 16,03 € |
| 20 | 294,95 € | 8% / 25,65 € |
| 50 | 282,13 € | 12% / 38,47 € |
Stock à peine suffisant

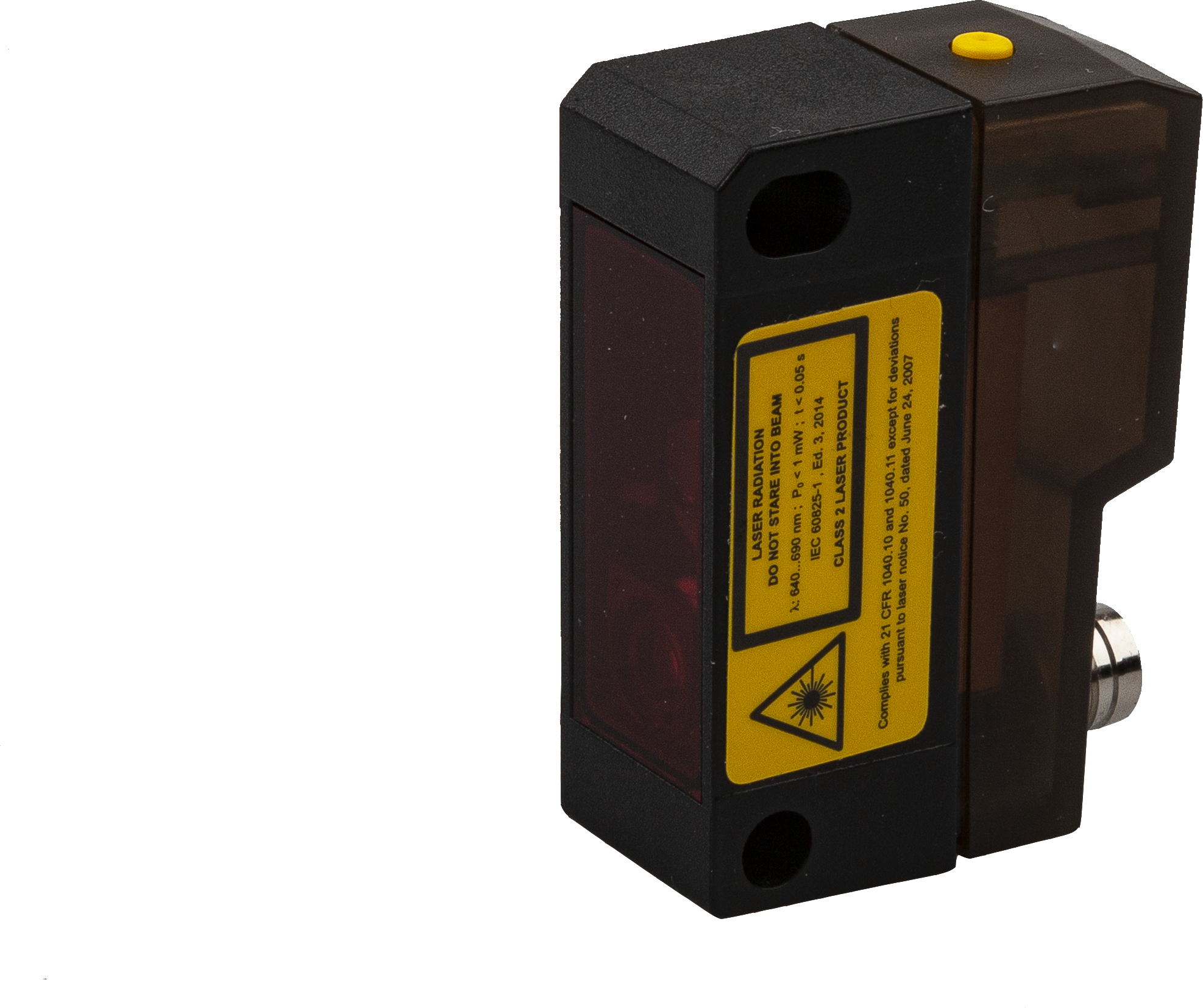

Capteur laser, contraste, 43x32x15mm, Sn : 20-300, 10-30V DC, 4 pôles, PMMA
Comparer
Capteurs laser - Détecteur de contraste
Les détecteurs de contraste sont capables de distinguer les différences visuelles (p. ex. la réflectivité, les différences de luminosité) entre des zones voisines. En règle générale, les appareils projettent une tache lumineuse sur la surface d'un objet et évaluent la lumière réfléchie. Les versions équipées d'un raccord pour fibre optique peuvent être utilisées non seulement en mode lumière réfléchie, mais aussi en mode lumière transmise. Les détecteurs de contraste sont polyvalents, ils sont utilisés entre autres pour le contrôle de la position de marques imprimées ou colorées, la distinction d'écarts de luminosité ou le contrôle de l'intensité de dispositifs auto-éclairants tels que (LED ou écrans, ...).
Autres caractéristiques
- Température ambiante
- -10 - 50°C
Caractéristiques électriques
- Nombre de sorties de commutation
- 1
- Exécution de la fonction de commutation
- Contact à fermeture (NO)

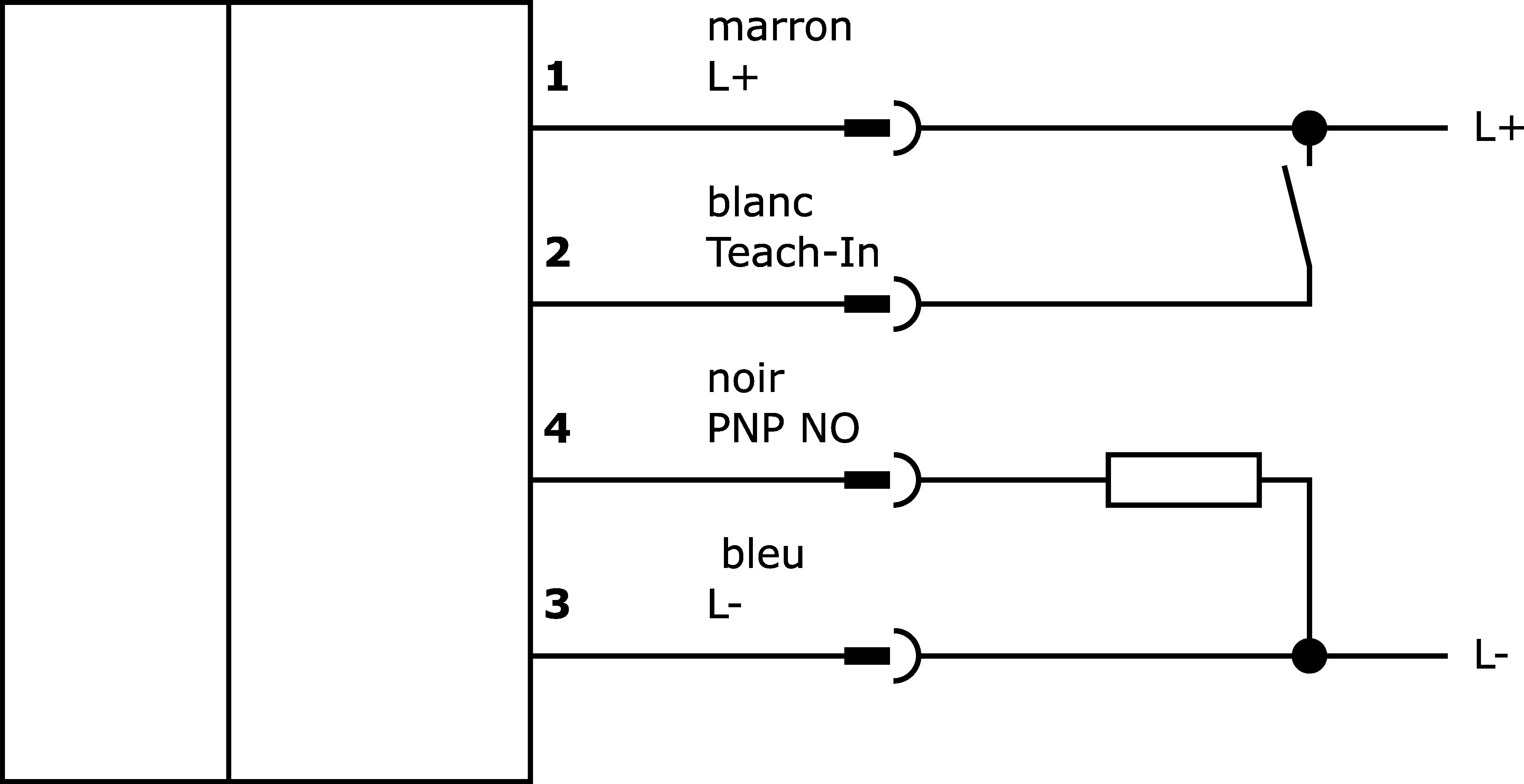

- Exécution du raccordement électrique
- Connecteur M8
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 100mA
- Procédure de réglage
- Apprentissage
- Courant à vide
- 50mA
- Nombre de pôles
- 4
- Distance de commutation
- 20 - 300mm
- Chute de tension
- 2,2V
- Annonce
- Indicateur LED
Propriétés mécaniques
- Forme de construction
- Parallélépipède rectangle
- Largeur
- 14,8mm
- Hauteur
- 43mm
- Longueur
- 32,5mm
- Couple de serrage maximal
- 0,8Nm
- Indice de protection (IP)
- IP67
- Matériau de la surface active du capteur
- Plastique (PMMA)
- Matériau du boîtier
- PA 12
Propriétés optiques
- Classe laser
- Classe 2
- Type de lumière
- Diode laser, lumière rouge
- Forme du faisceau lumineux
- Point
- Longueur d'onde du capteur
- 650nm
- Focus sur
- 115mm
Trouvez des accessoires pour PK430170
dans ces groupes de produits :
Montage
Fixation modèle 43
En stock
Système de montage pour AY000120
En stock
Technique de raccordement
Prises de câble M8 4 fils
Prises de câble M8 4 pôles à confectionner
Prises de câble M8 femelle M8 mâle 4 fils
Stock à peine suffisant
Fiches techniques
Instructions
Dessins
Conformité du produit
-
pdfDéclaration de conformité ULPDF-Fichier, 433 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 433 KB
-
pdfDéclaration de conformité UKCAPDF-Fichier, 474 KB
-
pdfConformité des matériauxPDF-Fichier, 483 KB
-
pdfDéclaration de conformité de l'UEPDF-Fichier, 255 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 248 KB
Dépliant sur les produits
Livre blanc
| Classification | Classe |
|---|---|
| eClass-7.0 | 27270906 |
| eClass-7.1 | 27270906 |
| eClass-8.0 | 27270906 |
| eClass-9.0 | 27270906 |
| eClass-9.1 | 27270906 |
| ETIM-6.0 | EC001820 |
| ETIM-7.0 | EC001820 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Numéro d'homologation UL / CSA | E486083 |
| Conforme à la norme OzDS | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 168 Détecteur de contraste laser |
| Dimensions de l'emballage | 77 x 25 x 123mm |
| Poids brut | 35g |
| 0,42kg CO₂e | |
| Numéro de tarif douanier | 85365019 |
| Numéro WEEE | 40951076 |
