PT330070
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 278,00 € | – |
| 5 | 269,66 € | 3% / 8,34 € |
| 10 | 264,10 € | 5% / 13,90 € |
| 20 | 255,76 € | 8% / 22,24 € |
| 50 | 244,64 € | 12% / 33,36 € |
Na skladě

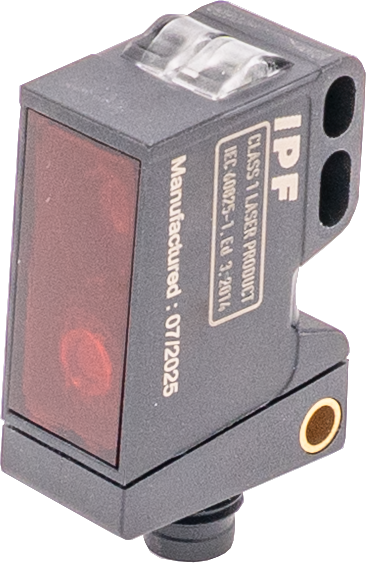

Senzor laserový, difuzní odrazový senzor, 39x23x13mm, Sn:20-250mm, triangulace, 12-30V DC, 1xPNP/NPN NC/NO, 0-10V, IO-Link, M8 konektor 4-pin, IP67, PMMA, laserová dioda, červené světlo, bodový, teach-in
Porovnat
Laserové senzory - Měření vzdálenosti
Optické senzory fungují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barva, struktura povrchu, materiál). Základní způsob činnosti je založen na vysílači a přijímači světla. Existují tři různé verze: 1. Senzor s průchozím paprskem se skládá ze dvou samostatných zařízení, vysílače a přijímače, které jsou vzájemně vyrovnány. Je-li světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači změní svůj stav. 2. V reflexní světelné závoře jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží na přijímač pomocí reflektoru, který je namontován naproti. Jakmile je světelný paprsek přerušen, spínací výstup integrovaný v zařízení změní svůj stav. 3. Snímač s rozptýleným odrazem má vysílač a přijímač v jednom zařízení. Vyslaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v zařízení změní svůj stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 4,5ms
- Počet spínacích výstupů
- 1
- Provedení spínací funkce
- Rozpínací kontakt / spínací kontakt
- Provedení analogového výstupu
- 0 - 10V
- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 100mA
- Postup nastavení
- Teach-In
- Proud naprázdno
- 30mA
- Odchylka od linearity
- 7,5mm
- Počet pinů
- 4
- Doba odezvy
- 4,5ms
- Snímací rozsah
- 20 - 250mm
- Pokles napětí
- 2V
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Doba poklesu
- 4,5ms
- Absolutní přesnost opakování
- 1,5mm
- Princip měření
- triangulace
- Podporované komunikační rozhraní
- IO-Link
- Rozsah měření
- 20 - 250mm
- Zobrazení
- LED displej
- Provozní napětí
- 12-30 VDC

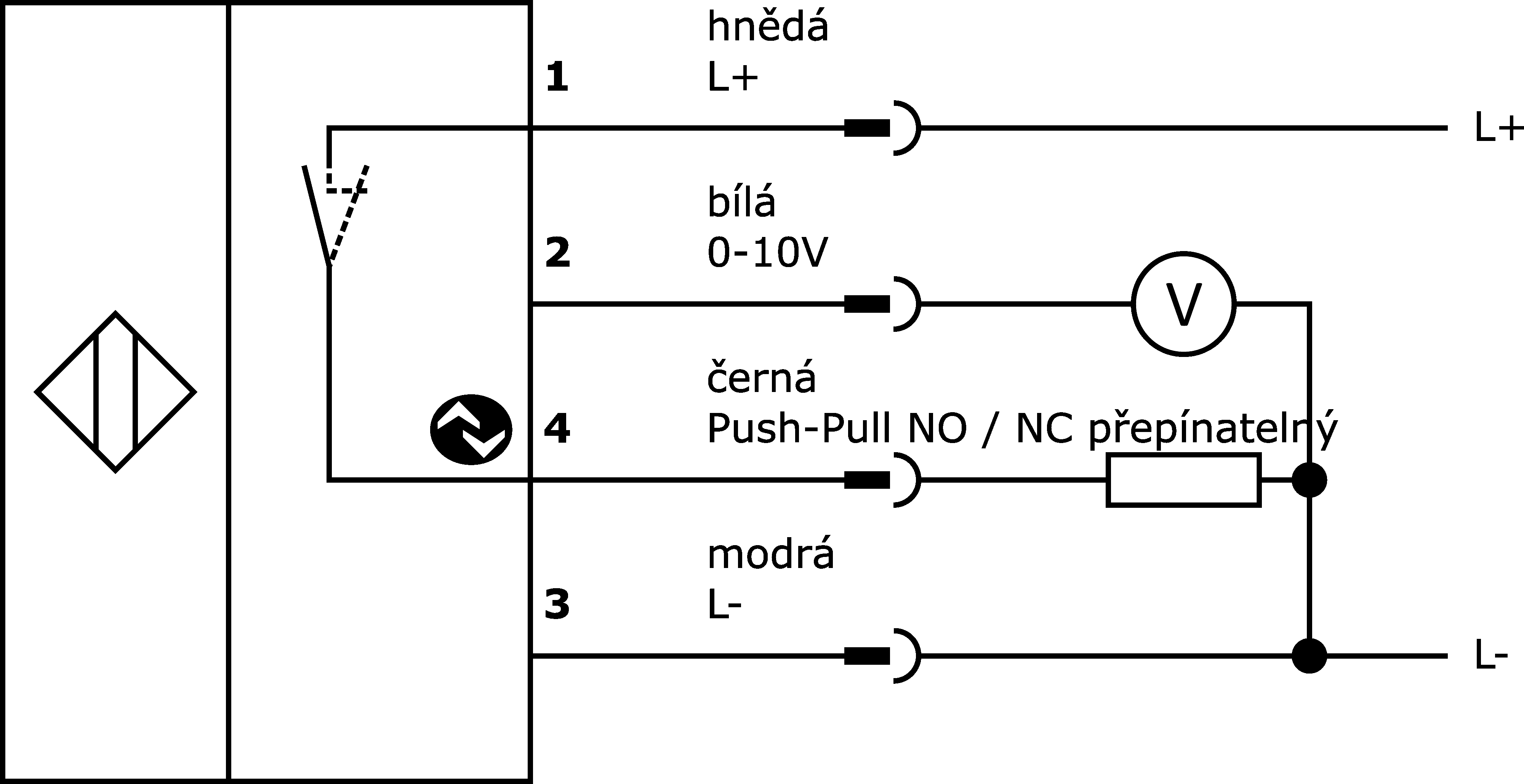

- Elektrické připojení
- 4kolíkový konektor M8

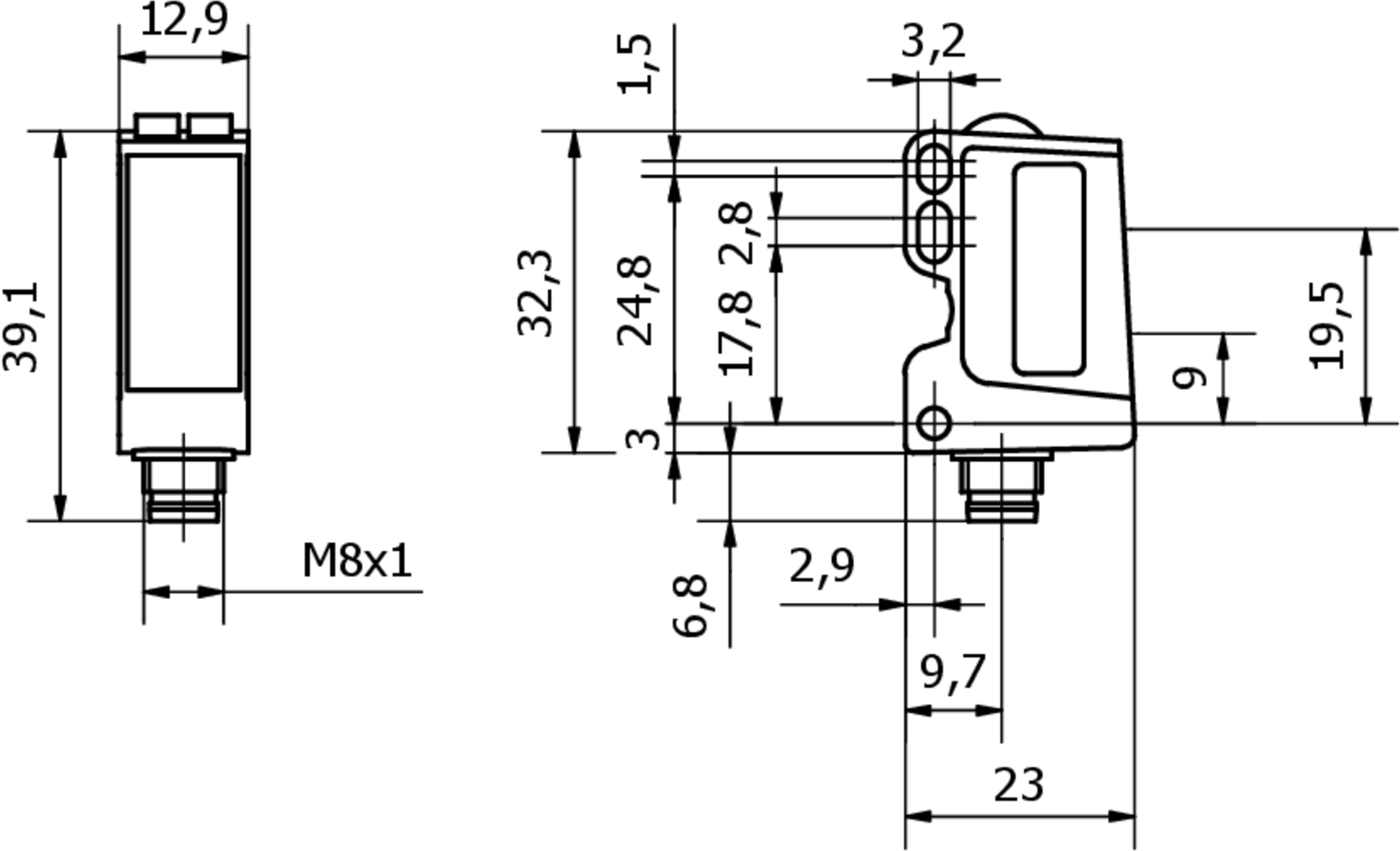

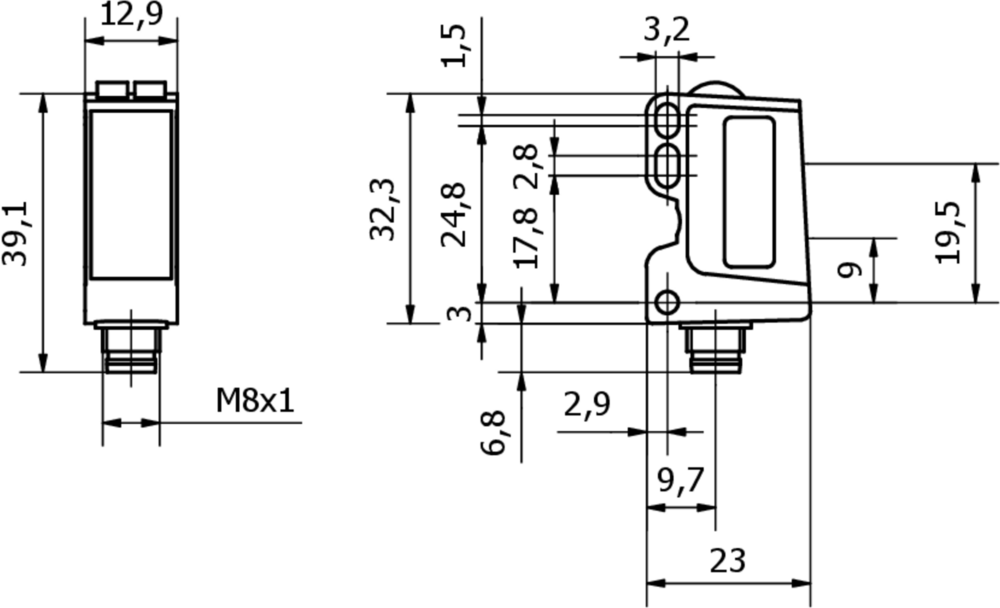

Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 12,9mm
- Výška
- 39,1mm
- Délka
- 23mm
- Skladovací teplota
- -40 - 70°C
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- PMMA
- rozměry
- 23x12,9x39,1 mm
Optické vlastnosti
- Třída laseru
- Třída 1
- Druh světla
- Laserová dioda, červené světlo
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 656nm
- zaměření
- 400mm
- Průměr světelného bodu v ohnisku
- 0,7mm
Ostatní vlastnosti
- Okolní teplota
- -10 - 60°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
- Verze s IO-Link
- V1.1.3
Příslušenství pro PT330070
najdete v těchto produktových skupinách:
Montáž
Upevnění design 33
Nástroj
Testery senzorů
Ostatní senzory
Ochranné víko Teflon M8
Malé skladové zásoby
Programování / parametrizace
IO-Link master
Malé skladové zásoby
Technologie připojení
Adaptér M8 zásuvka 4pólová/M12 konektor 4pólový
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Připojovací kabely M8-zásuvka M8-konektor 4žilnatý
Katalogové listy
Manuály
Rozměrové výkresy
Software
Rozhraní
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 474 KB
-
pdfShoda materiáluPDF-Soubor, 483 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 255 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
-
pdfSenzorová řešení pro filmový průmyslPDF-Soubor, 2.7 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270801 |
| eClass-7.1 | 27270801 |
| eClass-8.0 | 27270801 |
| eClass-9.0 | 27270801 |
| eClass-9.1 | 27270801 |
| ETIM-6.0 | EC001825 |
| ETIM-7.0 | EC001825 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 169 Laserové snímače (analogové) |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 32g |
| 1,81kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
