UT120020
Ultrazvukový senzor, difuzní odrazový senzor, M12x1 70dlouhý, Sn: 20-200, diagnostické pokrytí 15-30V, 0-10V, zásuvný konektor M12 4-pin, IP67, poniklovaná (n-pltd) mosaz, teach-in, LED, axiální zvukový kužel
Včetně Matice
Porovnat
Ultrazvukové senzory - Měření vzdálenosti
Ultrazvukové snímače jsou bezkontaktní a neopotřebovávající se polohové spínače, které mohou být používány také v náročném prostředí. Významná výhoda těchto zařízení spočívá v tom, že materiálová a povrchová struktura objektů, které mají být detekovány, může být prakticky libovolná. Jsou rozpoznány pevné, kapalné, granulované a práškové materiály. Forma a barva objektů nemá vliv na výsledek snímání. Rovněž je velmi důležitá schopnost zachytit průhledné materiály, jako jsou fólie nebo kapaliny. Ultrazvukové snímače se používají při měření vzdálenosti (např. měření průměru, kontrola smyčky), řízení hladiny (např. naplněnost sila), při snímání polohy a přítomnosti (např. umístění skleněných kotoučů, kontrola fóliových trhlin, snímání skleněných lahví).
Elektrické vlastnosti
- Rozlišení
- 0,3mm
- Provedení analogového výstupu
- 0 - 10V

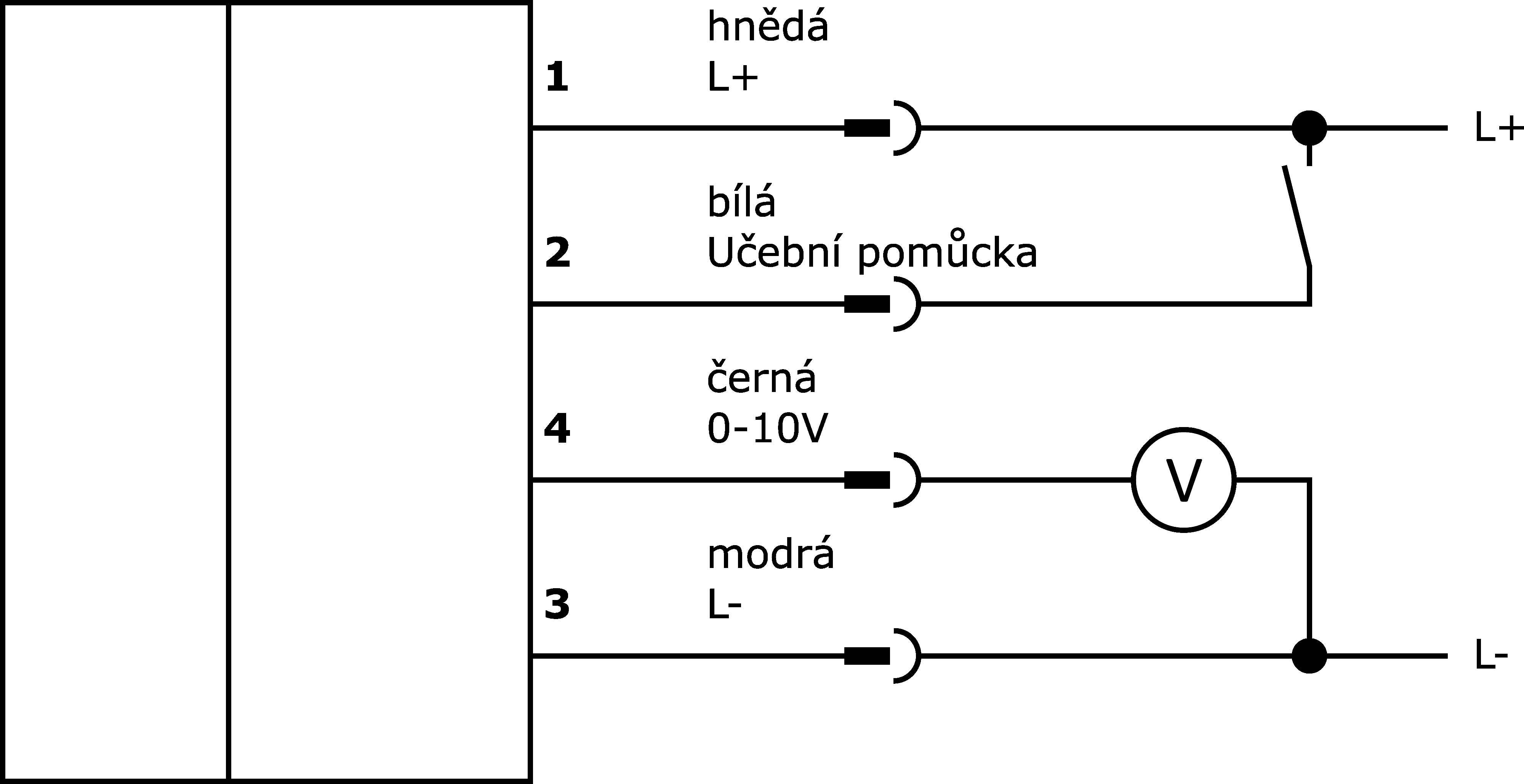

- Provedení elektrické přípojky
- Konektor M12
- Postup nastavení
- Teach-In
- Proud naprázdno
- 35mA
- Počet pinů
- 4
- Relativní přesnost opakování
- 0,1%
- Výstup zvuku
- axiální
- Třída ochrany
- III
- Teplotní drift
- 2%
- Nosný kmitočet
- 380kHz
- Rozsah měření
- 20 - 200mm
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 55mm
- Stoupání závitu
- 1mm
- Délka
- 70mm
- Povrch
- niklovaný
- Druh krytí (IP)
- IP67
- Materiál krytu
- Mosaz
- Rozměr závitu
- M12
Optické vlastnosti
- Úhel otvoru
- 6°
Ostatní vlastnosti
- Pracovní frekvence
- 380kHz
- Okolní teplota
- -10 - 60°C
Příslušenství pro UT120020
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000115
Malé skladové zásoby
Montážní systém, válcový M12
Malé skladové zásoby
Na skladě
Na skladě
Malé skladové zásoby
Na skladě
Upevňovací materiál pro UT12
Na skladě
Ostatní senzory
Napájení 24V DC/100mA spínacího zesilovače
Programování / parametrizace
Učební adaptér AV000114
Technologie připojení
Adaptér M12 zásuvka 4pólová/M8 konektor 4pólový
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M12 4žilnatý se stíněním
Připojovací kabely M12-zásuvka M12-konektor 4žilnatý
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.4 MB
-
pdfIndividuální datový listPDF-Soubor, 1.2 MB
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 98 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 473 KB
-
pdfShoda materiáluPDF-Soubor, 411 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 255 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
-
pdfFlyer fluid technologyPDF-Soubor, 3.5 MB
-
pdfSenzorová řešení pro filmový průmyslPDF-Soubor, 2.7 MB
Bílá kniha
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270804 |
| eClass-7.1 | 27270804 |
| eClass-8.0 | 27270804 |
| eClass-9.0 | 27270804 |
| eClass-9.1 | 27270804 |
| ETIM-6.0 | EC001846 |
| ETIM-7.0 | EC001846 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 259 Ultrazvukové senzory (analogové) |
| Rozměry balení | 100 x 17 x 120mm |
| Hrubá váha | 40g |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
