UT139570
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 247,30 € | – |
| 5 | 239,88 € | 3% / 7,42 € |
| 10 | 234,94 € | 5% / 12,37 € |
| 20 | 227,52 € | 8% / 19,78 € |
| 50 | 217,62 € | 12% / 29,68 € |
Malé skladové zásoby

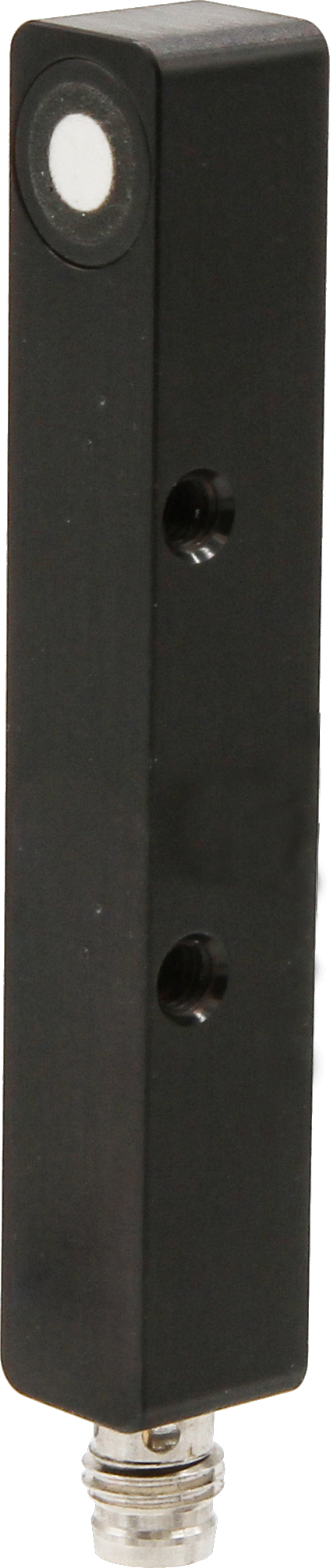

Snímač Ultrazvuk, Difuzní snímač, 84x12x12mm, Sn: 20-200, 18-30V DC, 1x PNP/NPN programovatelný/konfigurovatelný, IO-Link, Konektor M8 4pólový, IP67, Hliník anodizovaný/eloxovaný, Teach-In, S LED zobrazením, Zvukový paprsek boční
Porovnat
Ultrazvukové senzory - Snímače
Ultrazvukové snímače jsou bezkontaktní a neopotřebovávající se polohové spínače, které mohou být používány také v náročném prostředí. Významná výhoda těchto zařízení spočívá v tom, že materiálová a povrchová struktura objektů, které mají být detekovány, může být prakticky libovolná. Jsou rozpoznány pevné, kapalné, granulované a práškové materiály. Forma a barva objektů nemá vliv na výsledek snímání. Rovněž je velmi důležitá schopnost zachytit průhledné materiály, jako jsou fólie nebo kapaliny. Ultrazvukové snímače se používají při měření vzdálenosti (např. měření průměru, kontrola smyčky), řízení hladiny (např. naplněnost sila), při snímání polohy a přítomnosti (např. umístění skleněných kotoučů, kontrola fóliových trhlin, snímání skleněných lahví).
Elektrické vlastnosti
- Odezva/doba poklesu
- 10ms
- Počet spínacích výstupů
- 1
- Rozlišení
- 1mm
- Provedení spínací funkce
- programovatelný/konfigurovatelný
- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- PNP/NPN
- Jmenovitý spínací proud
- 150mA
- Zpoždění připravenosti
- 300ms
- Postup nastavení
- Teach-In
- Odolné proti zkratům
- Ano
- Proud naprázdno
- 40mA
- Počet pinů
- 4
- Výstup zvuku
- boční
- Snímací rozsah
- 20 - 200mm
- Frekvence spínání
- 20Hz
- Třída ochrany
- III
- Pokles napětí
- 2V
- Teplotní drift
- 0,2%
- Nosný kmitočet
- 400kHz
- Chráněné proti přepólování
- Ano
- Absolutní přesnost opakování
- 0,5mm
- Provozní napětí (DC)
- 18 - 30V
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 12mm
- Výška
- 84mm
- Délka
- 12mm
- Montážní vůle
- 60mm
- Povrch
- s teflonovým povlakem
- Druh krytí (IP)
- IP67
- Materiál krytu
- Hliník
- Detekce průměru
- Ano
Ostatní vlastnosti
- Pracovní frekvence
- 400kHz
- Okolní teplota
- -25 - 70°C
- Referenční médium / objekt
- Měřicí deska 20x20mm
- Snímání úrovně
- Ano
- Snímání objektů na dopravníkových systémech
- Ano
Příslušenství pro UT139570
najdete v těchto produktových skupinách:
Napájení 24V DC/100mA spínacího zesilovače
Připojovací kabely M8 4žilnatý se stíněním
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Připojovací kabely M8 4žilnatý
Upevnění design 13
Katalogové listy
Manuály

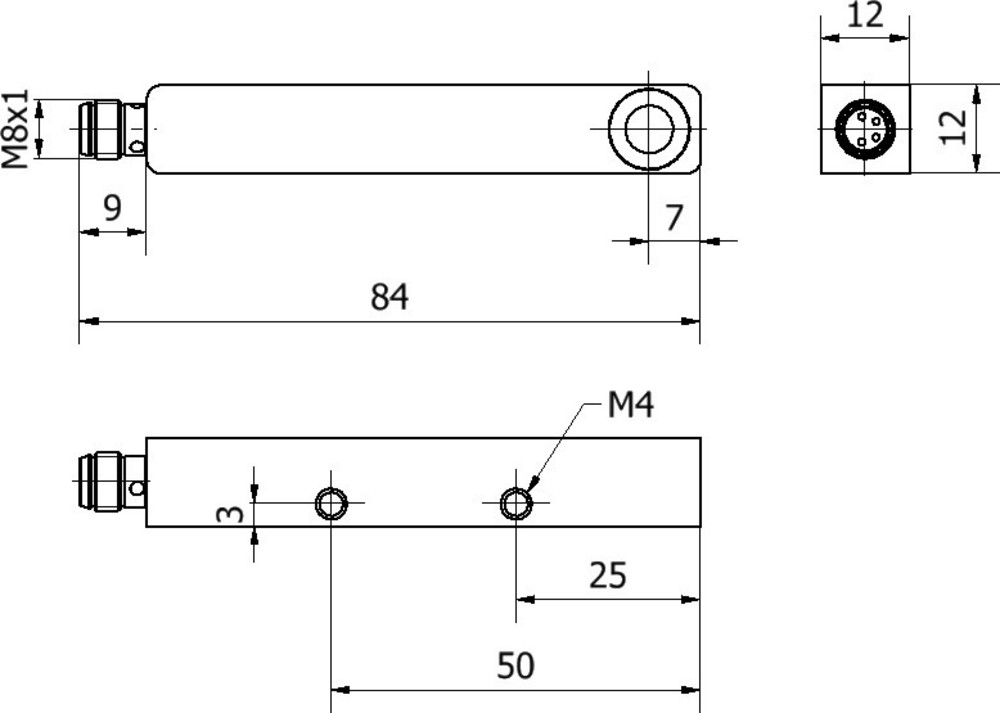

Rozměrové výkresy
-
jpgTechnický výkresJPG-Soubor, 30 KB
-
dwg2DDWG-Soubor, 424 KB
-
stp3DSTP-Soubor, 185 KB
-
pngRozhraní InternetPNG-Soubor, 15 KB

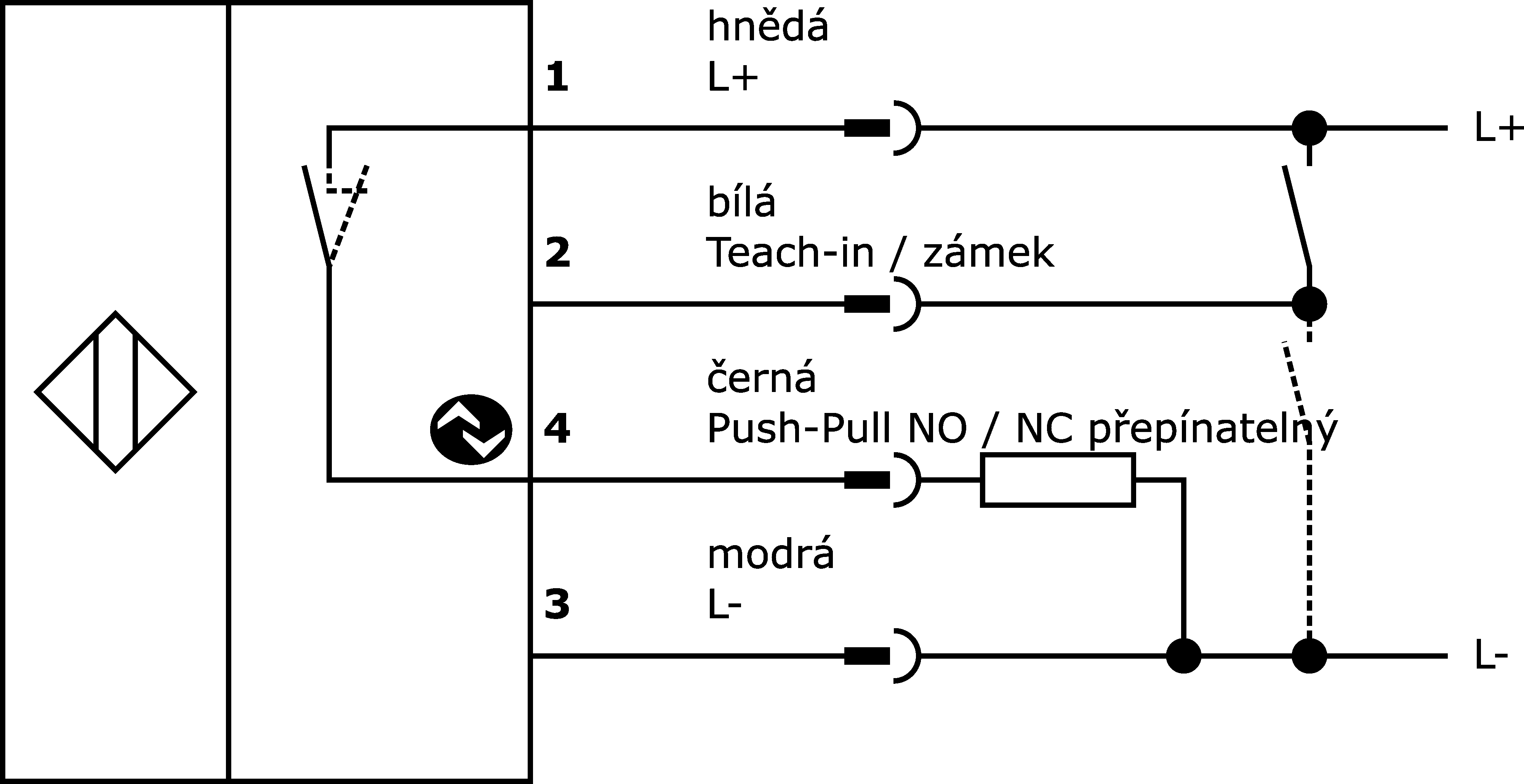

Rozhraní
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 433 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 433 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 325 KB
-
pdfShoda materiáluPDF-Soubor, 409 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 253 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 73 KB
Ostatní
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27272803 |
| eClass-7.1 | 27272803 |
| eClass-8.0 | 27272803 |
| eClass-9.0 | 27272803 |
| eClass-9.1 | 27272803 |
| ETIM-6.0 | EC001849 |
| ETIM-7.0 | EC001849 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Skupina produktů IPF | 250 Ultrazvukové senzory |
| Rozměry balení | 150 x 13 x 160mm |
| Hrubá váha | 38g |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
