Flexibilita na celé trase

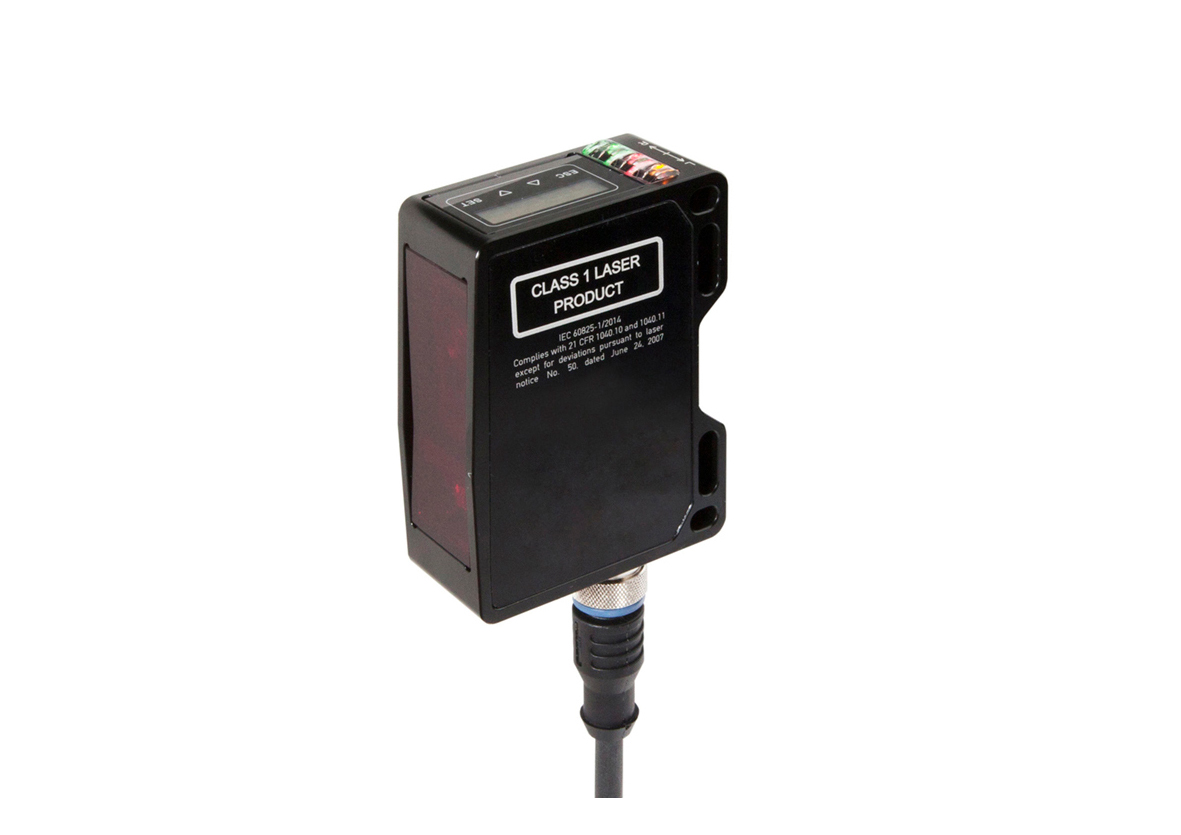

Méně a více. Tak lze shrnout klíčovou vlastnost nových multifunkčních snímačů světelných sekcí od společnosti ipf electronic. Vlastnosti: Bezkontaktní laserové senzory jsou z hlediska možných aplikací velmi univerzální, a proto je lze používat velmi flexibilně. Nová řada multifunkčních snímačů světelných úseků se skládá z celkem sedmi přístrojů (PY740020, PY740021, PY740025, PY740026, PT740020, PT740021 a PY74002A) se stupněm krytí IP67, které jsou založeny na stejném měřicím principu a mají naprosto shodnou konstrukci. Vzhledem k tomu, že systémy pracují ve skenovacím režimu, nevyžadují přístroje reflektor citlivý na znečištění ani počítací prvek, jako je přijímač.

Měření hran nezávisle na vzdálenosti

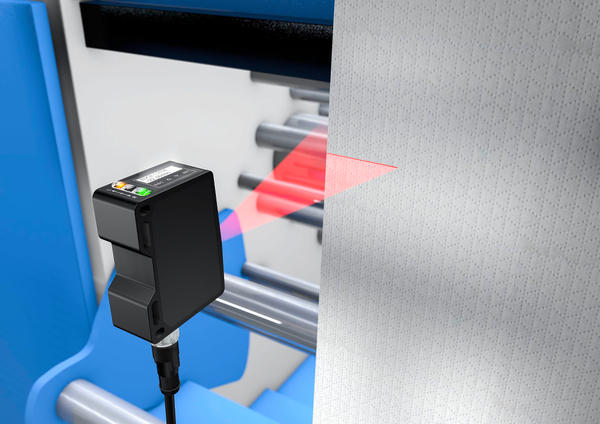

Přístroje PY740020 a PY740021 s pracovními vzdálenostmi 75 mm až 150 mm, resp. 150 mm až 250 mm určují polohu hran objektu nezávisle na vzdálenosti. Senzory mají vlastnosti, které dříve mohly nabídnout pouze složité laserové měřicí systémy, ale jejich obsluha je stejně snadná jako u difuzních odrazových senzorů. Obě zařízení měří přesné hodnoty vzdálenosti od povrchu objektu podél jejich laserové linie a vypočítávají polohu hran objektu pomocí inteligentního algoritmu. Tyto údaje pak slouží k určení polohy hrany nebo vzdálenosti či mezery mezi dvěma hranami. Díky integrované transformaci souřadnic lze zařízení PY740020 a PY740021, stejně jako téměř všechna zařízení této řady, polohovat také bočně přes objekt v úhlu ±30°. Tyto snímače lze použít například při dvojité kontrole plechů při zpracování kovů, při kontrole okrajů pásu nebo při kontrole mezer, např. při kontrole správného uzavření kantonových obalů.

Dostatek volnosti při měření výšky

Modely PY740025 (pracovní vzdálenost 100 mm - 150 mm) a PY740026 (pracovní vzdálenost 100 mm - 500 mm) jsou ideální pro všestranné použití v oblasti kontroly kvality. S vysokým rozlišením až 2 μm určují výšky objektů nebo profil objektu celkem pěti klíčovými údaji: maximální, minimální a průměrnou výšku objektu, hodnotu výšky delta (např. pro identifikaci vadných výrobků v důsledku odchylného tvaru) a směrodatnou odchylku prostřednictvím všech zaznamenaných informací o výšce. Díky inteligentnímu propojení klíčových čísel umožňují tato zařízení přímé vyhodnocení v aplikacích, ve kterých je třeba certifikovat objekty a okamžitě vytřídit výrobky NOK.

Měření vzdálenosti pro náročné povrchy

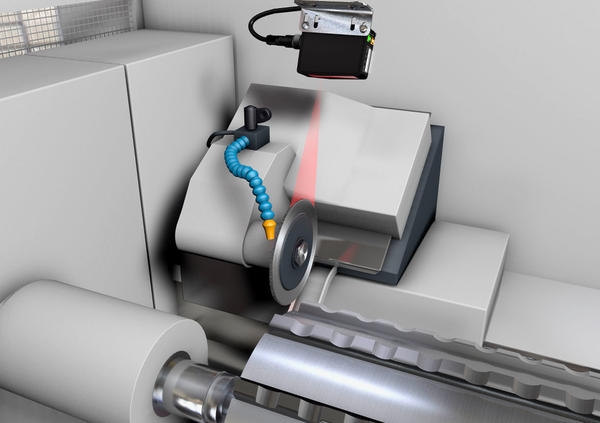

Přístroje PT740020 a PT740021 se naopak doporučují pro spolehlivé měření vzdálenosti i na náročných površích, které jsou nehomogenně lesklé (neodrážejí světlo) nebo extrémně drsné. Díky pracovním vzdálenostem minimálně 100 mm a maximálně 150 mm nebo 500 mm, vysokému rozlišení až 2 μm a měřicí frekvenci až 1540 Hz poskytují tyto laserové snímače vzdálenosti velmi přesné a vždy opakovatelné výsledky měření bez použití externího softwaru nebo časově náročných převodů. Díky tomu jsou tato zařízení ideální pro vysoce přesné měřicí a kontrolní aplikace, např. u lesklých výlisků nebo objektů s velmi drsným povrchem.

Vysoká flexibilita pro měření kulatých předmětů

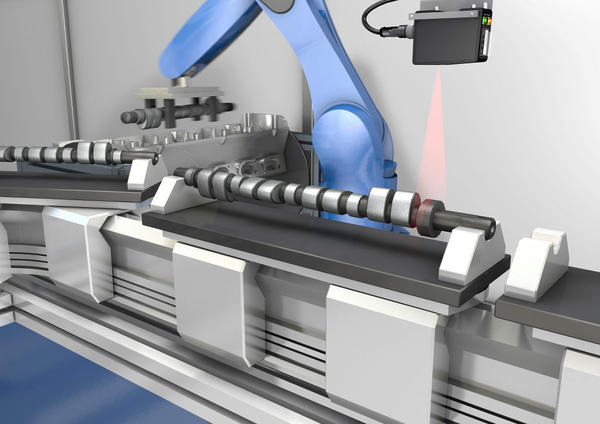

Řadu snímačů světelného průřezu doplňuje přístroj PY74002A, který byl navržen pro měření kulatých předmětů s vnějším průměrem od 30 mm do 130 mm. Snímač má celkem pět různých režimů měření: středový bod, průměr a nejvyšší měřicí bod objektu (apex) a pravá a levá vnější poloha. Potenciální oblasti použití snímače PY74002A zahrnují měření průměru kovových trubek, polohování kulatých nádob (např. kelímků od jogurtů) při plnění nebo určení středového bodu jako referenčního bodu pro povrchové nátěry.

Všechny multifunkční snímače světelného řezu od společnosti ipf electronic mají rozsah pracovních teplot od -10 °C do +50 °C a jsou necitlivé i na měnící se vlivy okolního světla.
