Prozessdatenanalyse - Zubehör
AB000009
Auf Anfrage
Zubehör IoT-Gateway, Modul,25x139x110mm, 12x Digitale Eingänge, 6x Digital Ausgänge, 4x Analog Eingänge, 2x Analog Ausgänge, klemmen, IP20
Vergleichen
Prozessdatenanalyse - Zubehör

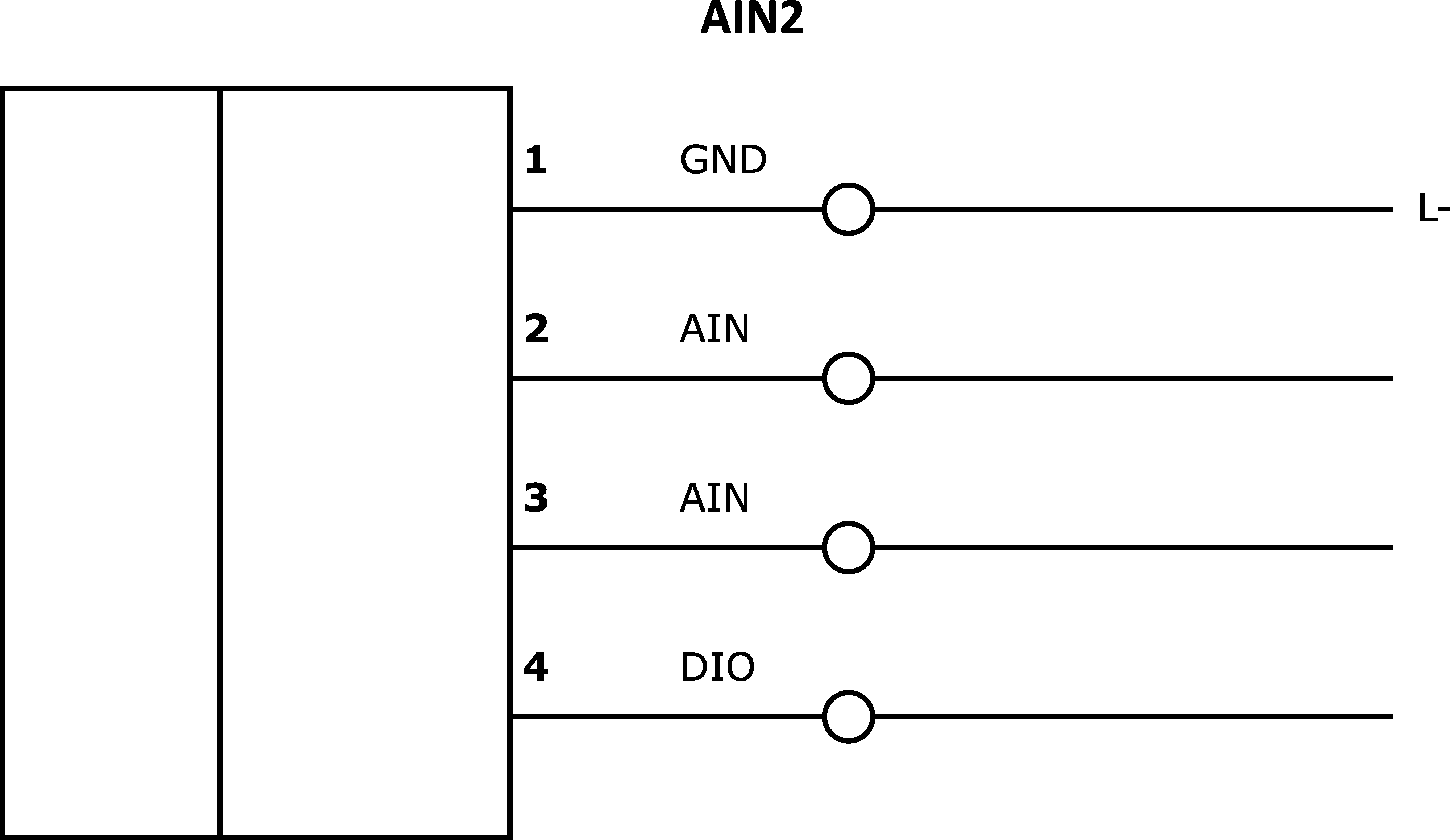

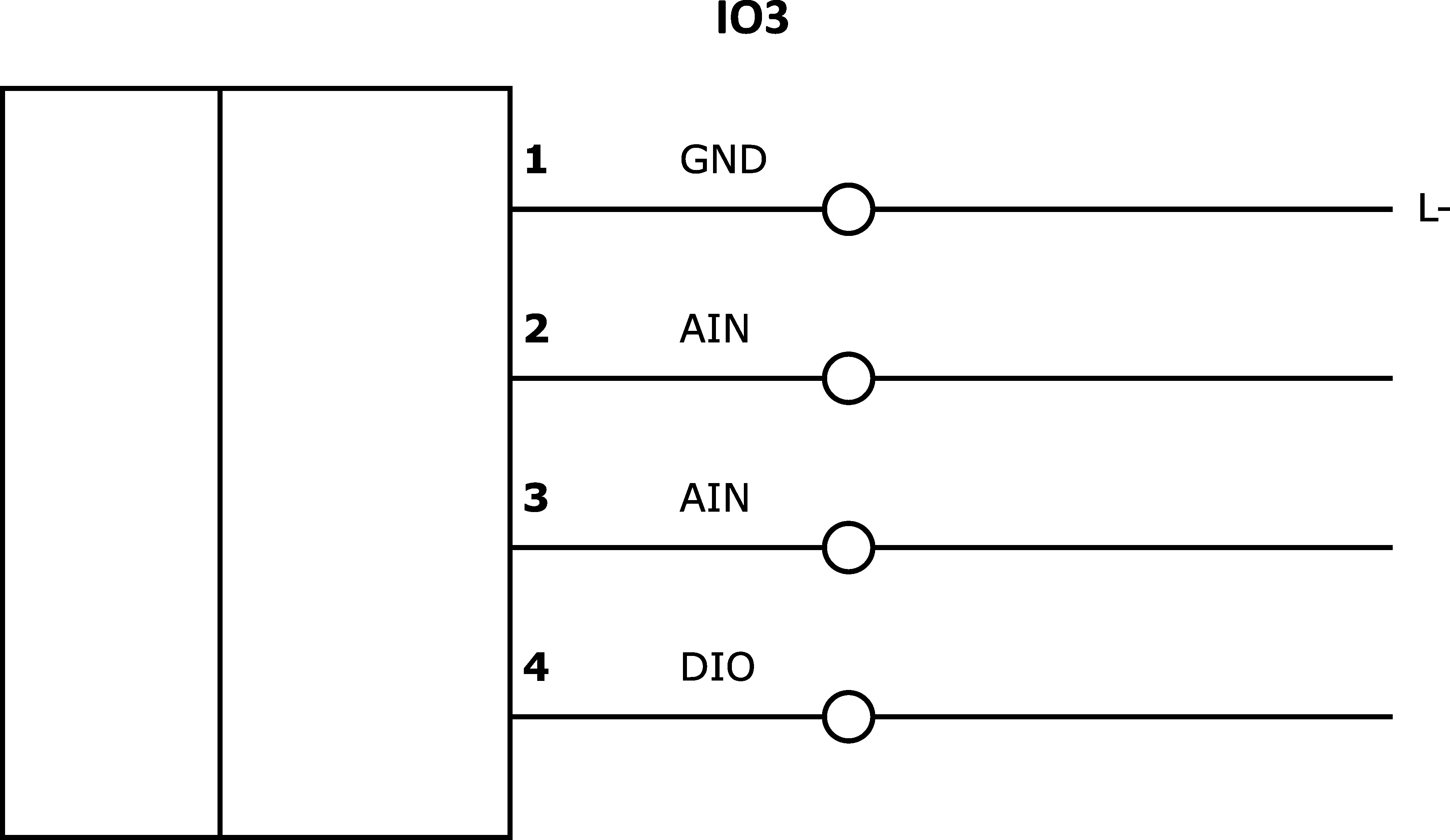

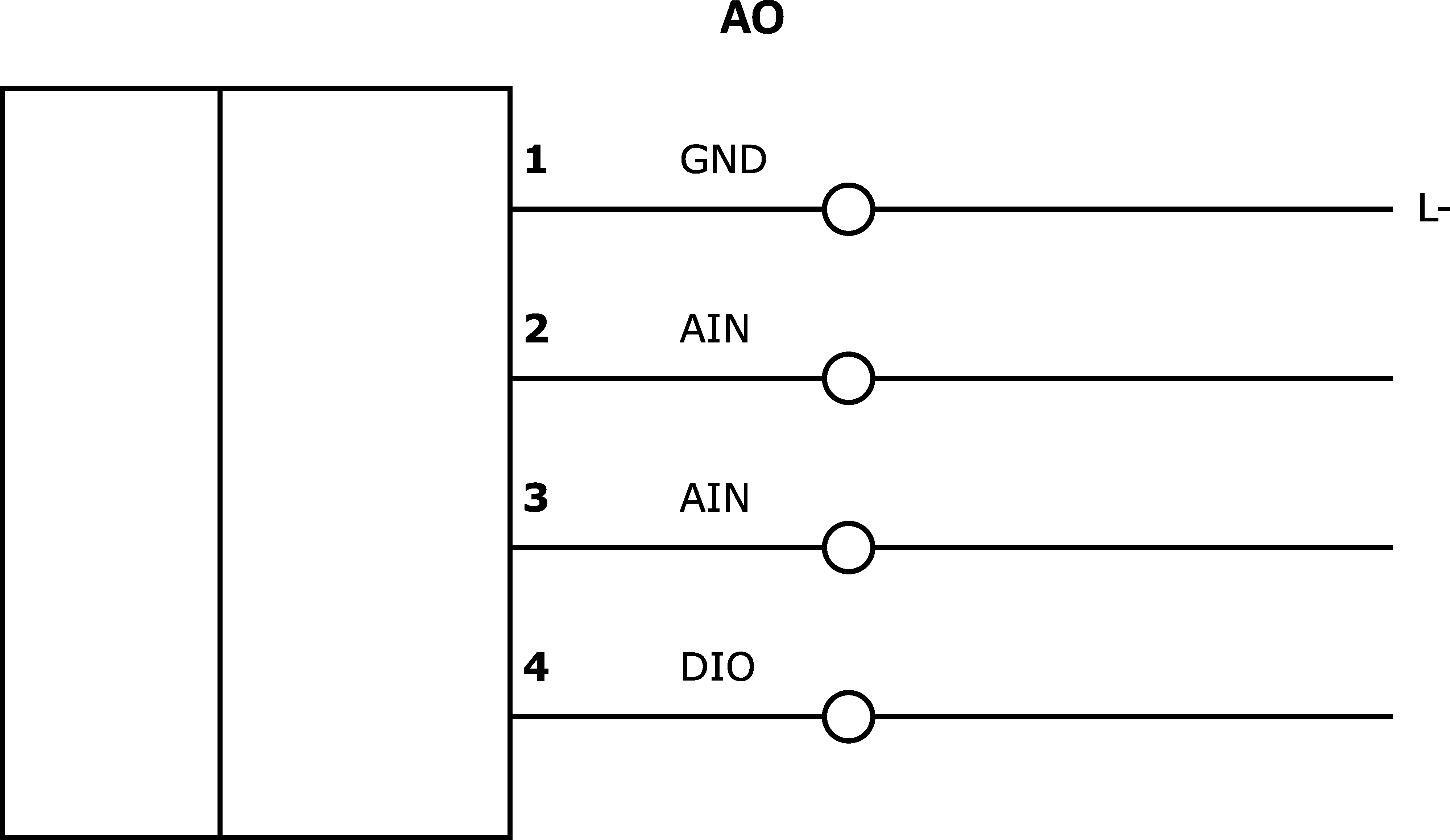

12x DIN (Digital Input), 6x DO (Digital Output), 4x AIN (Analog Input) und 2x AO (Analog Output)
Elektrische Eigenschaften
- Anzahl der digitalen Ausgänge
- 6
- Anzahl der digitalen Eingänge
- 12
- Leistungsaufnahme
- 24VA
- Anzeige
- LED-Anzeige
- Anzahl der analogen Ausgangskanäle
- 2
- Anzahl der analogen Eingangskanäle
- 4
- Betriebsspannung
- 22-26VDC
Mechanische Eigenschaften
- Höhe
- 139mm
- Länge
- 109mm
- Lagertemperatur
- -40 - 85°C
- Montageart
- Hutschiene
- Schutzart (IP)
- IP20
- Werkstoff des Gehäuses
- Kunststoff (PA6, Glasfaserverstärkt 30%)
- Abmessungen
- 139mm hoch
Sonstige Eigenschaften
- Luftfeuchtigkeit im Betrieb (nicht kondensierend)
- 20 - 90%
- Umgebungstemperatur
- 0 - 50°C
Datenblätter
Anleitungen
Firmware
Firmware ältere Versionen
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 631 KB
-
pdfMaterial CompliancePDF-Datei, 479 KB
-
pdfEU-KonformitätserklärungPDF-Datei, 411 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 254 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 248 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 243 KB
Produktflyer
Whitepaper
-
pdfEnergiemonitoring und Produktion- / ProzessdatenerfassungPDF-Datei, 4,2 MB
-
pdfEnergiemonitoring und Condition MonitoringPDF-Datei, 2,9 MB
Anwendungsbeispiele
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27143190 |
| eClass-7.1 | 27143190 |
| eClass-8.0 | 27143190 |
| eClass-9.0 | 27143154 |
| eClass-9.1 | 27143154 |
| ETIM-6.0 | EC001099 |
| ETIM-7.0 | EC001099 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 735 Gateway und Zubehör |
| Verpackungsmaße | 220 x 40 x 165mm |
| Bruttogewicht | 190g |
| CO2-Fußabdruck | 1,69kg CO₂e |
| Zolltarifnummer | 85437090 |
| WEEE-Nummer | 40951076 |
