Kamera Zusatzbeleuchtung - Linienleuchten
EL780770
Auf Anfrage

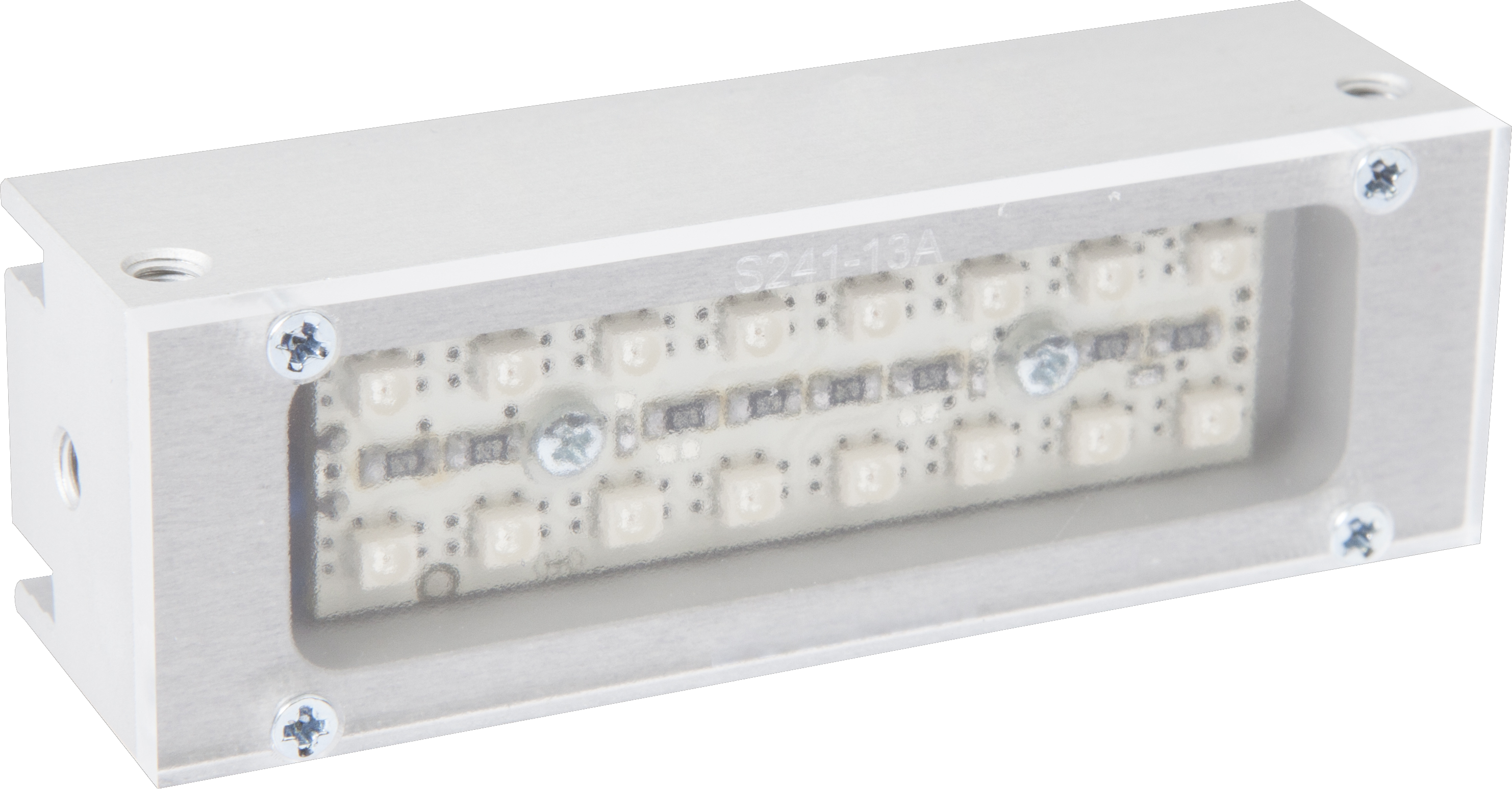

LED Linienleuchte,78x25x23 mm, Rotlicht unpolarisiert, 1,2W, 635nm, 24V, M8-Stecker 4polig, IP41, Aluminium+Acrylglas
Vergleichen
Kamera Zusatzbeleuchtung - Linienleuchten
Für Prüfaufgaben jeglicher Art mit einem Kamera Sensor ist die Auswahl der richtigen Beleuchtung essenziell, da nur kontrastreiche Bildaufnahmen reproduzierbar auswertbar sind. Und hier hat die Beleuchtung den entscheidenden Einfluss. Dabei hängt die Auswahl von unterschiedlichen Faktoren wie z.B. dem Abstand zum Prüfobjekt, dessen Größe, dem zu prüfendem Bauteilkriterium oder den zu erwartenden Umweltbedingungen ab.
Elektrische Eigenschaften
- Ausführung des elektrischen Anschlusses
- Steckverbinder M8
- Bemessungsbetriebsstrom
- 50mA
- Leistung
- 1,2W
- Max. Stoßstrom
- 200mA
- Polzahl
- 4
- Schutzklasse
- III
- Betriebsspannung (DC)
- 22,8 - 25,2V
- Blitzdauer
- 1 - 1.000µs
Mechanische Eigenschaften
- Breite
- 25mm
- Höhe
- 23mm
- Länge
- 78mm
- Schutzart (IP)
- IP41
- Streuverhalten Frontscheibe
- klar
- Werkstoff des Gehäuses
- Aluminium
- Werkstoff der Frontscheibe
- Acrylglas
Optische Eigenschaften
- Anzahl der LEDs
- 16
- Leuchtmittel
- LED
- Lichtart
- Rotlicht unpolarisiert
- Öffnungswinkel
- 120°
- Wellenlänge der Lichtquelle
- 617nm
Sonstige Eigenschaften
- Umgebungstemperatur
- 10 - 50°C
- Betriebsart
- Permanentbetrieb, Schaltbetrieb, Blitzbetrieb
- Ausführung
- Linienleuchte
Finden Sie Zubehör für EL780770
in diesen Produktgruppen:
Kabeldosen M8 4adrig
Kabeldosen M8 4polig konfektionierbar
Kabeldosen M8-Dose M8-Stecker 4adrig
Adapter M8 Dose 4polig / M12 Stecker 4polig
Direktanschlussleitung für OC53 mit Blitzcontroller
Wechselscheibe für EL780770
Datenblätter
Zeichnungen
-

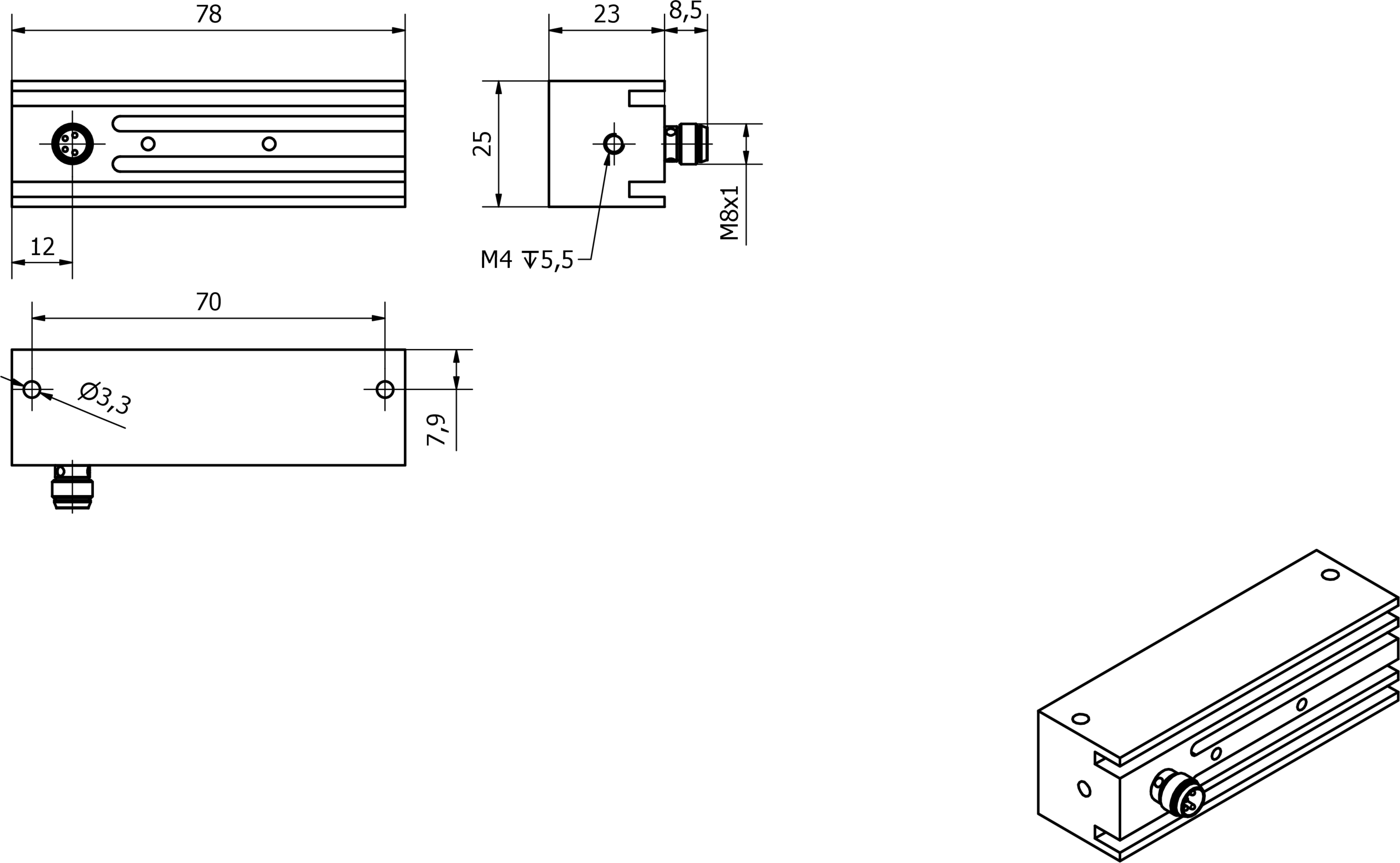

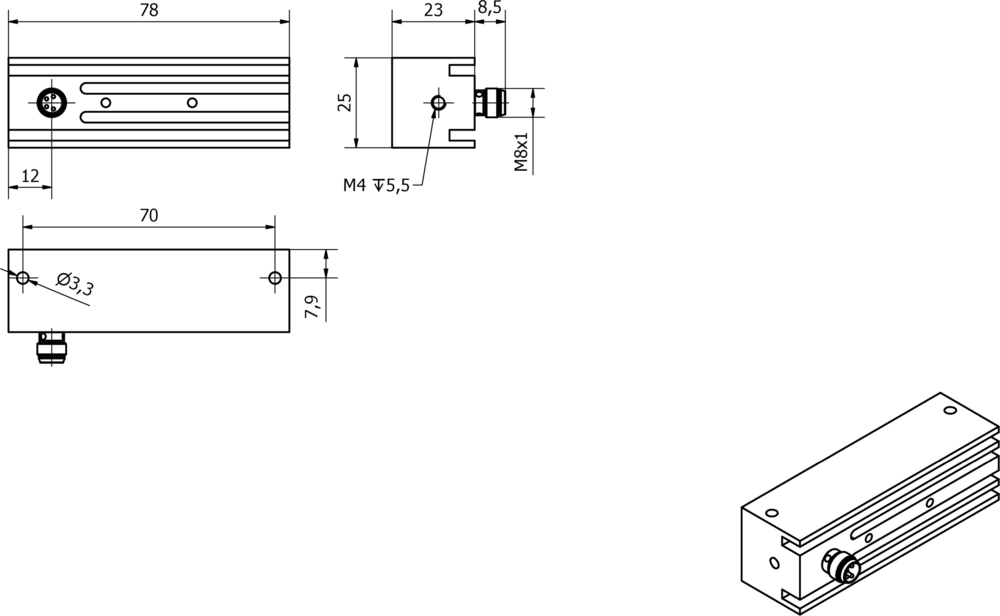

jpgTechnische ZeichnungJPG-Datei, 561 KB
-
dwg2DDWG-Datei, 334 KB
-
stp3DSTP-Datei, 147 KB
-
pngAnschlussbild InternetPNG-Datei, 5,8 KB
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 477 KB
-
pdfMaterial CompliancePDF-Datei, 407 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 406 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
-
pdfApplikationsbericht LED-SonderleuchtePDF-Datei, 3,8 MB
-
pdfApplikationsbericht OC53 HerresPDF-Datei, 1,0 MB
-
pdfProduktflyer KameraservicePDF-Datei, 1,1 MB
-
pdfWhitepaper Kamerasensoren Teil 1PDF-Datei, 781 KB
-
pdfWhitepaper Kamerasensoren Teil 2PDF-Datei, 4,2 MB
-
pdfWhitepaper Kamerasensoren Teil 3PDF-Datei, 1,1 MB
-
pdfWhitepaper LED-LeuchtenPDF-Datei, 554 KB
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27310204 |
| eClass-7.1 | 27310204 |
| eClass-8.0 | 27310204 |
| eClass-9.0 | 27310204 |
| eClass-9.1 | 27310204 |
| ETIM-6.0 | EC000348 |
| ETIM-7.0 | EC000348 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| IPF Produktgruppe | 915 Kamerabeleuchtung |
| Verpackungsmaße | 101 x 55 x 129mm |
| Bruttogewicht | 120g |
| Zolltarifnummer | 94054239 |
| WEEE-Nummer | 40951076 |
