Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

VK06F004

Listenpreis

57,00 €

Auf Lager

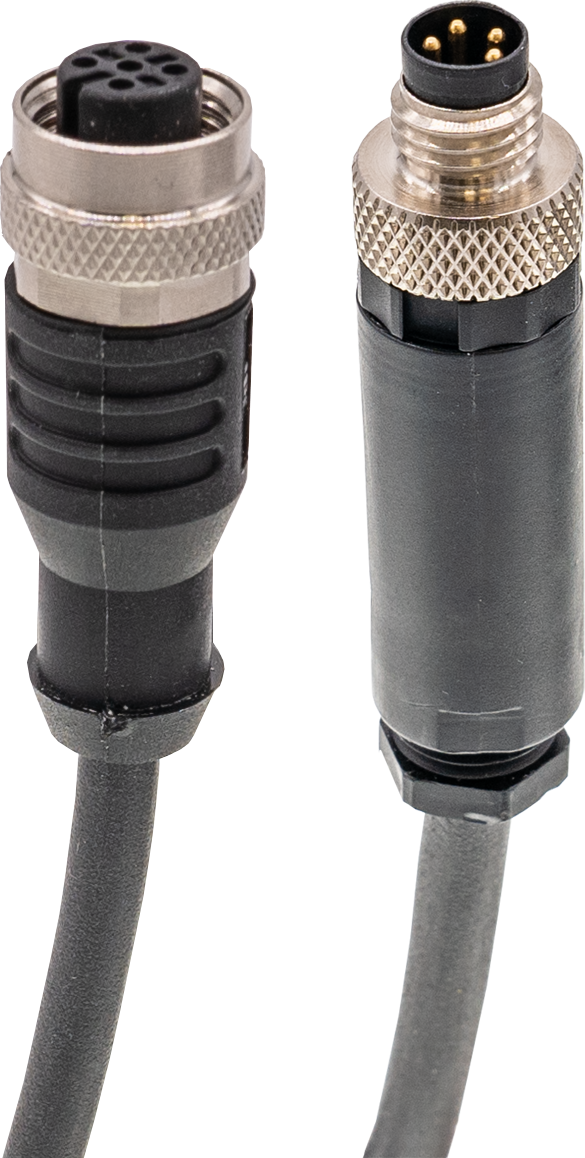

Leitung für Kamerabeleuchtung im Blitzbetrieb an OC53 mit internem Blitzcontroller, 0,6m, M8 Stecker 4polig gerade, M12 Dose 4polig gerade, 4adrig

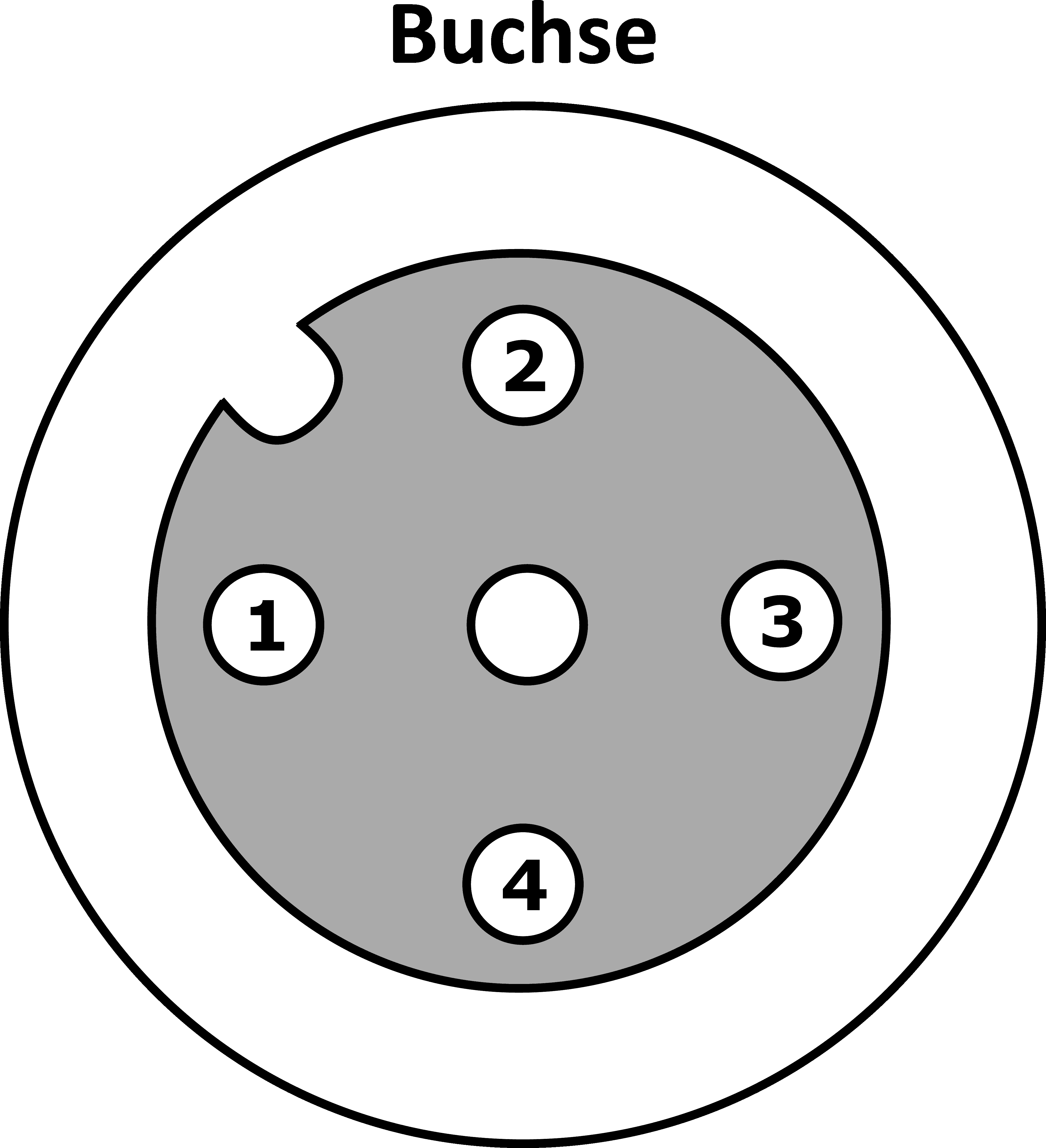

Anschlussbild

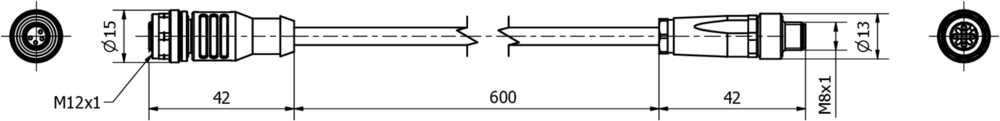

Maßskizze

3D-Modell

Vergleichen

Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

Diese Verbindungsleitung hat beidseitig vorkonfektionierte Anschlüsse. Mit ihr lassen sich Kostengünstig Endgeräte mit einer Steckverbindung über einen Verteiler oder ein Logikmodul in einbinden.

Elektrische Eigenschaften

Ausführung des Steckkontaktes Anschluss A: Female (Buchse)

Ausführung des Steckkontaktes Anschluss B: Male (Stecker)

Ausführung elektrischer Anschluss A: M12

Ausführung elektrischer Anschluss B: M8

Polzahl Anschluss A: 4

Polzahl Anschluss B: 4

Mechanische Eigenschaften

Aderaufbau: 42 x 0,1mm

Ader-Zahl: 4

Kabellänge: 0,6m

Kabelzuführung Anschluss A: gerade

Kabelzuführung Anschluss B: gerade

Anschlusstechnik

Schutzschlauch

AY000141

Kunststoff-Schutzschlauch, Ø17mm, Innendurchmesser 10mm, -40-250°C, Glasfaser mit Silikonkautschuk, Kurzzeitige…

39,30 €
Ihr Preis

Auf Lager

Montage

Befestigungsclip M8 Stecker/Dose

AV000142

Zubehör Kabeldose, Befestigungsclip, 8,5mm, PPO, Verpackungseinheit 5, Zubehör für Kabeldose/-stecker M8

16,50 €
Ihr Preis

Pack enthält 5 Stück.

Auf Lager

Sonstiges

Kennzeichenschild

AV000117

Kennzeichnungsmaterial, Kennzeichenschild, 2,1x30x4mm, Kunststoff PC, 34 Kennzeichnungsschilder

8,40 €
Ihr Preis

Auf Lager

Werkzeug

Drehmomentschlüssel SW9 / SW13

AV000140

Werkzeug, Drehmomentschlüssel, Schraubendreher-Modell, Innensechskant 4mm, Mit Skala, Auflösung 0,05Nm

185,40 €
Ihr Preis

Auf Lager

Datenblätter

pdf

Einzeldatenblatt

PDF-Datei, 1,3 MB

Zeichnungen

Produktkonformität

Klassifizierung	Klasse
eClass-7.0	27279218
eClass-7.1	27279218
eClass-8.0	27279218
eClass-9.0	27060311
eClass-9.1	27060311
ETIM-6.0	EC001855
ETIM-7.0	EC001855

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
TSCA-konform	Ja
IPF Produktgruppe	914 Zubehör Kamerasensoren
Verpackungsmaße	16,2 x 6 x 24,2mm
Bruttogewicht	43g
CO2-Fußabdruck	0,38kg CO₂e
Zolltarifnummer	85444290
WEEE-Nummer	40951076
