Induktive Sensoren - Norm-Schaltabstand
IB040104
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 85,00 € | – |
| 5 | 82,45 € | 3% / 2,55 € |
| 10 | 80,75 € | 5% / 4,25 € |
| 20 | 78,20 € | 8% / 6,80 € |
| 50 | 74,80 € | 12% / 10,20 € |
Auf Lager

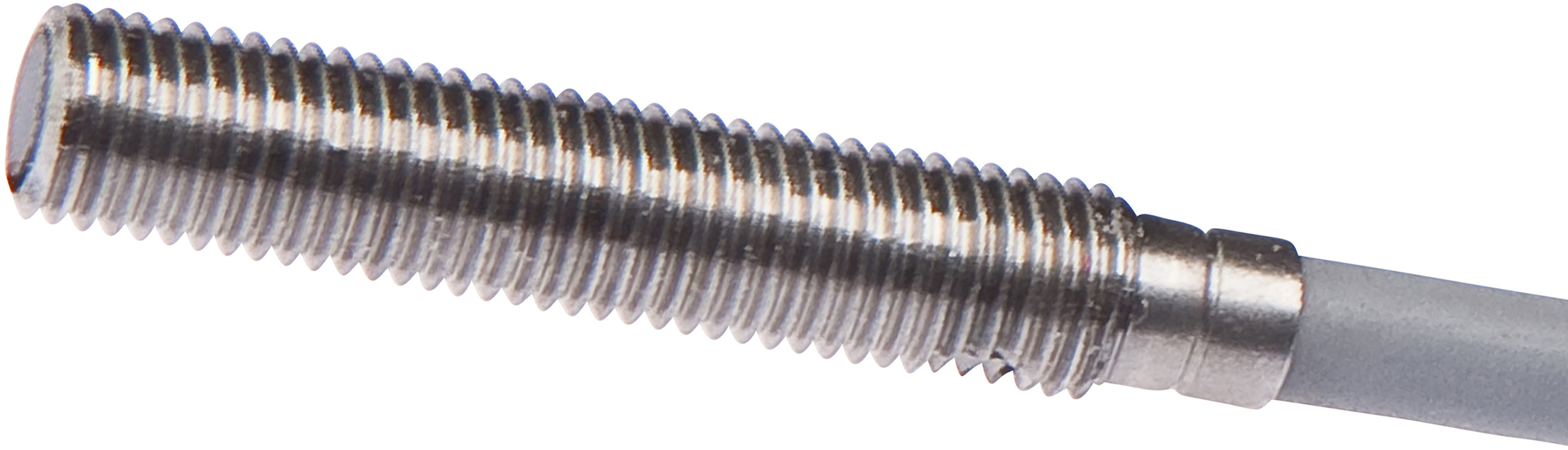

Sensor Induktiv, M4x0,5 22lang, bündig, Sn: 0,6, 10-30V DC, PNP NO, IO-Link, Kabel 2m PUR (Polyurethan), IP67, VA
Inklusive 2x Mutter, 2x Zahnscheibe
Vergleichen
Induktive Sensoren - Norm-Schaltabstand
Induktive Näherungsschalter sind berührungslos arbeitende Sensoren. Sie erfassen sämtliche leitfähige Metalle, unabhängig davon, ob sie sich bewegen oder nicht. Der erreichbare Schaltabstand der Geräte ist dabei vom Objektmaterial und dessen Abmessungen abhängig. Die vibrationsunempfindlichen Sensoren können seitlich oder frontal angefahren werden. Induktive Näherungsschalter werden zur Anwesenheitsabfrage (z.B. Warengutträger), Positionierung (z.B. Ofenklappen), Zählung (z.B. Muttern / Schrauben), Drehzahlabfrage (z.B. an Zahnrädern), an Fördersystemen (z.B. Schlauchzuführungen) oder Abstandsmessungen (z.B. Einpresskontrolle) von metallischen Objekten eingesetzt.
Elektrische Eigenschaften
- Ausführung der Schaltfunktion
- Schließer (NO)
- Ausführung des elektrischen Anschlusses
- Kabel
- Ausführung des Schaltausgangs
- PNP
- Bemessungsschaltstrom
- 100mA
- Relative Hysterese
- 15%
- Korrekturfaktor (Alu)
- 0,3
- Korrekturfaktor (Cu)
- 0,2
- Korrekturfaktor (Ms)
- 0,4
- Korrekturfaktor (St37)
- 1
- Korrekturfaktor (VA)
- 0,7
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 5,5mA
- Leitungsdurchmesser
- 2,6mm
- Relative Wiederholgenauigkeit
- 10%
- Schaltabstand
- 0,6mm
- Schaltfrequenz
- 5.000Hz
- Spannungsabfall
- 1,5V
- Verpolungssicher
- Ja
- Ansteuerspannung (DC)
- 24V
- Betriebsspannung (DC)
- 10 - 30V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Ader-Zahl
- 3
- Ausrichtung der Kabeleinführung
- axial
- Bauform
- Zylinder, Gewinde
- Gewindelänge
- 19mm
- Gewindesteigung
- 0,5mm
- Kabellänge
- 2m
- Kabelzuführung
- axial
- Länge
- 22mm
- Maximales Anzugsmoment
- 0,8Nm
- Mechanische Einbaubedingung für Sensor
- bündig
- Schutzart (IP)
- IP67
- Werkstoff der aktiven Fläche
- Kunststoff (PET)
- Werkstoff des Gehäuses
- Edelstahl
- Werkstoff des Kabelmantels
- Kunststoff (PUR)
- Gewindemaß
- M4
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 70°C
- Referenzmedium / Objekt
- Normmessplatte FE360 4x4x1mm
- IO-Link-Version
- V1.0.1
Finden Sie Zubehör für IB040104
in diesen Produktgruppen:
Sensortester
Kabelstecker M8 3polig konfektionierbar
Schutzschlauch
IO-Link Master
Bestand knapp
Logikmodul Hutschiene
Stromversorgung 24V DC / 100mA Schaltverstärker
Befestigung Bauform M4
Umkehrstufen Klemme
Kabeldosen M12 4polig konfektionierbar
Stromversorgung 24V DC / 2 – 10A
Datenblätter
Zeichnungen
-

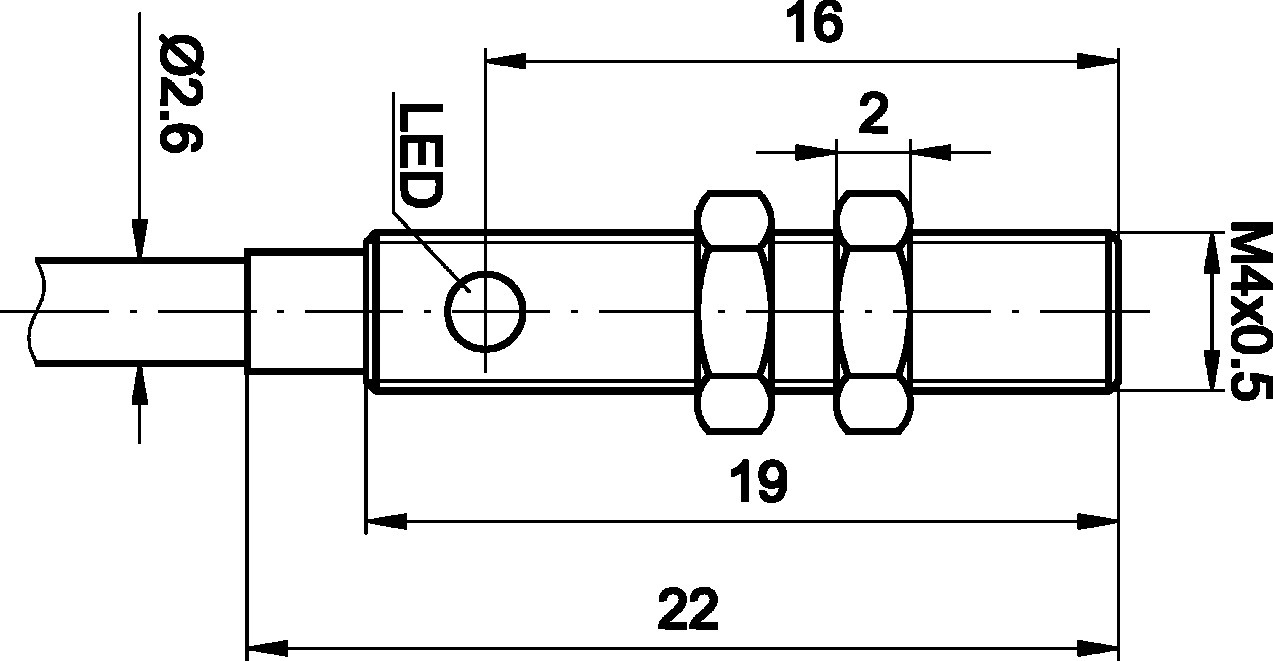

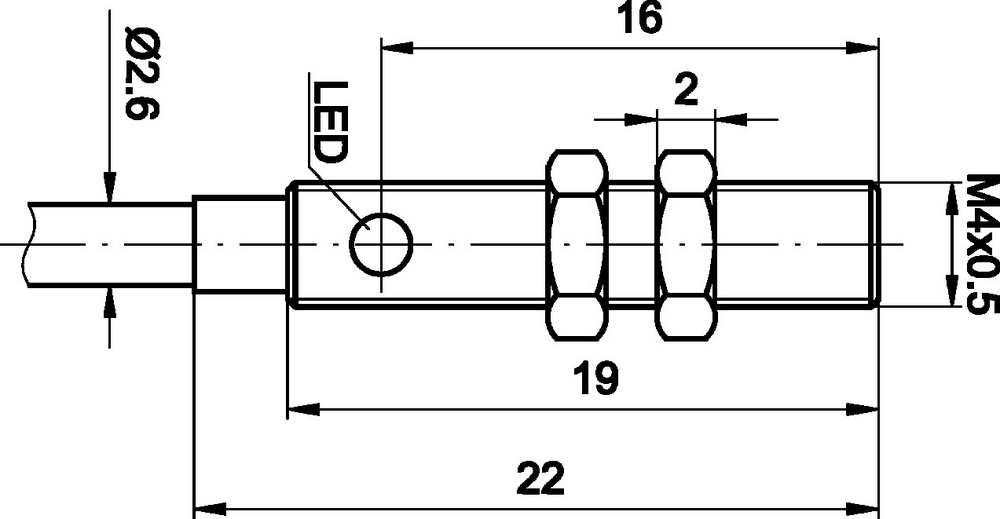

jpgTechnische ZeichnungJPG-Datei, 64 KB
-
dwg2DDWG-Datei, 72 KB
-
stp3DSTP-Datei, 36 KB
-
pngAnschlussbild InternetPNG-Datei, 8,0 KB
Software
Software ältere Versionen
-
zipSoftware & Bedienungsanleitung V3.18-TSDZIP-Datei, 25 MB
-
zipSensorFinder V1.0ZIP-Datei, 24 MB
Schnittstellen
Produktkonformität
-
pdfUL-KonformitätserklärungPDF-Datei, 435 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 437 KB
-
pdfUKCA-KonformitätserklärungPDF-Datei, 323 KB
-
pdfMaterial CompliancePDF-Datei, 478 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 253 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
Verschiedenes
-
pdfApplikationsbericht IO-Link induktive SensorenPDF-Datei, 664 KB
-
pdfProduktflyer IO-LinkPDF-Datei, 2,4 MB
-
pdfProduktflyer Induktive SensorenPDF-Datei, 6,3 MB
-
pdfWhitepaper IO-LinkPDF-Datei, 1,5 MB
-
pdfWhitepaper Induktive SensorenPDF-Datei, 1,1 MB
Links
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| TSCA-konform | Ja |
| MTTF (25°C) | 3.110Jahr(e) |
| MTTF (40°C) | 1.165Jahr(e) |
| MTTF (70°C) | 185Jahr(e) |
| IPF Produktgruppe | 203 Induktive Sensoren (diverse) |
| Verpackungsmaße | 180 x 5 x 215mm |
| Bruttogewicht | 20g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
