IB081170
| Menge | Preis | Ersparnis |
|---|---|---|
| 1 | 70,30 € | – |
| 5 | 68,19 € | 3% / 2,11 € |
| 10 | 66,79 € | 5% / 3,52 € |
| 20 | 64,68 € | 8% / 5,62 € |
| 50 | 61,86 € | 12% / 8,44 € |
Auf Lager
Sensor Induktiv, M8x1 60lang, bündig, Sn: 1,5, 10-30V DC, NPN NO, M8-Steckverbinder 3polig, IP67, VA
Inklusive 2x Mutter
Vergleichen
Induktive Sensoren - Norm-Schaltabstand
Induktive Näherungsschalter sind berührungslos arbeitende Sensoren. Sie erfassen sämtliche leitfähige Metalle, unabhängig davon, ob sie sich bewegen oder nicht. Der erreichbare Schaltabstand der Geräte ist dabei vom Objektmaterial und dessen Abmessungen abhängig. Die vibrationsunempfindlichen Sensoren können seitlich oder frontal angefahren werden. Induktive Näherungsschalter werden zur Anwesenheitsabfrage (z.B. Warengutträger), Positionierung (z.B. Ofenklappen), Zählung (z.B. Muttern / Schrauben), Drehzahlabfrage (z.B. an Zahnrädern), an Fördersystemen (z.B. Schlauchzuführungen) oder Abstandsmessungen (z.B. Einpresskontrolle) von metallischen Objekten eingesetzt.

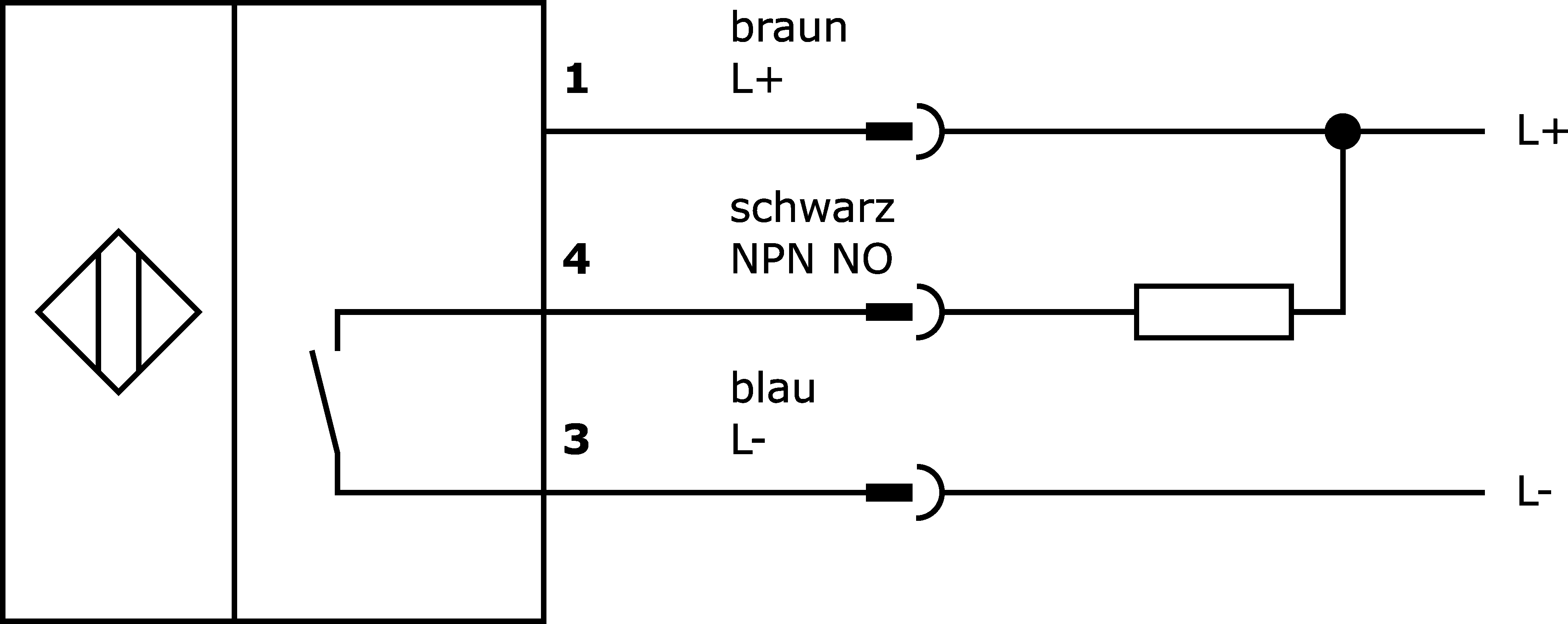

Elektrische Eigenschaften
- Ausführung der Schaltfunktion
- Schließer (NO)
- Ausführung des elektrischen Anschlusses
- Steckverbinder M8
- Ausführung des Schaltausgangs
- NPN
- Bemessungsschaltstrom
- 200mA
- Relative Hysterese
- 15%
- Korrekturfaktor (Alu)
- 0,3
- Korrekturfaktor (Cu)
- 0,2
- Korrekturfaktor (Ms)
- 0,4
- Korrekturfaktor (St37)
- 1
- Korrekturfaktor (VA)
- 0,7
- Kurzschlussfest
- Ja
- Leerlaufstrom
- 15mA
- Polzahl
- 3
- Relative Wiederholgenauigkeit
- 10%
- Schaltabstand
- 1,5mm
- Schaltfrequenz
- 1.000Hz
- Spannungsabfall
- 2V
- Verpolungssicher
- Ja
- Betriebsspannung (DC)
- 10 - 30V
- Anzeige
- LED-Anzeige
Mechanische Eigenschaften
- Ausrichtung der Kabeleinführung
- axial
- Bauform
- Zylinder, Gewinde
- Gewindelänge
- 45mm
- Gewindesteigung
- 1mm
- Kabelzuführung
- axial
- Länge
- 60mm
- Mechanische Einbaubedingung für Sensor
- bündig
- Schutzart (IP)
- IP67
- Werkstoff der aktiven Fläche
- Kunststoff (PBT)
- Werkstoff des Gehäuses
- Edelstahl 1.4305
- Gewindemaß
- M8
Sonstige Eigenschaften
- Umgebungstemperatur
- -25 - 70°C
- Referenzmedium / Objekt
- Normmessplatte FE360 8x8x1mm
Finden Sie Zubehör für IB081170
in diesen Produktgruppen:
Zeitstufen M8
Kabeldosen M8-Dose M12-Stecker 3adrig
Kabeldosen M8 3polig konfektionierbar
Kabeldosen M8-Dose M8-Stecker 3adrig
Schutzkappe Teflon M8
Bestand knapp
Montagesystem für AY000115
Auf Lager
Auf Lager
Kabeldosen M8 3adrig
Montagesystem Zylindrisch M8
Auf Lager
Auf Lager
Auf Lager
Auf Lager
Auf Lager
Klemmhalterung für IB08
Stromversorgung 24V DC / 100mA Schaltverstärker
Adapter M8 Dose 3polig / M12 Stecker 3polig
Adapter M8 Dose 3polig / M8 Stecker 4polig
Sensortester
Befestigung Bauform M8
Auf Lager
Bestand knapp
Auf Lager
Stromversorgung 24V DC / 2 – 10A
Stößeladapter für Sensoren IB08
Auf Lager
Logikmodule M8
Umkehrstufen M8
Datenblätter
Zeichnungen
Produktkonformität
-
pdfUKCA-KonformitätserklärungPDF-Datei, 475 KB
-
pdfMaterial CompliancePDF-Datei, 482 KB
-
pdfCE-KonformitätserklärungPDF-Datei, 254 KB
-
pdfUL-KonformitätserklärungPDF-Datei, 76 KB
-
pdfCCC-KonformitätserklärungPDF-Datei, 73 KB
-
pdfCSA-KonformitätserklärungPDF-Datei, 57 KB
Verschiedenes
| Klassifizierung | Klasse |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| REACH-konform | Ja |
| OzDS-konform | Ja |
| POP-konform | Ja |
| TSCA-konform | Ja |
| IPF Produktgruppe | 203 Induktive Sensoren (diverse) |
| Verpackungsmaße | 100 x 100 x 120mm |
| Bruttogewicht | 20g |
| Zolltarifnummer | 85365019 |
| WEEE-Nummer | 40951076 |
